Mitsubishi Electric

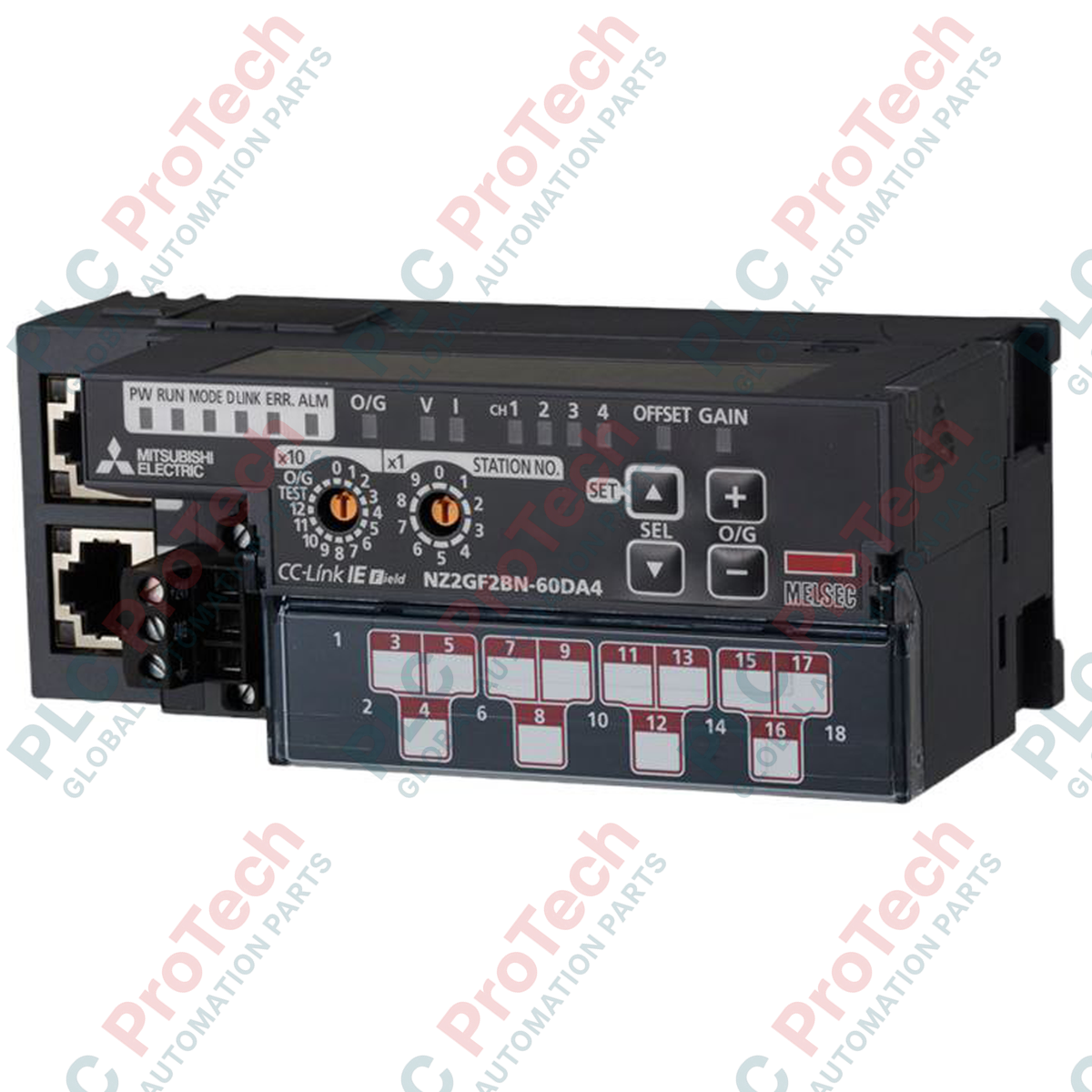

Mitsubishi Electric NZ2GF2BN-60DA4 Modulo di uscita analogica CC-Link IE Field

SKU NZ2GF2BN-60DA4

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: NZ2GF2BN-60DA4

  • Country of origin:United States

  • Product Type: Moduli di uscita analogica

  • Payment: T/T, Western Union

  • Weight: 1500g

  • Shipping port: Xiamen

  • Warranty: 12 months

Facilitando la conversione digitale-analogica ad alta velocità nelle reti CC-Link IE Field, il Mitsubishi Electric NZ2GF2BN-60DA4 è una stazione di dispositivi remoti ad alta precisione dotata di quattro canali di uscita analogica indipendenti. Questo modulo converte valori digitali binari con segno a 16 bit in segnali precisi di tensione o corrente per azionare attuatori di campo, valvole di controllo e regolatori di velocità in complesse architetture di automazione industriale.

Caratteristiche principali

  • Quattro canali ad alta risoluzione: supporta la configurazione indipendente delle uscite in tensione (da -10 a 10 VDC) o in corrente (da 0 a 20 mADC).
  • Robusto isolamento dei segnali: offre un isolamento tramite fotoaccoppiatore tra il sistema di comunicazione e le uscite analogiche, oltre all'isolamento tramite trasformatore tra l'alimentazione e i circuiti analogici.
  • Protezione da cortocircuito delle uscite: i circuiti di protezione integrati prevengono i danni al modulo causati da guasti del cablaggio di campo o da carichi in cortocircuito.
  • Topologia di rete flessibile: le due porte RJ45 supportano topologie a linea, a stella e ad anello sulle reti CC-Link IE Field.
  • Morsettiera rimovibile: la morsettiera bipartita a 18 punti semplifica le procedure di precablaggio, messa in servizio e sostituzione a caldo.

Applicazioni industriali

  • Posizionamento di valvole di controllo proporzionali nei sistemi idraulici e pneumatici.
  • Distribuzione dei riferimenti di velocità agli azionamenti a frequenza variabile (VFD).
  • Trasmissione dei valori di riferimento ai controllori di potenza SCR nelle applicazioni di riscaldamento industriale.
  • Generazione di segnali remoti per sistemi di controllo della tensione di carta, acciaio e tessuti.

Specifiche tecniche

Parametro Specifica
Produttore Mitsubishi Electric
Numero di modello NZ2GF2BN-60DA4
Tipo di prodotto Modulo principale di conversione D/A
Tipo di stazione Stazione di dispositivi remoti
Canali di uscita analogica 4 canali (4 punti)
Risoluzione dell'ingresso digitale Binario con segno a 16 bit (da -16384 a 16383, da -288 a 12287, da -12288 a 12287)
Intervallo di uscita in tensione Da -10 a 10 VDC (carico esterno: da 1k ohm a 1M ohm)
Intervallo di uscita in corrente Da 0 a 20 mADC (carico esterno: da 0 ohm a 600 ohm)
Protezione delle uscite Protetto contro i cortocircuiti
Isolamento (comunicazione-analogico) Isolamento tramite fotoaccoppiatore
Isolamento (alimentazione-analogico) Isolamento tramite trasformatore
Isolamento (canale-canale) Non isolato
Tensione di tenuta 500 VAC per 1 minuto (tra alimentazione/comunicazione e uscite analogiche)
Interfaccia di comunicazione Connettore RJ45 (CC-Link IE Field)
Morsetto di alimentazione Morsettiera a viti M2.5 (coppia di serraggio: da 0.5 a 0.6 Nm)
Morsettiera I/O Morsettiera bipartita a 18 punti, viti M3 (coppia di serraggio: da 0.43 a 0.57 Nm)
Peso del modulo 0.29 kg
Peso di spedizione (calcolato) 1.50 kg

Connessioni e interfacce

Tipo di interfaccia Assegnazione dei terminali / Pin Assegnazione funzionale
Porte RJ45 PORT1 / PORT2 Collegamento alla rete CC-Link IE Field (supporta topologie a linea/anello)
Morsettiera di alimentazione 24V, 0V, FG Ingresso di alimentazione a 24 V CC del modulo e terra del telaio
Morsettiera a 18 punti V+, I+, COM (canali da 1 a 4) Uscite analogiche in tensione/corrente e linee di riferimento comuni

Modelli alternativi e compatibilità

Il modello NZ2GF2BN-60DA4 è progettato specificamente per le reti CC-Link IE Field e non è compatibile con i protocolli legacy CC-Link o CC-Link IE Field Basic. Assicurarsi che il PLC della stazione master sia dotato di un modulo Master/Local CC-Link IE Field compatibile, come RJ71GF11-T2 o QJ71GF11-T2, e che il profilo CSP+ corretto sia registrato in GX Works2 o GX Works3 prima della configurazione della rete.

Problemi applicativi e note tecniche

Poiché questo modulo non dispone di isolamento tra i canali, tutti i terminali comuni delle uscite analogiche (COM) sono collegati internamente tra loro. Il collegamento di dispositivi di campo con potenziali di terra diversi può creare circuiti di terra, causando deriva del segnale, errori di misurazione o deterioramento dell'hardware. Se l'applicazione richiede l'isolamento tra i canali, è necessario installare isolatori di segnale esterni tra le uscite del modulo e i dispositivi di campo.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre cavi a doppino intrecciato di alta qualità con doppia schermatura per i collegamenti dei segnali analogici. Collegare lo schermo a terra a una sola estremità, in genere dal lato del quadro di controllo, per evitare correnti nei circuiti di terra. Assicurarsi che il terminale di terra del telaio (FG) sulla morsettiera di alimentazione sia collegato a una terra di classe D dedicata (100 ohm o meno) utilizzando un filo di almeno 2 mm2, per ridurre al minimo le interferenze ad alta frequenza provenienti dagli azionamenti a frequenza variabile adiacenti.

Linee guida per l'installazione

AVVERTENZA CRITICA: Prima di iniziare qualsiasi attività di installazione, cablaggio o manutenzione, assicurarsi che tutte le fonti di alimentazione CA e CC in ingresso al quadro di controllo siano completamente disalimentate. Verificare l'assenza di tensione utilizzando un multimetro digitale calibrato. La mancata messa in sicurezza dell'alimentazione può causare gravi scosse elettriche, la distruzione delle apparecchiature o un comportamento anomalo del sistema di controllo.
1
Montare saldamente il modulo su una guida DIN da 35 mm, assicurandosi che il gancio della guida DIN sia bloccato in posizione.
2
Collegare i cavi Ethernet CC-Link IE Field a PORT1 e PORT2, assicurandosi che i connettori RJ45 scattino saldamente in posizione.
3
Collegare l'alimentazione a 24 V CC del modulo e il FG alla morsettiera M2.5 dedicata, serrando alla coppia specificata compresa tra 0,5 e 0,6 Nm.
4
Collegare i fili del segnale di uscita analogico alla morsettiera rimovibile a 18 punti, assicurandosi che le viti M3 siano serrate a una coppia compresa tra 0,43 e 0,57 Nm, quindi inserire saldamente la morsettiera nel modulo.

FAQ

NZ2GF2BN-60DA4 supporta l'isolamento tra canali?

No, il modulo dispone di isolamento tramite fotoaccoppiatore tra i circuiti di comunicazione e quelli analogici e di isolamento tramite trasformatore tra i circuiti di alimentazione e quelli analogici, ma i singoli canali di uscita analogica non sono isolati tra loro.

Qual è la resistenza di carico massima supportata per la modalità di uscita in corrente?

In modalità di uscita in corrente (da 0 a 20 mADC), il modulo supporta un intervallo di resistenza di carico esterna da 0 ohm a 600 ohm.

Come si configura questo modulo in GX Works3?

È necessario importare in GX Works3 il file del profilo CSP+ corrispondente a NZ2GF2BN-60DA4, quindi aggiungere il modulo alla mappa di configurazione della rete CC-Link IE Field.
