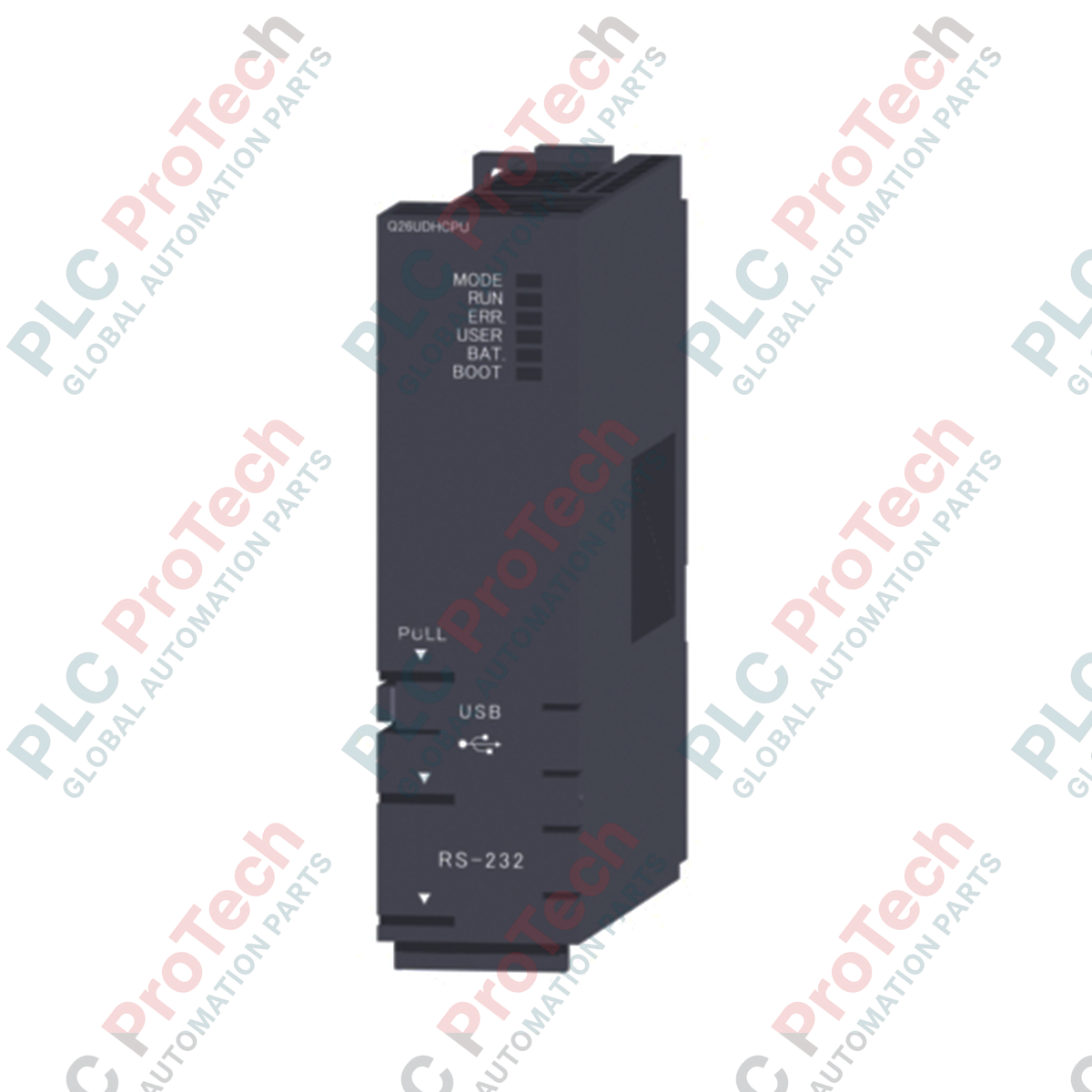

Modulo CPU universale Mitsubishi Electric Q26UDHCPU MELSEC Serie Q

SKU Q26UDHCPU

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: Q26UDHCPU

  • Country of origin:United States

  • Product Type: Moduli CPU PLC

  • Payment: T/T, Western Union

  • Weight: 1200g

  • Dimensions: 98 mm x 27,4 mm x 89,3 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per il controllo industriale ad alta velocità e multidisciplinare, il Mitsubishi Electric Q26UDHCPU rappresenta la fascia di elaborazione superiore della piattaforma di controllori logici programmabili MELSEC Q Series. Questo modulo esegue le operazioni logiche di base a una velocità di istruzione elevatissima di 9.5 ns, consentendo agli ingegneri del controllo di eseguire cicli di controllo altamente complessi senza degradare il tempo di ciclo. Offre una capacità di programma di 260 K passi insieme ad ampie allocazioni di memoria per i dispositivi, risultando quindi particolarmente adatto a configurazioni multi-CPU impegnative e ad applicazioni manifatturiere ad alta intensità di dati.

Caratteristiche

  • Esecuzione ad altissima velocità: Elabora le istruzioni LD di base in 9.5 ns e le istruzioni MOV in 19 ns, garantendo un'esecuzione deterministica dei cicli.
  • Architettura di memoria ampia: Dispone di 1040 KB di memoria programma, 1280 KB di RAM standard e 4096 KB di ROM standard.
  • Programmazione multilinguaggio: Supporta il testo strutturato (ST), gli schemi a contatti (LD), i diagrammi funzionali sequenziali (SFC/MELSAP) e i blocchi funzione.
  • Gamma avanzata di dispositivi: Gestisce fino a 8192 punti dispositivo totali e 4096 punti di ingresso/uscita fisici.
  • Supporto multi-CPU: Integra aree di comunicazione ad alta velocità (32 KB di memoria condivisa) per l'elaborazione parallela sincronizzata con un massimo di quattro CPU.

Applicazioni

  • Macchinari ad alta velocità per il confezionamento e l'imbottigliamento multiassi.
  • Controller per reparti di carrozzeria nelle linee di assemblaggio automobilistico.
  • Unità di processo per grandi impianti municipali di trattamento delle acque.
  • Coordinamento degli strumenti per la fabbricazione di semiconduttori e movimentazione dei materiali.

Specifiche tecniche

Parametro Valore
Produttore Mitsubishi Electric
Codice modello Q26UDHCPU
Metodo di controllo Funzionamento con iterazione del programma memorizzato
Metodo di controllo degli I/O Metodo di aggiornamento (possibilità di I/O ad accesso diretto)
Velocità di esecuzione delle istruzioni LD 9.5 ns
Capacità del programma 260 K passi (1040 KB)
RAM standard (unità 3) 1280 KB
ROM standard (unità 4) 4096 KB
Consumo di corrente interno (5 VDC) 0.39 A
Temperatura ambiente di esercizio 0 a 55 degC
Temperatura ambiente di stoccaggio -25 a 75 degC
Dimensioni (A x L x P) 98 mm x 27.4 mm x 89.3 mm
Peso netto 0.20 kg
Peso di spedizione (calcolato) 1.20 kg

Indicazioni tecniche empiriche

Modelli alternativi e compatibilità

Questo modello universale funge da aggiornamento diretto ad alta capacità per processori Q-series legacy come il Q25HCPU. Quando si eseguono la migrazione dei progetti a questo modulo, verificare che il software di programmazione GX Works2 o GX Developer sia aggiornato per supportare il numero esteso di dispositivi e le modifiche strutturali. Tenere presente che il modello universale supporta schede di memoria SRAM, Flash e ATA più recenti, che possono differire dalle interfacce dei modelli High-Performance precedenti.

Problemi applicativi e note tecniche

Quando si utilizza questo processore in configurazioni complesse con più CPU, tenere presente che l'area di comunicazione ad alta velocità della memoria condivisa della CPU è limitata a 32 KB. Il superamento di questo limite costringerà il sistema a instradare le comunicazioni attraverso la memoria condivisa standard della CPU, aumentando la latenza. Assicurarsi che l'assorbimento totale di corrente di tutti i moduli sull'unità base non superi l'uscita nominale massima del modulo di alimentazione Q-series scelto, tenendo conto in particolare dell'assorbimento nativo dell'unità, pari a 0.39 A a 5 VDC.

Suggerimenti per la messa in servizio e il cablaggio

Quando si installano schede di memoria (ad esempio, schede SRAM), eseguire sempre le procedure di formattazione tramite l'interfaccia GX Works2 prima della mappatura dei dati. Non rimuovere né inserire schede di memoria mentre la CPU è alimentata, per evitare il danneggiamento dei dati. Assicurarsi sempre che la batteria di backup sia perfettamente funzionante e collegata se si utilizzano la RAM standard (Drive 3) o i relè latch per memorizzare parametri critici delle ricette durante gli stati di spegnimento.

Linee guida per l'installazione

AVVERTENZA CRITICA

Disattivare tutti i sezionatori elettrici principali che alimentano il rack del PLC prima di tentare di installare o rimuovere questo modulo CPU. La mancata disalimentazione del backplane può causare danni strutturali ai pin del connettore, generare codici di errore del sistema o provocare un guasto hardware immediato.

1
Allineare il gancio inferiore del modulo alla scanalatura di guida dell'unità base.
2
Premere con decisione la parte superiore del modulo sulla piastra di base finché il fermo del modulo non scatta in posizione.
3
Fissare il modulo all'unità base utilizzando la vite di montaggio integrata (vite M3, serrare a una coppia compresa tra 0.36 e 0.48 N-m).
4
Collegare i cavi di comunicazione e di programmazione alle interfacce del pannello frontale prima di accendere l'unità.

FAQ

Qual è la capacità massima del programma supportata da questo modulo CPU?

Questo modulo supporta una capacità del programma fino a 260K passi, equivalente a circa 1040 KB di memoria di programma dedicata.

Questo processore supporta architetture multi-CPU ad alta velocità?

Sì, dispone di un'interfaccia di comunicazione multi-CPU ad alta velocità dedicata, con 32 KB di memoria condivisa, che consente l'elaborazione coordinata con un massimo di quattro CPU.

Quale software è necessario per programmare questo controller?

È possibile configurare e programmare questo modulo utilizzando GX Works2 o GX Developer. Assicurarsi che la versione del software sia aggiornata per supportare la famiglia Universal QCPU.

Qual è il consumo di corrente di questo modulo dal backplane?

Il modulo assorbe 0,39 A di corrente continua a 5 VDC dall'alimentatore del rack principale.
