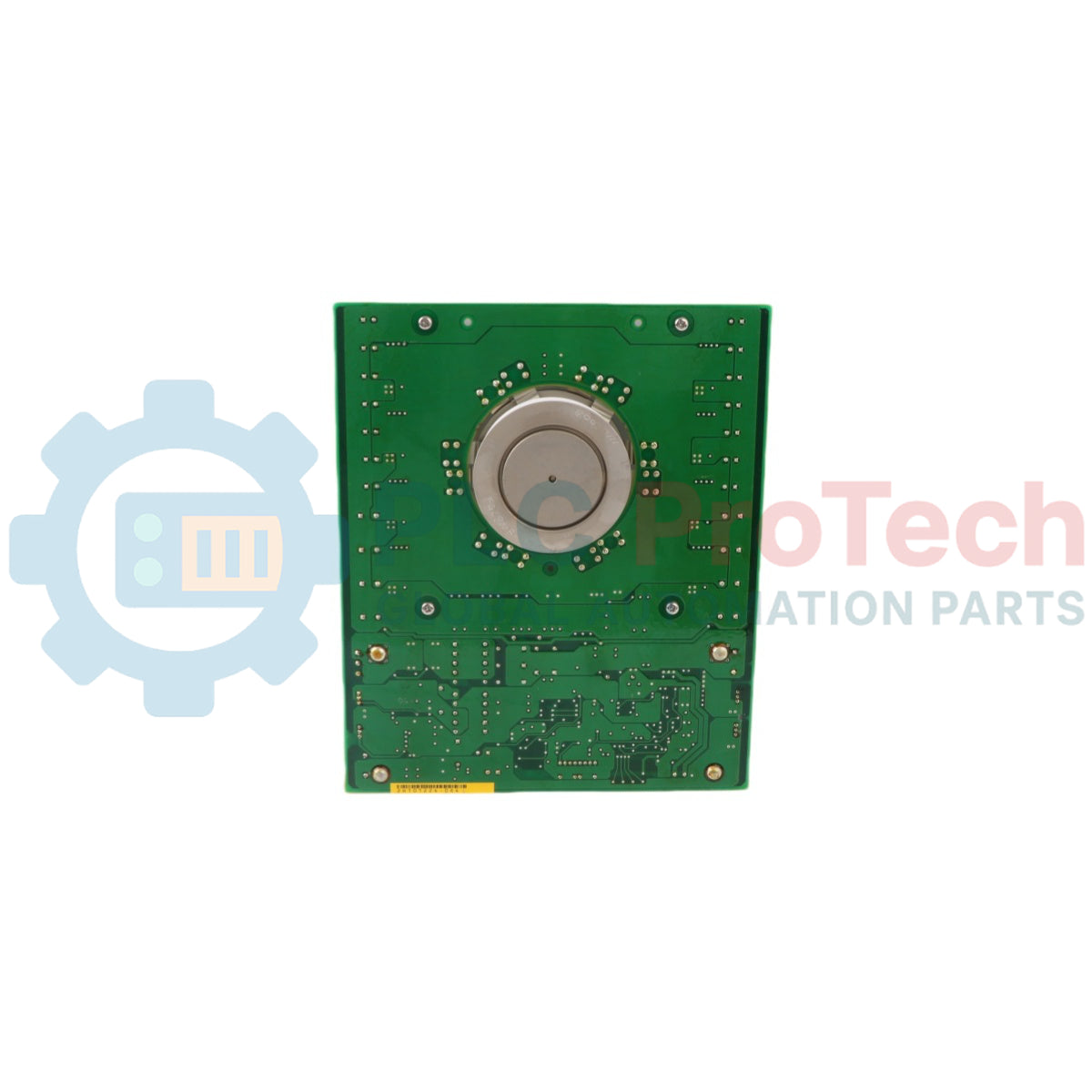

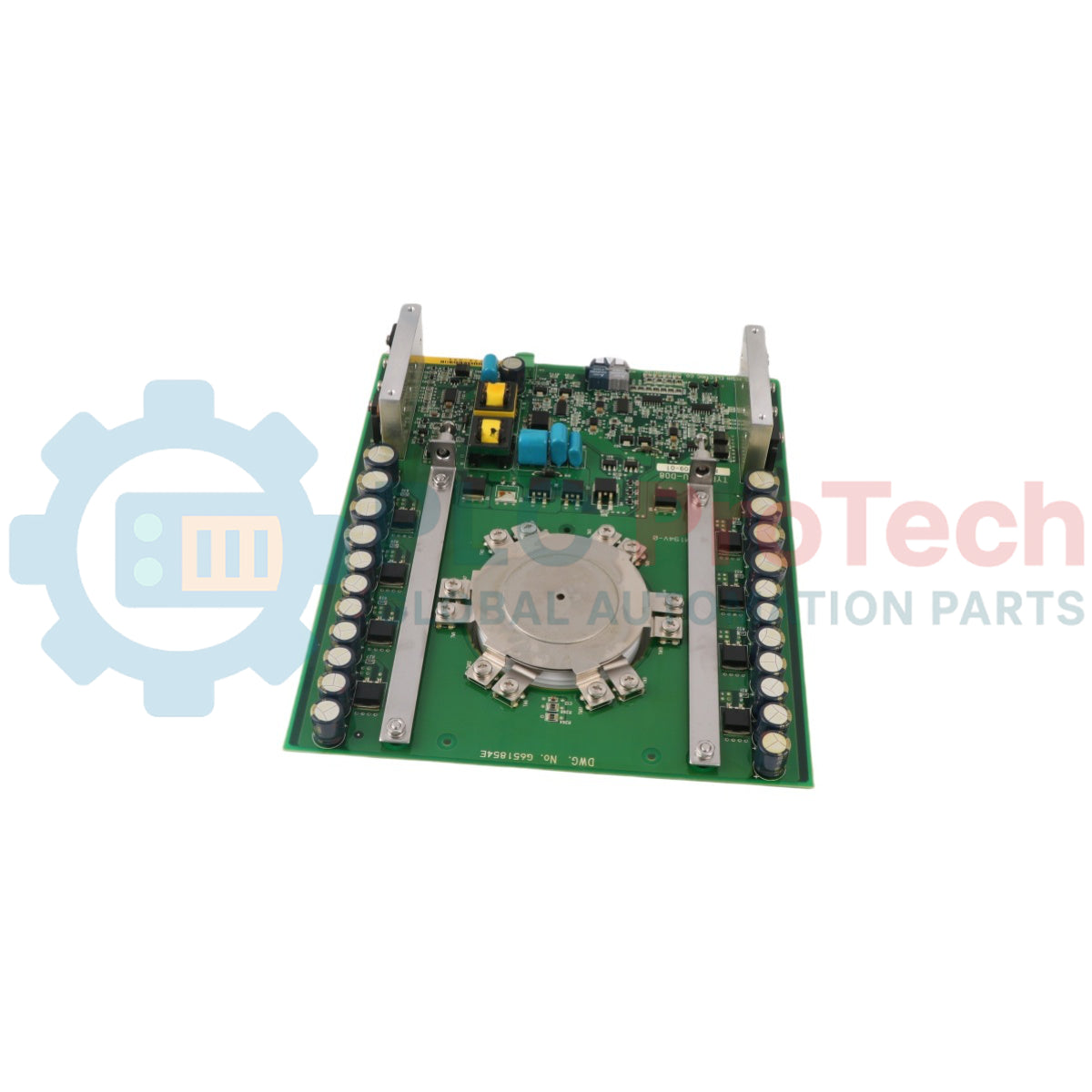

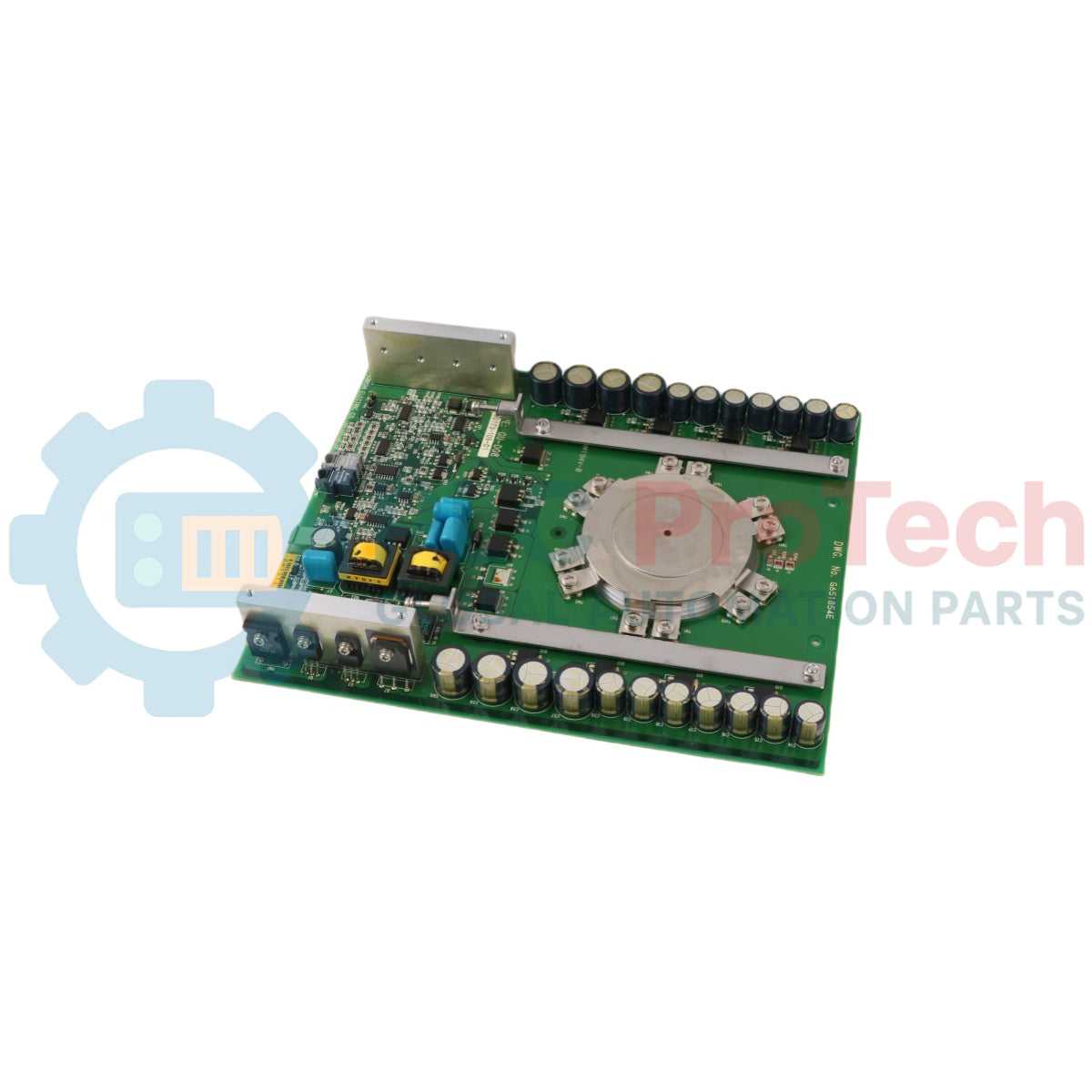

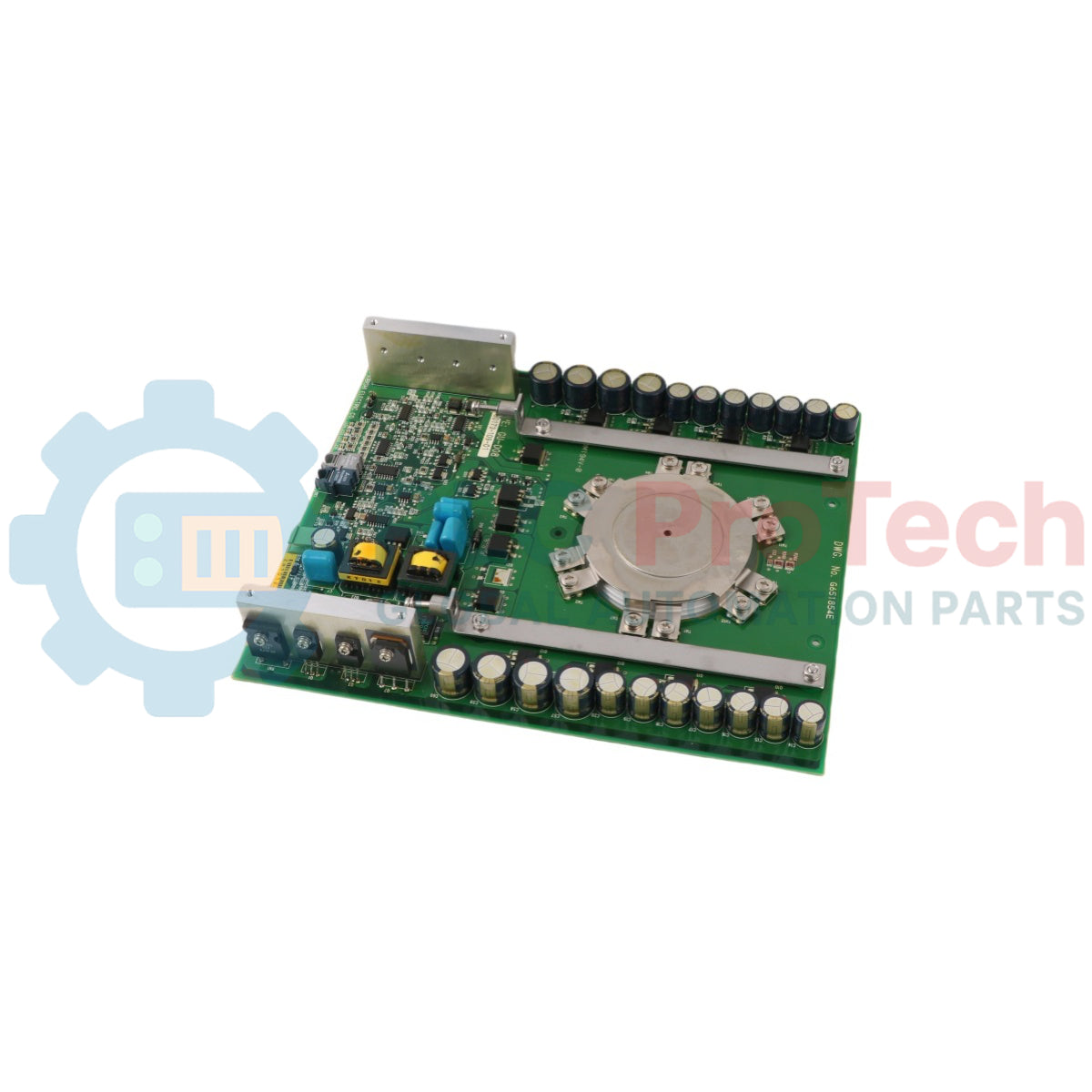

Mitsubishi Electric GCU08CB-130 80173-109-01-3 Unità a tiristori GCT

SKU GCU08CB-130 80173-109-01-3

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: GCU08CB-130 80173-109-01-3

  • Country of origin:United States

  • Product Type: Unità tiristore GCT

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 1140g

  • Dimensions: 25 cm x 20,7 cm x 5,5 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il Mitsubishi Electric GCU08CB-130 è un'unità tiristore GCT (Gate Commutated Turn-off) simmetrica ad alta potenza, integrata con un gate driver integrato. Questo dispositivo a semiconduttore di tipo press-pack presenta una scheda a circuiti interna specializzata identificata dal codice di riferimento 80173-109-01-3. È progettato specificamente per operazioni di commutazione impegnative in inverter a sorgente di corrente, chopper CC per impieghi gravosi, reti di riscaldamento a induzione e convertitori CC-CC ad alta capacità. Collegando permanentemente il componente GCT al relativo gate driver su una scheda madre unificata, il gruppo riduce significativamente l'induttanza dispersa del circuito, garantendo una sincronizzazione rigida degli impulsi di gate e una gestione controllabile e altamente ripetitiva dello stato di interdizione nelle architetture modulari dei sistemi di azionamento industriali.

Caratteristiche

  • Combina perfettamente un dispositivo tiristore GCT ad alta tensione con un gate driver abbinato su un gruppo scheda madre ad accoppiamento diretto, eliminando l'induttanza del circuito di cablaggio esterno.
  • Implementa un robusto isolamento elettrico tramite un'infrastruttura di collegamento dati in fibra ottica che utilizza ricetrasmettitori Broadcom standard per gli impulsi di controllo.
  • È dotato di strumenti fisici integrati per la diagnostica, tra cui un LED verde di convalida dell'alimentazione, un LED verde di indicazione del gate e punti di test del segnale di precisione.
  • Utilizza un robusto alloggiamento strutturale di tipo press-pack, ottimizzato per un allineamento pulito della pressione di montaggio meccanico e un'interfaccia uniforme con il dissipatore termico.

Applicazioni

  • Inverter a sorgente di corrente ad alta potenza e sistemi di azionamento industriali.
  • Chopper CC industriali e unità di conversione della tensione multi-rail.
  • Riscaldatori industriali a induzione ad alta frequenza e pannelli di potenza per processi metallurgici.

Specifiche tecniche

Parametro Specifiche
Produttore Mitsubishi Electric Corporation
Numero di modello GCU08CB-130
Codice di riferimento della scheda madre interna 80173-109-01-3
Classificazione del prodotto Unità tiristore GCT
Tipo di struttura dell'alloggiamento Tipo press-pack
Tensione inversa di picco ripetitiva (VRRM) 6500 V
Tensione inversa di picco non ripetitiva (VRSM) 6500 V
Tensione di picco ripetitiva in stato di interdizione (VDRM) 6500 V
Tensione di picco non ripetitiva in stato di interdizione (VDSM) 6500 V
Tensione di stabilità CC a lungo termine (V(LTDS)) 3600 V
Corrente efficace di stato attivo (IT(RMS)) 800 A
Corrente media di stato attivo (IT(AV)) 520 A massimo (330 A nominale)
Corrente di stato attivo controllabile ripetitiva (ITQRM) 800 A
Corrente di stato attivo di sovratensione (ITSM) 4.8 kA massimo
Valore massimo dell'integrale del tempo del quadrato della corrente (I2t) 7.6 x 10^4 A^2s
Pendenza critica di aumento della corrente nello stato di conduzione (diT/dt) 1000 A/microsecondo
Pendenza critica di aumento della corrente di recupero inversa (diR/dt) 1000 A/microsecondo
Dissipazione di picco della potenza diretta del gate (PFGM) 5 kW
Dissipazione di picco della potenza inversa del gate (PRGM) 17 kW
Dissipazione media della potenza diretta del gate (PFG(AV)) 100 W
Dissipazione media della potenza inversa del gate (PRG(AV)) 120 W
Tensione diretta di picco del gate (VFGM) 10 V
Tensione inversa di picco del gate (VRGM) 21 V
Corrente diretta di picco del gate (IFGM) 500 A
Corrente inversa di picco del gate (IRGM) 800 A
Tensione di ingresso dell'alimentazione del driver del gate (VGIN) 20 V CC nominali (intervallo accettabile: 19 - 21 V CC)
Consumo energetico del driver del gate (PGIN) 35 W
Requisito della forza di serraggio meccanico (FM) 11.1 a 15.8 kN (valore nominale di riferimento: 13 kN)
Diametro del polo del tiristore 47 mm
Spessore totale dell'alloggiamento dell'assieme 26 mm
Peso strutturale netto 1060 g
Intervallo della temperatura di esercizio della giunzione (Tj) -20 a 125 gradi Celsius
Intervallo della temperatura ambiente di stoccaggio (Tstg) -40 a 60 gradi Celsius
Intervallo della temperatura ambiente di esercizio (Ta) -10 a 60 gradi Celsius (soglia raccomandata: <= 40 gradi Celsius)
Resistenza termica giunzione-aletta (Rt(j-f)) 0.025 K/W

Collegamenti/Interfacce

Identificativo del componente della porta Mappatura dell'interfaccia / Funzione ingegneristica
Connettore di alimentazione Porta a innesto Phoenix Contact tipo MSTB25/2-G-5.08 per l'ingresso dell'alimentazione CC a 20 V del driver del gate
Porta di ingresso in fibra ottica Ricevitore ottico Broadcom HFBR-2521Z per l'ingresso degli impulsi di controllo
Porta di uscita del segnale di guasto Trasmettitore ottico Broadcom HFBR-1521Z per la mappatura della risposta del sistema
PUNTO DI TEST DEL GATE Nodo di test integrato per la diagnosi in tempo reale della tensione del gate
PUNTO DI TEST DEL CATODO Nodo di test integrato per il riferimento elettrico di ritorno del catodo
LED A (verde) Indicazione visiva dello stato che mostra l'alimentazione OK
LED B (verde) Mappatura dello stato di conferma visiva delle condizioni del gate

Linee guida per l'installazione

  • Esecuzione del serraggio: Installare l'unità in un dispositivo di compressione calibrato, assicurando una forza di montaggio meccanica costante compresa tra 11.1 kN e 15.8 kN, per stabilire un contatto elettrico corretto e ridurre al minimo la resistenza termica interna dell'interfaccia.
  • Protezione del collegamento in fibra: Mantenere puliti e privi di contaminanti i connettori ottici Broadcom HFBR-2521Z e HFBR-1521Z. Evitare curvature strette dei cablaggi dei componenti per prevenire l'attenuazione del segnale dei comandi di controllo.
  • Limiti di alimentazione del gate: Collegare un'alimentazione ausiliaria CC regolata, assicurandosi che la tensione rimanga entro l'intervallo da 19 a 21 V CC direttamente sul connettore a due pin della scheda, per evitare anomalie nei ritardi di commutazione del driver.

FAQ

Qual è il rapporto tra il modello GCU08CB-130 e il numero 80173-109-01-3?

Il modello commerciale ufficiale dell'assieme completo del tiristore GCT è GCU08CB-130, mentre 80173-109-01-3 rappresenta il numero di tracciamento della stampa della serigrafia interna specifica di fabbrica sulla scheda del circuito integrato del driver di gate.

Cosa succede se l'alimentazione al connettore del driver di gate varia al di fuori dell'intervallo specificato?

La scheda del driver di gate richiede una tensione di ingresso altamente stabile compresa tra 19 e 21 V CC. Il funzionamento al di fuori di questi limiti può destabilizzare la temporizzazione della commutazione e potenzialmente causare la rottura permanente del modulo a semiconduttori.

Quali sono i limiti di temperatura ambientale consigliati per un funzionamento sicuro del dispositivo?

Il dispositivo funziona in sicurezza in un intervallo di temperatura di giunzione compreso tra -20 e 125 gradi Celsius e in un intervallo di temperatura ambiente operativa compreso tra -10 e 60 gradi Celsius, sebbene per ottimizzare la durata si raccomandi di mantenere la temperatura ambiente pari o inferiore a 40 gradi Celsius.
