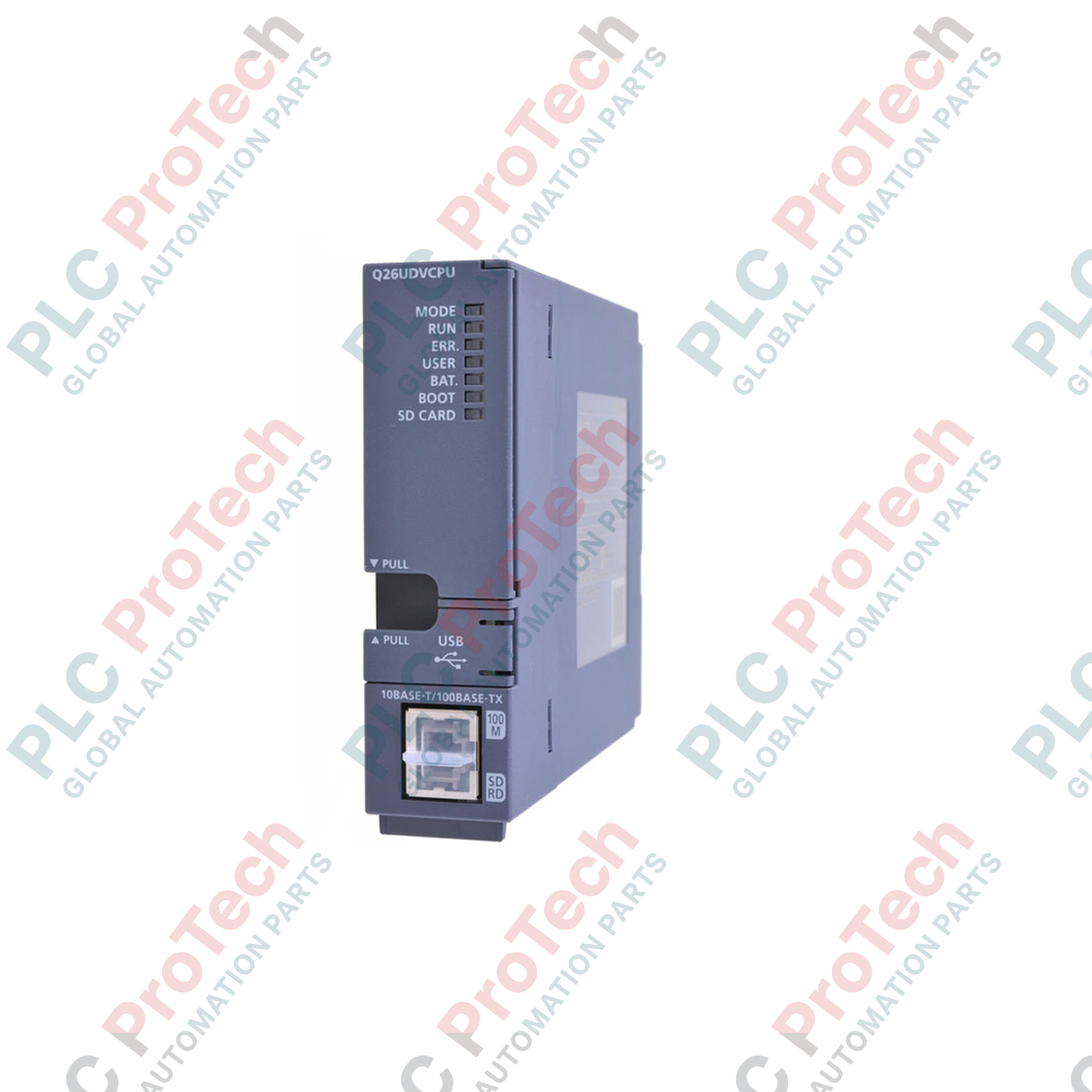

QCPU modello universale della serie Q MELSEC Mitsubishi Electric Q26UDVCPU

SKU Q26UDVCPU

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: Q26UDVCPU

  • Country of origin:United States

  • Product Type: Moduli CPU PLC

  • Payment: T/T, Western Union

  • Weight: 5000g

  • Dimensions: 15,0 cm x 13,0 cm x 5,5 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Ottimizzando il controllo sequenziale ad alta velocità e le architetture di automazione multidisciplinari, l'unità centrale di elaborazione Mitsubishi Electric Q26UDVCPU offre prestazioni elevate all'interno della piattaforma modulare MELSEC Q Series. Questo controller è progettato per elaborare enormi volumi di istruzioni con tempi di esecuzione eccezionalmente ridotti, rendendolo ideale per sistemi multi-CPU altamente sincronizzati, percorsi di movimento complessi e celle di produzione su larga scala. Grazie alle interfacce di comunicazione integrate e a una velocità di trasferimento sul backplane ultrarapida, questo controller riduce al minimo la latenza di rete e i tempi di ciclo, mantenendo al contempo un controllo deterministico degli I/O fisici locali e distribuiti.

Caratteristiche principali

  • Capacità di esecuzione sequenziale ad alta velocità, con una velocità delle istruzioni LD di 1.9 nanosecondi.
  • Ampia capacità del programma utente di 260K passi per supportare logiche di controllo complesse e un'ampia programmazione strutturata.
  • Porta Ethernet 100BASE-TX/10BASE-T integrata per un'integrazione fluida nelle reti dell'impianto e la connettività diretta ai database.
  • Porta USB integrata ad alta velocità (Mini-B) per la programmazione locale, la diagnostica e il monitoraggio tramite GX Works2 o GX Works3.
  • Slot dedicato per schede di memoria SD per la registrazione locale dei dati, la memorizzazione delle ricette e i backup del firmware o dei programmi.
  • Supporto per configurazioni multi-CPU, che consente la distribuzione del carico tra moduli di controllo sequenziale, del movimento e del processo.

Applicazioni

  • Sistemi di confezionamento, smistamento e movimentazione dei materiali ad alta velocità che richiedono tempi rapidi di registrazione e risposta dei prodotti.
  • Apparecchiature per la produzione di semiconduttori e linee di assemblaggio di componenti elettronici di precisione.
  • Celle di assemblaggio automobilistico e sistemi di coordinamento robotico che utilizzano backplane multi-CPU sincronizzati.
  • Grandi impianti di trattamento delle acque, lavorazione di alimenti e bevande e sistemi di dosaggio continuo.

Specifiche tecniche

Parametro Specifica
Produttore Mitsubishi Electric
Numero di modello Q26UDVCPU
Serie MELSEC Q Series (modello universale)
Metodo di controllo Funzionamento ciclico del programma memorizzato
Capacità del programma 260K passi (1040K byte)
Velocità di esecuzione delle istruzioni LD 1.9 ns
Punti I/O 4096 punti (8192 punti quando si utilizza l'I/O remoto)
Linguaggi di programmazione Simbolo relè (schema ladder), lista di istruzioni, SFC (MELSAP3/MELSAP-L), blocchi funzione, testo strutturato (ST)
Interfacce integrate Ethernet (RJ45), USB (Mini-B), slot per scheda SD
Consumo di corrente interno 0.58 A (a 5 V CC)
Paese di origine Giappone
Peso di spedizione (calcolato) 0.45 kg (solo modulo: 0.22 kg)
Dimensioni della confezione (calcolate) 15.0 cm x 13.0 cm x 5.5 cm

Modelli alternativi e compatibilità

Il Q26UDVCPU costituisce un percorso di aggiornamento ad alta velocità per i sistemi legacy Q25HCPU e Q26UDHCPU. Durante la migrazione del codice legacy alla CPU della serie "V", verificare che tutti i driver dei moduli di movimento o dei moduli con funzioni specializzate siano aggiornati e controllare la compatibilità dei parametri compilati nell'ambiente software GX Works2/GX Works3. Questa CPU utilizza un'unità di base standard della serie Q, ma offre velocità del bus superiori per i moduli High-Speed Universal compatibili.

Problemi applicativi e note ingegneristiche

Quando si utilizza lo slot per schede SD integrato per la registrazione continua dei dati o la gestione delle ricette, utilizzare esclusivamente schede SD/SDHC di tipo industriale formattate in FAT16 o FAT32. L'uso di schede di tipo commerciale in quadri di controllo soggetti ad alte temperature o forti vibrazioni può causare guasti ai settori di memoria, con conseguenti blocchi del sistema o errori diagnostici dell'applicazione (ad es. "FILE ACCESS ERROR"). Mantenere la temperatura ambiente del quadro al di sotto di 55 degC per evitare la riduzione delle prestazioni termiche durante i cicli di esecuzione ad alta velocità a più assi.

Suggerimenti per la messa in servizio e il cablaggio

Per proteggere il livello fisico Ethernet dalle interferenze elettromagnetiche (EMI) industriali, utilizzare sempre cavi a doppino intrecciato a doppia schermatura (S/FTP) di categoria 5e o superiore. Mantenere le linee di comunicazione a una distanza di almeno 10 cm dalle linee dei motori ad alta tensione o dai cavi di uscita degli azionamenti a frequenza variabile (VFD). Assicurarsi che il terminale di terra funzionale dell'unità di base sia collegato a un punto di messa a terra indipendente a bassa impedenza per prevenire problemi di rumore di modo comune sulle linee dati del backplane.

Linee guida per l'installazione

AVVERTENZA CRITICA: SCOSSA ELETTRICA E DANNI AL SISTEMA

Isolare e bloccare tutte le fonti di alimentazione esterne che alimentano l'unità di base principale e gli eventuali rack I/O associati prima di inserire, rimuovere o cablare il controller. La mancata completa disalimentazione del rack prima dell'inserimento della scheda può causare un arco elettrico, danni permanenti all'interfaccia del backplane della CPU o un'inizializzazione imprevedibile dello stato di controllo.

1
Allineare il gancio superiore del modulo Q26UDVCPU con la corrispondente scanalatura di guida situata sull'unità di base della serie Q.
2
Spingere saldamente la parte inferiore della CPU nel connettore multipolare dell'unità di base finché il meccanismo di blocco non scatta in posizione.
3
Fissare il modulo alla piastra di base utilizzando la vite di fissaggio integrata del modulo (coppia di serraggio: da 0.36 a 0.48 N-m) per evitare spostamenti dovuti alle vibrazioni.
4
Collegare i cavi Ethernet e di programmazione, verificando che i meccanismi di ritenzione dei connettori si innestino correttamente. Alimentare il modulo di alimentazione e verificare che il LED "MODE" si accenda in verde.

FAQ

Quale software è necessario per programmare il Q26UDVCPU?

Il Q26UDVCPU viene programmato utilizzando la suite software GX Works2 o GX Works3 di Mitsubishi Electric. Assicurati che l'installazione del software sia aggiornata all'ultima versione per supportare completamente tutte le funzioni diagnostiche ad alta velocità della serie "V" e le impostazioni del sistema interno.

Il Q26UDVCPU può funzionare in un rack multi-CPU con processori Q Series meno recenti?

Sì, ma esistono rigidi requisiti di compatibilità relativi al modello di backplane (che deve supportare trasferimenti multi-CPU ad alta velocità) e alle versioni del firmware delle unità di co-elaborazione. Consulta il Manuale del sistema multi-CPU MELSEC Q Series per le configurazioni corrette degli slot e le impostazioni di sincronizzazione della velocità del bus.

Come posso eseguire il backup della memoria del programma senza il software GX Works?

Puoi configurare operazioni automatiche di backup e ripristino del programma utilizzando una scheda di memoria SD di tipo industriale standard. Impostando i parametri della CPU in modo che carichi i dati dalla scheda di memoria all'accensione, il sistema può eseguire autonomamente la messa in servizio o il ripristino direttamente sul campo, senza strumenti di progettazione esterni.

Che cosa rappresentano i diversi LED degli errori della CPU all'avvio?

Un LED MODE verde fisso indica il normale funzionamento. Un LED ERR rosso lampeggiante o fisso segnala un errore dei parametri, un danneggiamento del programma, un guasto hardware o una batteria di backup scarica. Collega sempre il dispositivo tramite USB o Ethernet per leggere il codice di errore esatto dal buffer diagnostico del PLC.

View all FAQs →
