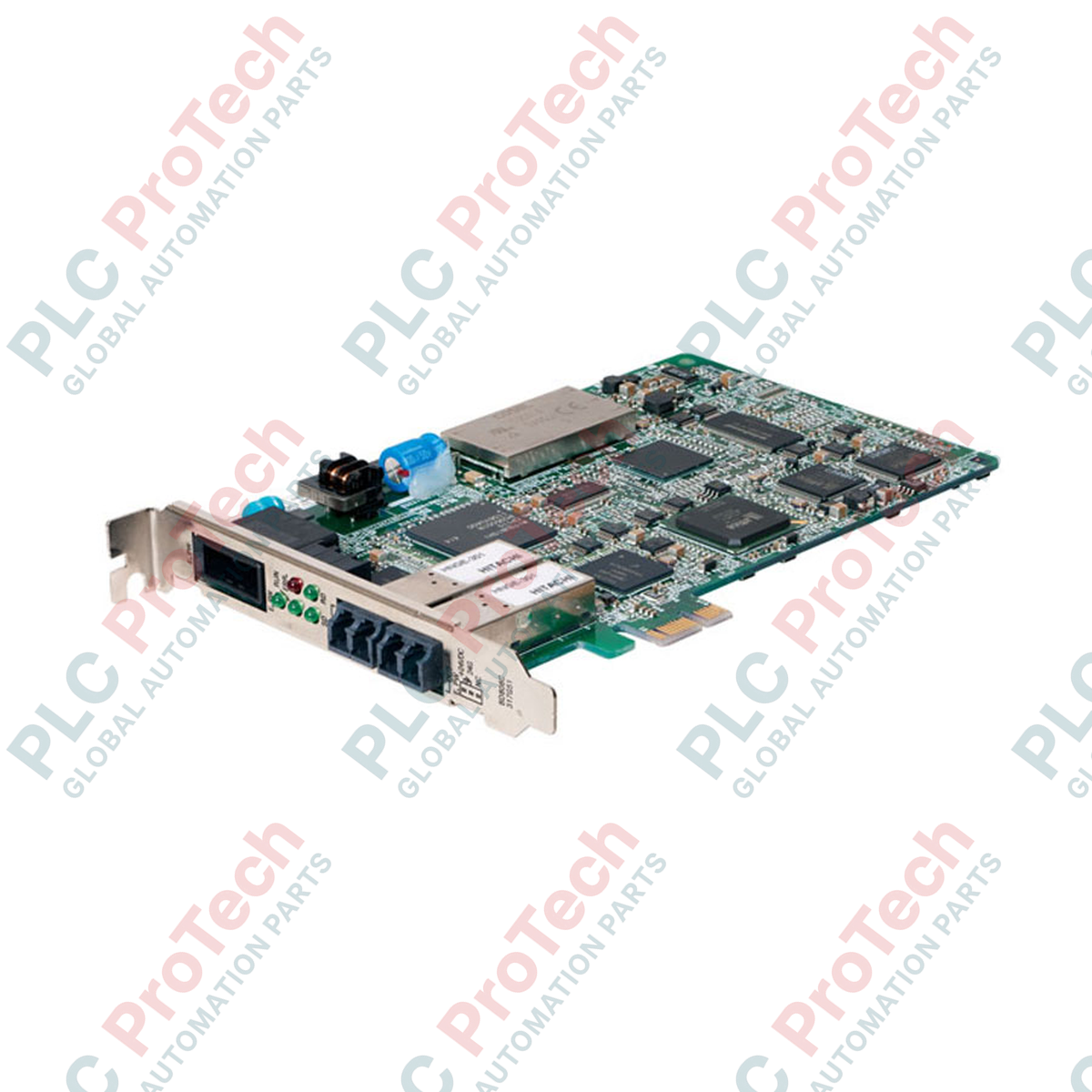

Scheda di interfaccia PC per rete di controllo MELSEC CC-Link IE Mitsubishi Electric Q81BD-J71GP21-SX

Descrizione

Integrata direttamente nei sistemi basati su PC industriali e nelle reti di automazione ad alta velocità, la Mitsubishi Electric Q81BD-J71GP21-SX funge da scheda di interfaccia ad alte prestazioni per la rete CC-Link IE Control. Consente a un computer o controller industriale di funzionare senza soluzione di continuità come stazione di controllo o stazione normale all'interno di una topologia a doppio anello ottico. Configurato per le moderne architetture PCIe, questo modulo garantisce comunicazioni deterministiche ad alta velocità e in tempo reale per applicazioni industriali distribuite impegnative.

Caratteristiche

• Versatilità a doppia stazione: configurabile come stazione di controllo principale o come stazione locale normale nella gerarchia di rete.
• Integrazione multi-scheda: supporta l'installazione simultanea di un massimo di 4 schede di interfaccia in un singolo computer industriale host.
• Formato PCIe standard: progettata come scheda a mezza altezza compatibile con gli slot fisici PCI Express x1, x2, x4, x8 e x16.
• Controllo di rete a bassa latenza: utilizza la trasmissione tramite anello in fibra ottica per garantire immunità ai disturbi e prestazioni deterministiche ad alta velocità.
• Ingombro a slot singolo: il layout meccanico efficiente occupa solo 1 slot all'interno dello chassis del PC.

Applicazioni

• Acquisizione dati ad alta velocità da PC a PLC e integrazione SCADA a livello di stabilimento.
• Installazioni su PC industriali (IPC) all'interno di sistemi di automazione MELSEC.
• Reti di controllo distribuito in tempo reale che richiedono anelli ridondanti in fibra ottica.
• Ambienti di produzione ad alta rumorosità che richiedono l'isolamento ottico dai disturbi.

Specifiche tecniche

Connessioni e interfacce

Considerazioni ingegneristiche empiriche

Sulla base dei dati relativi alle installazioni industriali, mantenere pulite le interfacce in fibra ottica è fondamentale per la stabilità della trasmissione a lungo termine.

Modelli alternativi e compatibilità

Quando si esegue la migrazione di sistemi informatici industriali legacy da modelli con bus PCI (come Q80BD-J71GP21-SX) a questa alternativa basata su PCIe, è necessario aggiornare il software di utilità CC-Link IE Control sul computer host. Sebbene l'interfaccia fisica passi da un connettore edge PCI standard a una connessione PCI Express x1, la configurazione del livello applicativo all'interno del software SW1DND-CCIEF-B rimane compatibile con le versioni precedenti.

Problemi applicativi e note ingegneristiche

Questo modulo assorbe una corrente di picco elevata, pari a 2.07 A a 3.3 VDC, direttamente dallo slot PCIe della scheda madre. Quando si configurano sistemi che utilizzano il numero massimo di 4 schede in un singolo PC host, assicurarsi che la scheda madre e l'alimentatore del PC industriale siano specificamente dimensionati per supportare fino a 8.28 A sulla linea a 3.3 VDC. Le schede madri per uso generico da ufficio spesso presentano instabilità di tensione quando sono sottoposte al carico di più schede di espansione PCIe ad alta corrente, causando timeout intermittenti della rete.

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi di utilizzare esclusivamente cavi in fibra ottica multimodale graded-index (GI) di alta qualità (50/125 micrometri) con connettori LC. Collegare sempre la porta OUT di una stazione alla porta IN della stazione adiacente, formando un anello continuo. I cappucci antipolvere devono rimanere applicati su tutti i ricetrasmettitori inutilizzati per impedire che i detriti ambientali deteriorino il gruppo del trasmettitore ottico; pulire tutte le estremità delle fibre con un apposito detergente ottico a secco prima dell'inserimento finale.
