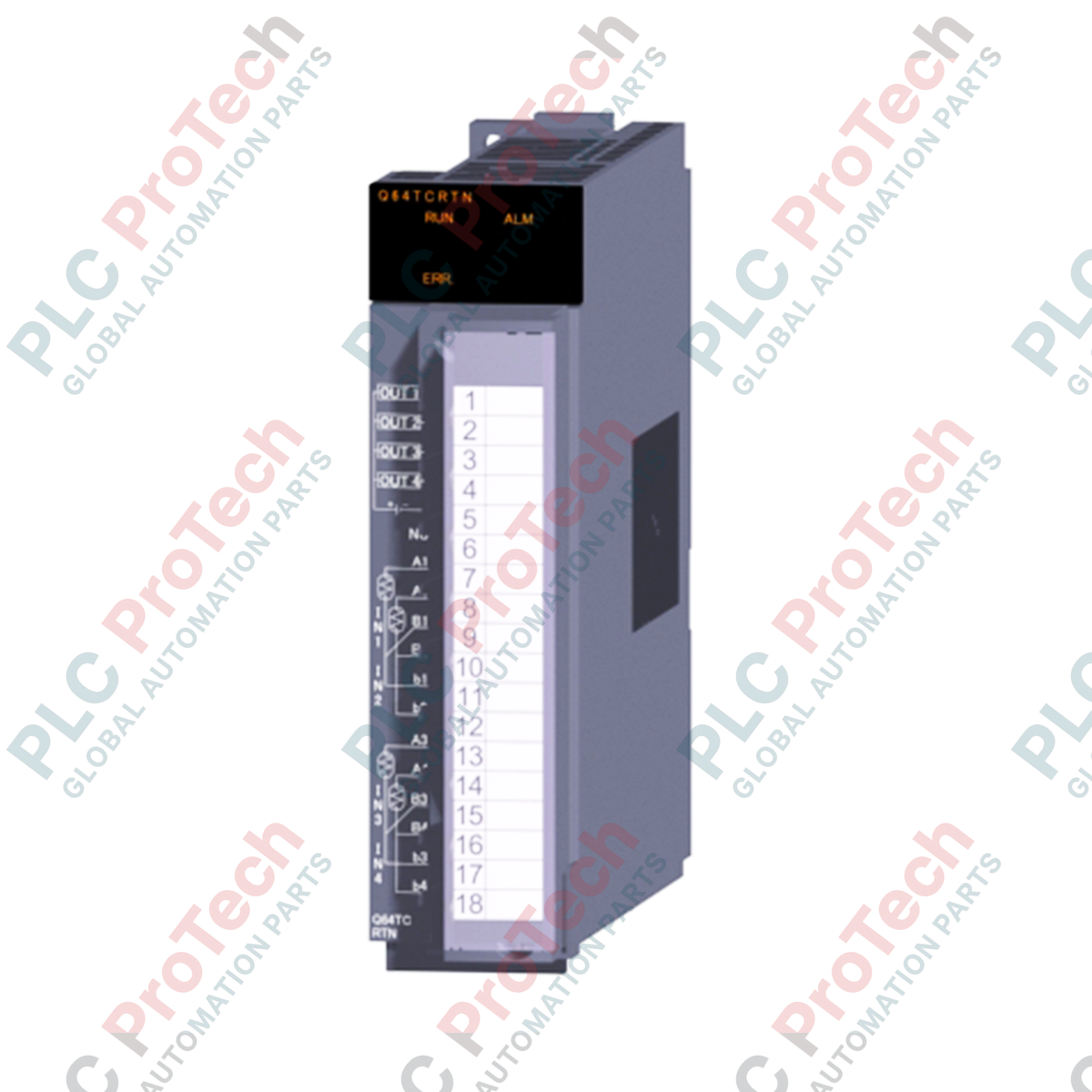

Modulo di controllo della temperatura Mitsubishi Electric Q64TCRTN Serie MELSEC-Q

Descrizione

La regolazione termica di precisione nei sistemi automatizzati richiede un feedback e un controllo affidabili e ad alta velocità. Il Mitsubishi Electric Q64TCRTN è un modulo di controllo della temperatura a 4 canali ad alte prestazioni, progettato per un'integrazione perfetta con la piattaforma PLC della serie MELSEC-Q. Operando come modulo funzione intelligente, questa unità si interfaccia direttamente con i rilevatori di temperatura a resistenza Pt100 e JPt100 (RTD), fornendo un monitoraggio accurato e un controllo PID ad anello chiuso senza caricare la CPU principale.

Dotato di quattro canali di ingresso indipendenti e delle corrispondenti uscite a transistor, il Q64TCRTN utilizza un algoritmo PID avanzato con autoregolazione per mantenere stabili le variabili di processo. Ciò lo rende altamente compatibile con sistemi di gestione termica esigenti per l'estrusione di materie plastiche, i macchinari per l'imballaggio, la lavorazione chimica e le camere climatiche. La sua architettura isolata garantisce una protezione robusta contro i disturbi elettrici e i loop di massa negli ambienti industriali difficili.

Caratteristiche

• Ingresso multicanale: Supporta 4 canali indipendenti di misurazione della temperatura utilizzando sensori RTD Pt100 o JPt100 standard.
• Modalità di controllo flessibili: Configurabile per il controllo PID (con autoregolazione), il controllo a impulsi ON/OFF o il controllo diretto a 2 posizioni.
• Elaborazione ad alta velocità: Un rapido ciclo di campionamento di 500 ms su tutti e 4 i canali attivi garantisce azioni di controllo reattive.
• Isolamento robusto: Isolamento tramite trasformatore integrato tra i terminali di ingresso, l'alimentazione del sequenziatore e i singoli canali di ingresso.
• Sicurezza in caso di disconnessione: Dispone di un'elaborazione automatica con incremento dell'uscita in caso di disconnessione dell'ingresso del sensore, per proteggere l'hardware a valle.

Applicazioni

• Controllo della temperatura per estrusione della plastica e stampaggio a iniezione.
• Sistemi di termosaldatura per la lavorazione e il confezionamento degli alimenti.
• Regolazione termica di reattori chimici e farmaceutici.
• Controllo climatico di camere bianche per la produzione di semiconduttori.

Specifiche tecniche

Linee guida per l'installazione

• Montaggio su rack: Inserire saldamente il modulo in un'unità base standard della serie MELSEC-Q, assicurandosi che il gancio di fissaggio del modulo sia completamente innestato.
• Cablaggio dei terminali: Utilizzare terminali a crimpare M3 per tutti i collegamenti alla morsettiera a 18 punti. Serrare le viti dei terminali alla coppia consigliata compresa tra 0.42 e 0.58 N-m.
• Riduzione dei disturbi: Instradare separatamente i cavi di ingresso dei sensori dalle linee di alimentazione CA ad alta tensione e dagli azionamenti dei motori per evitare interferenze elettromagnetiche.
• Schermatura: Collegare il filo schermato del cavo RTD al terminale di terra designato sul modulo o sull'involucro del quadro.
