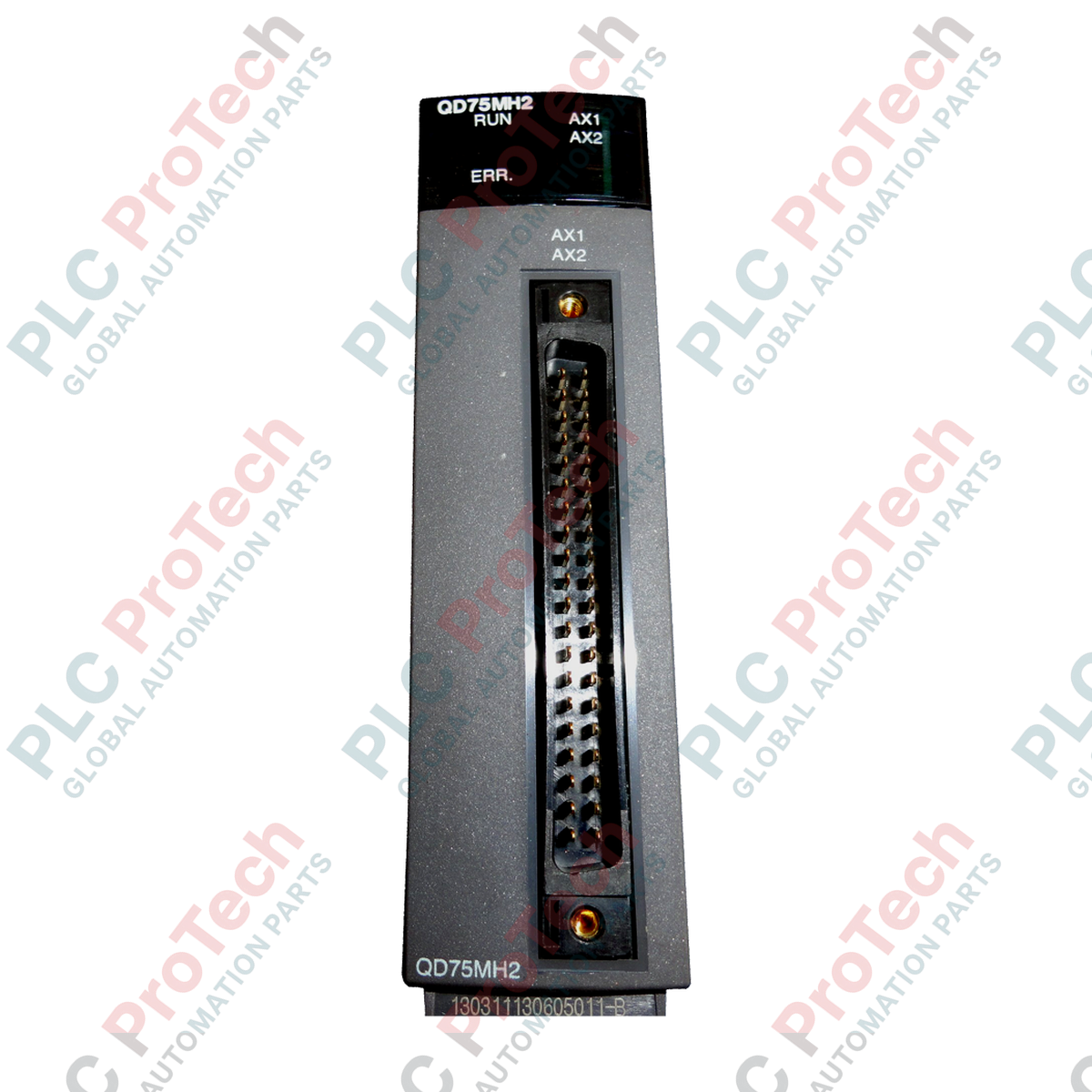

Modulo di posizionamento Mitsubishi Electric QD75MH2 serie MELSEC-Q

Descrizione

Progettato per il controllo del movimento ad alta velocità e precisione, il QD75MH2 è un modulo di posizionamento a 2 assi progettato per l'integrazione ottimale con la piattaforma PLC Mitsubishi Electric della serie MELSEC-Q. Questo modulo consente di realizzare profili di movimento precisi gestendo fino a 2 assi di movimento indipendenti. Utilizzando la comunicazione seriale ad alta velocità tramite l'interfaccia SSCNET III, il modulo stabilisce una connessione diretta in fibra ottica, immune ai disturbi, con gli amplificatori servo compatibili, riducendo al minimo la complessità del cablaggio e migliorando l'integrità del segnale sulle lunghe distanze.

Il modulo di posizionamento QD75MH2 è ottimizzato per percorsi di movimento complessi e supporta fino a 600 punti dati di posizionamento per asse. Con un ciclo operativo di 1.77 ms, offre tempi di risposta rapidi e la sincronizzazione ad alta precisione richiesta dai moderni macchinari automatizzati. I segnali dell'interfaccia esterna, inclusi i finecorsa e gli ingressi del generatore di impulsi manuale, vengono elaborati direttamente dal modulo per garantire l'esecuzione immediata dei comandi di sicurezza e posizionamento.

Caratteristiche

• Controlla fino a 2 assi di movimento indipendenti per modulo.
• Memorizza fino a 600 punti dati di posizionamento per asse per profili di movimento complessi.
• Ciclo operativo rapido di 1.77 ms per una risposta del sistema ad alta velocità.
• Interfaccia di comunicazione seriale ad alta velocità (SSCNET III) per il collegamento diretto ai sistemi servo.
• Ingresso dedicato per l'arresto forzato a 24VDC (1 punto per modulo) per l'integrazione dei sistemi di sicurezza.
• Supporta l'interfaccia del generatore di impulsi manuale (fase A/fase B, 5VDC, 1 punto per modulo) per le regolazioni manuali del posizionamento.

Applicazioni

• Macchinari per il confezionamento e l'etichettatura che richiedono una sincronizzazione precisa.
• Sistemi per la movimentazione dei materiali e portali automatizzati.
• Linee di assemblaggio e robotica pick-and-place.
• Produzione di semiconduttori e apparecchiature per la movimentazione dei wafer.

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Assicurarsi che l'alimentazione dell'unità base del PLC sia completamente disinserita prima di montare o rimuovere il modulo QD75MH2.
• Fissare saldamente il modulo all'unità base della serie MELSEC-Q utilizzando il gancio e la vite di fissaggio del modulo.
• Utilizzare esclusivamente cavi in fibra ottica specificati per il collegamento SSCNET III, per evitare attenuazioni del segnale ed errori di comunicazione.
• Posare i cavi dei segnali I/O esterni e le linee del generatore di impulsi manuale lontano dai cavi di alimentazione ad alta tensione per ridurre al minimo le interferenze elettromagnetiche.
