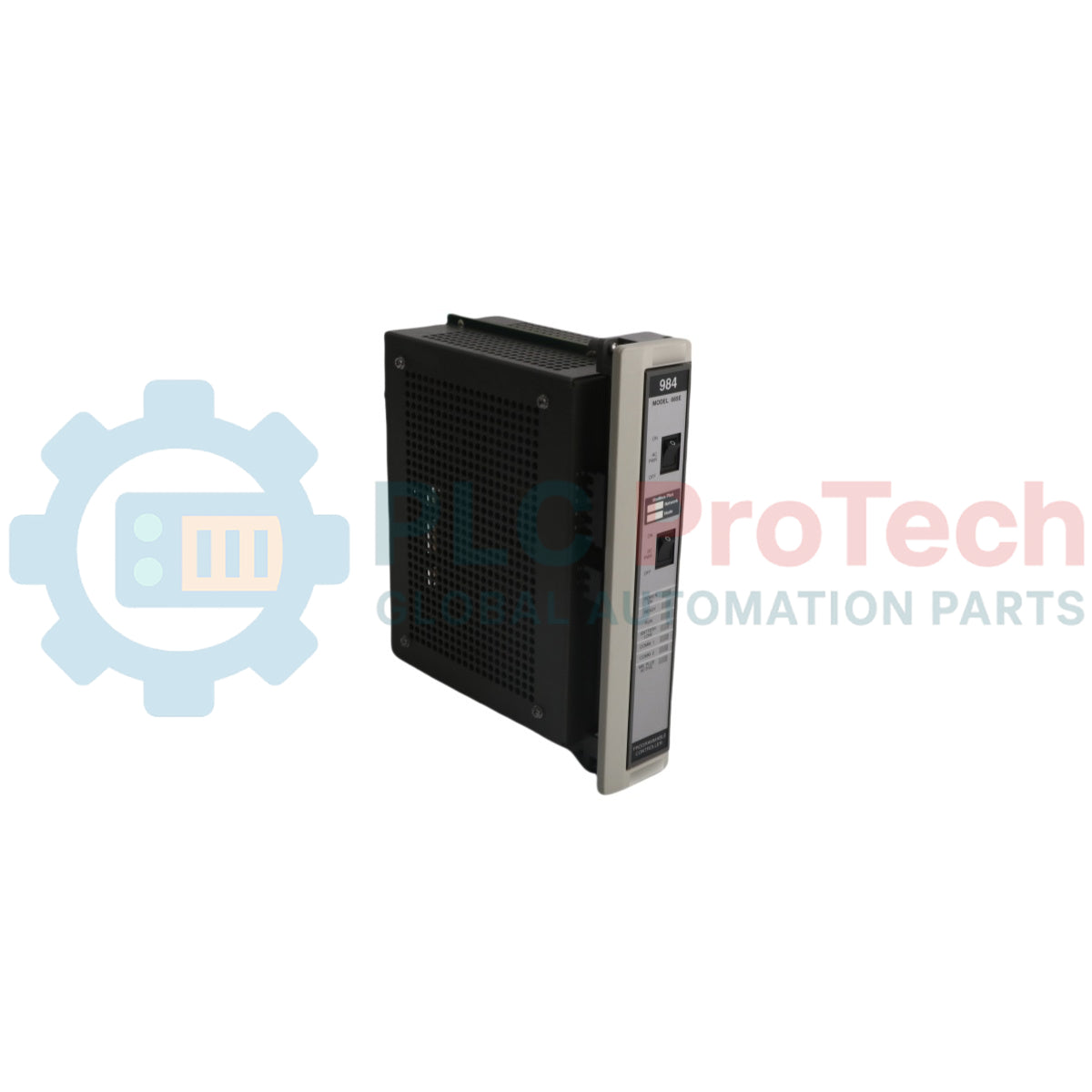

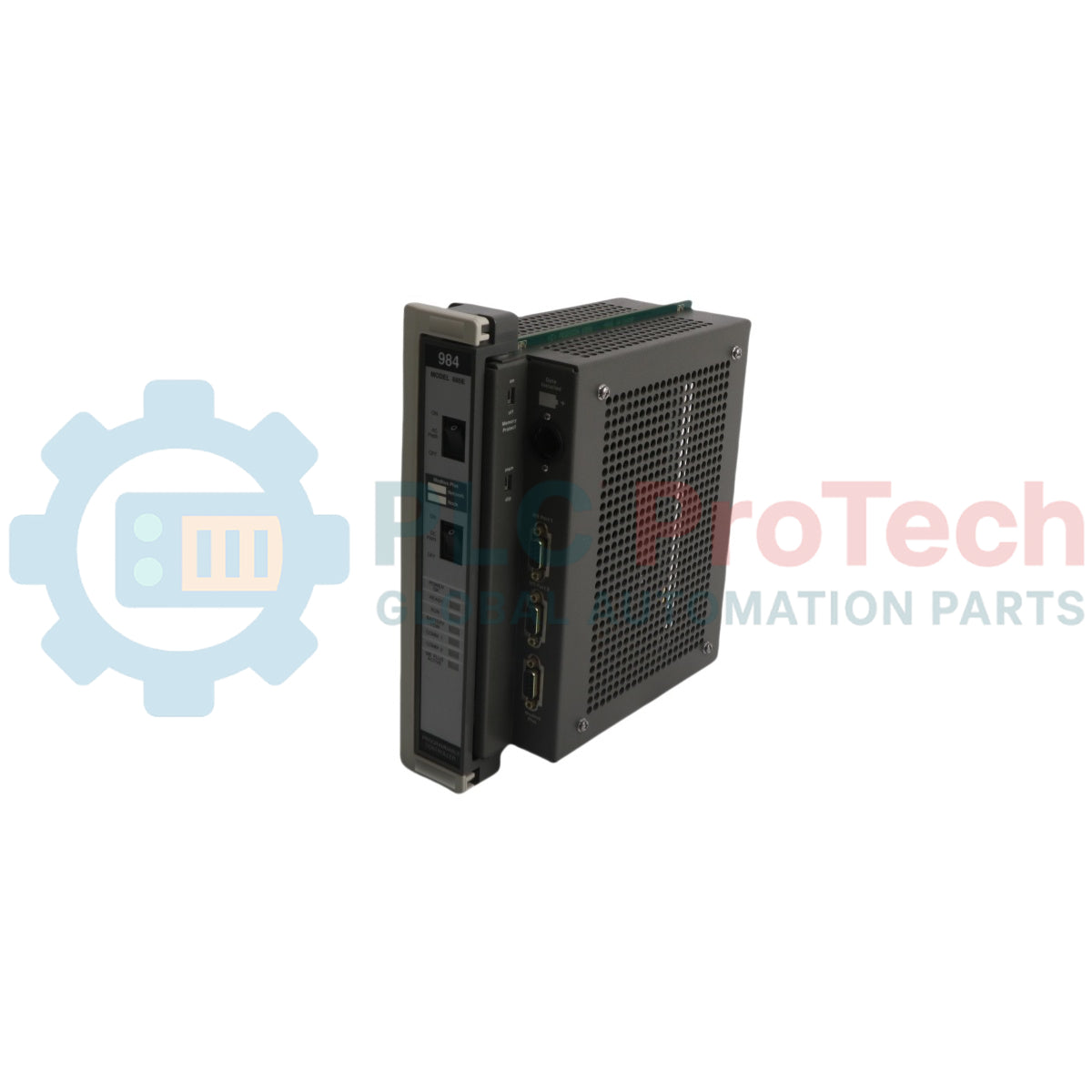

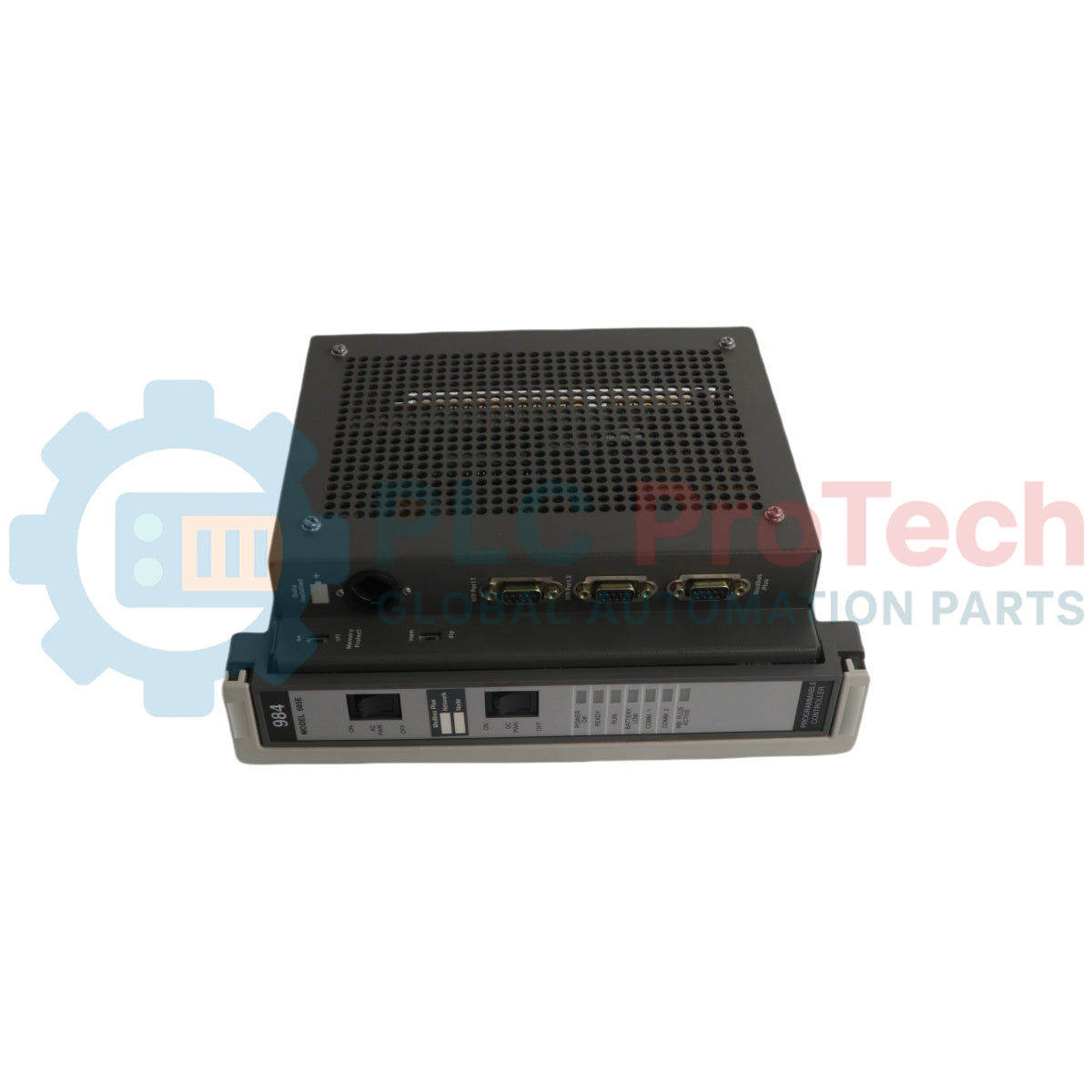

MODICON PC-E984-685 (984-685) Controller con montaggio su guida CPU/PS

Panoramica del prodotto

Il Modicon PC-E984-685 (984-685) è un controllore logico programmabile (PLC) ad alte prestazioni, con montaggio a innesto, che integra un'unità centrale di elaborazione (CPU) e un alimentatore (PS) in un unico modulo. Parte della storica serie Modicon 984 , l'E984-685 è progettato per attività di automazione industriale di media e grande scala che richiedono un'elaborazione logica affidabile e una comunicazione I/O ad alta velocità. Questa architettura "All-in-One" semplifica la progettazione del sistema fornendo alimentazione interna alla CPU e al backplane, supportando al contempo gli I/O standard della serie Modicon 800. La doppia compatibilità AC/DC (ingresso 115/220 VAC e uscita 24 VDC) lo rende una soluzione versatile per sistemi legacy nei settori della produzione e del controllo di processo.

Configurazione tecnica (analisi approfondita)

L'architettura del PC-E984-685 è progettata per un'esecuzione deterministica e una gestione della memoria ad alta densità.

• Alimentatore integrato: Il modulo dispone di un alimentatore integrato che accetta 115 VAC o 220 VAC (selezionabili tramite ponticello/interruttore). Fornisce i 24 VDC e le tensioni logiche necessarie per alimentare la CPU e fino a un numero specifico di moduli I/O nel rack locale.

• Gestione della memoria: È dotato di memoria utente ad alta capacità per la logica (Relay Ladder Logic) e la RAM di stato. Supporta RAM CMOS con batteria tampone per garantire la conservazione del programma durante le interruzioni di corrente.

• Doppie porte di comunicazione: Dispone generalmente di due porte Modbus (RS-232/RS-485) , che consentono il collegamento simultaneo a un terminale di programmazione (come un P190 o un software per PC) e a un'interfaccia uomo-macchina (HMI) o a un sistema SCADA.

• Firmware esecutivo: Il controllore utilizza una cartuccia "Executive" sostituibile o un firmware basato su FLASH che definisce il set di istruzioni e i protocolli di comunicazione, consentendo aggiornamenti sul campo per ampliare le funzionalità.

Specifiche tecniche

Domande frequenti tecniche

Come posso cancellare un codice di errore "CPU Stopped" sull'E984-685?

Una CPU arrestata è spesso indicata da specifici schemi dei LED (ad esempio, il LED "Ready" spento). Controllare i codici di errore utilizzando il software Modsoft o Concept. Le cause comuni includono una batteria scarica, errori di parità della memoria o una mancata corrispondenza degli I/O nella configurazione.

Posso utilizzare l'uscita 24 VDC per alimentare dispositivi di campo esterni?

Sebbene il PC-E984-685 fornisca 24 VDC per la logica interna del rack e i moduli locali della serie 800, è prassi ingegneristica standard utilizzare un alimentatore esterno separato e dedicato per i carichi di campo elevati (solenoidi, contattori), per impedire che il rumore elettrico provochi il reset della CPU.

Qual è la funzione dell'interruttore a levetta "Config Mode"?

L'interruttore a levetta consente all'utente di proteggere la memoria (Run/Protect) o di porre la CPU in uno stato di configurazione per l'assegnazione dell'indirizzo della porta Modbus e l'impostazione della velocità di trasmissione.

Guida all'ingegneria e all'installazione

• Ponticello di selezione della tensione: IMPORTANTE: Prima di applicare l'alimentazione, verificare che il ponticello interno di selezione della tensione sia impostato correttamente per la rete elettrica locale (115 VAC o 220 VAC). Applicare 220 VAC a un'unità impostata per 115 VAC causerà un guasto hardware immediato dello stadio di alimentazione.

• Messa a terra e riduzione del rumore: Assicurarsi che il rack del PLC sia collegato a terra tramite una treccia di rame resistente a un punto di terra centrale "a stella". Utilizzare cavi a doppino intrecciato schermati per le comunicazioni Modbus, per impedire che le interferenze elettromagnetiche (EMI) degli azionamenti per motori ad alta potenza corrompano il flusso di dati.

• Manutenzione della batteria: Sostituire la batteria al litio ogni 2-3 anni mentre l'unità è accesa. Se la batteria viene rimossa mentre l'unità è spenta, il programma utente e la configurazione andranno persi.

Vantaggi ingegneristici

Il PC-E984-685 si distingue per la sua stabilità del set di istruzioni. A differenza dei controllori moderni che richiedono frequenti patch del firmware, il 984-685 offre un ambiente di logica industriale "immutabile" altamente prevedibile. L'alimentatore integrato riduce l'ingombro fisico del sistema PLC, rendendolo una scelta ideale per i progetti di "Retrofit-in-Place" in cui lo spazio nell'armadio è limitato, ma è ancora richiesta la logica Modicon ad alta velocità.
