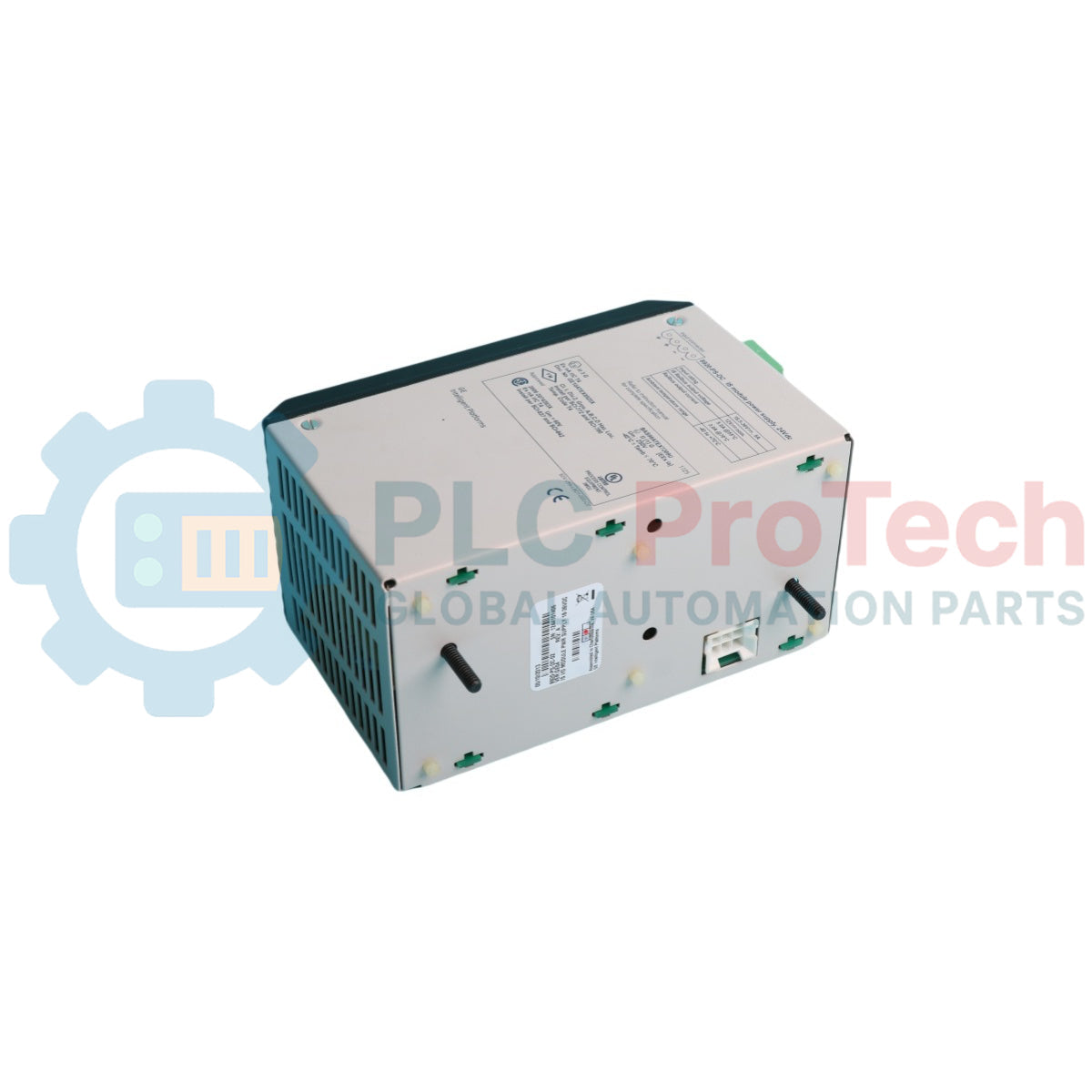

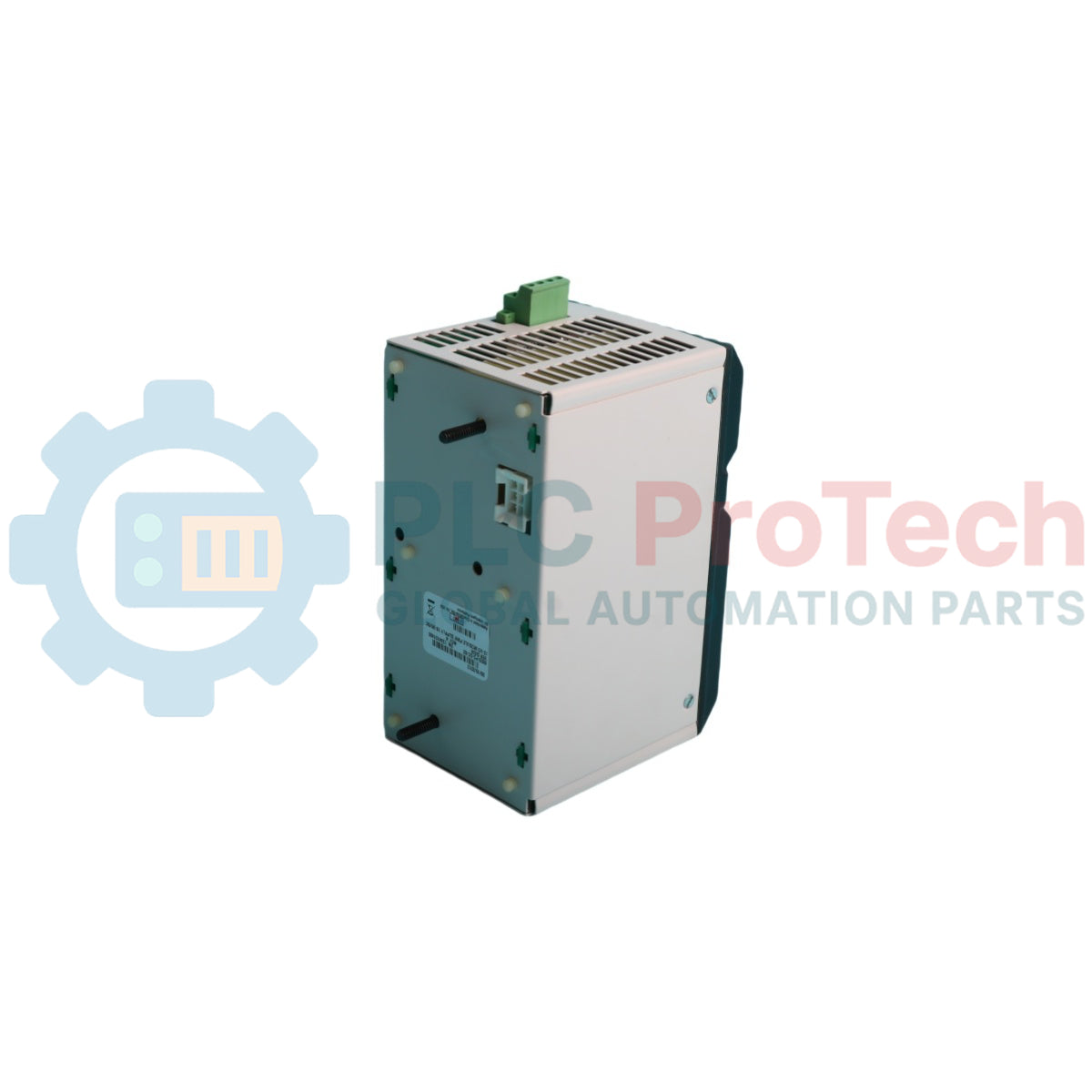

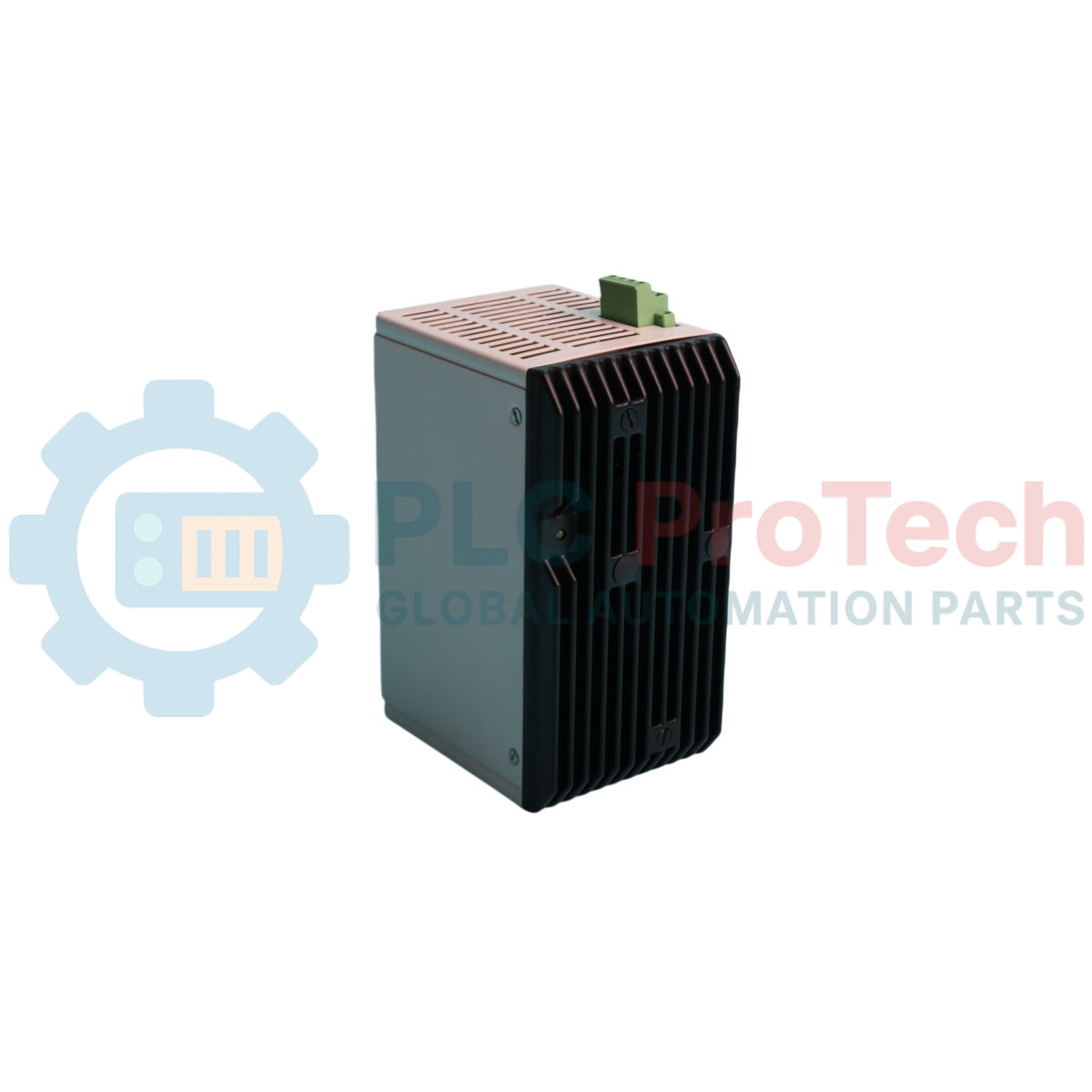

MTL 8910-PS-DC Eaton MTL 8900 Series Modulo di alimentazione

Panoramica del prodotto

Il MTL 8910-PS-DC (MTL8910PSDC) è un modulo di alimentazione CC-CC ad alta efficienza progettato per i sistemi di terminazione I/O della serie MTL 8900. Questo modulo è stato appositamente progettato per fornire un'alimentazione regolata e affidabile alla strumentazione di campo in ambienti industriali impegnativi, come piattaforme petrolifere offshore, impianti di trattamento del gas naturale e stabilimenti di produzione chimica. Convertendo un ingresso CC ad ampio intervallo in una tensione stabile del bus interno, l'MTL 8910-PS-DC garantisce che i circuiti di controllo critici rimangano operativi, riducendo significativamente il rischio di arresti dell'intero sistema dovuti a fluttuazioni di alimentazione o transitori sul lato di alimentazione.

Configurazione tecnica (analisi approfondita)

L'architettura dell'MTL 8910-PS-DC dà priorità all'isolamento e alla ridondanza in un formato ad alta densità.

• Isolamento galvanico: Il modulo dispone di un robusto isolamento galvanico tra l'alimentazione in ingresso e le barre di alimentazione interne del sistema, proteggendo le schede I/O sensibili dal rumore di modo comune e dai loop di massa.

• Supporto della ridondanza: Generalmente installato in coppia su un backplane di alimentazione ridondante, il modulo utilizza diodi O-ring interni. Ciò consente una transizione "a caldo" senza interruzioni se una fonte di alimentazione si guasta, mantenendo l'integrità del sistema a 24 VCC.

• Circuiti di protezione: La limitazione della corrente e la protezione da sovratensione (OVP) integrate proteggono sia l'alimentatore stesso sia i moduli I/O a valle dai guasti elettrici.

• Feedback diagnostico: L'unità fornisce segnali di stato passivi e attivi al controller del sistema, consentendo il monitoraggio in tempo reale dello stato dell'alimentazione tramite l'interfaccia DCS o PLC.

Specifiche tecniche

Domande frequenti tecniche

D1: È possibile sostituire l'MTL 8910-PS-DC mentre il sistema è alimentato?

R1: Sì, il modulo supporta la sostituzione a caldo. Se utilizzato in una configurazione ridondante su un carrier di alimentazione compatibile, un modulo guasto può essere rimosso e sostituito senza interrompere l'alimentazione agli strumenti di campo o ai moduli I/O.

D2: Questo modulo richiede ventole di raffreddamento esterne?

R2: No, l'MTL 8910-PS-DC è progettato per il raffreddamento a convezione naturale. Tuttavia, per garantire l'affidabilità a lungo termine, è essenziale assicurare lo spazio libero consigliato sul carrier e mantenere la temperatura ambiente nell'intervallo -40 to 70 deg C.

D3: Cosa indica un guasto dell'alimentazione sull'hardware del modulo?

R3: Il pannello frontale dispone di un LED dedicato "Power OK". Se il LED è spento mentre l'alimentazione in ingresso è presente, ciò indica un guasto del fusibile interno o l'intervento di un circuito di protezione, rendendo necessaria l'ispezione del modulo.

Guida all'ingegneria e all'installazione

• Integrità dell'alimentazione: Assicurarsi che la fonte CC primaria sia adeguatamente protetta da fusibile sul pannello di distribuzione. Utilizzare cavi da 2.5 mm squared (14 AWG) per l'alimentazione in ingresso, così da ridurre al minimo la caduta di tensione lungo i cavi di grande lunghezza.

• Coppia dei terminali: Quando si fissano i terminali del carrier di alimentazione, applicare una coppia da 0.5 a 0.6 Nm per garantire una connessione resistente alle vibrazioni senza danneggiare la morsettiera.

• Strategia di messa a terra: Il terminale di terra (PE) del carrier di alimentazione deve essere collegato a una barra di terra industriale a bassa impedenza. Ciò è fondamentale per il funzionamento efficace dei filtri EMI interni e dei componenti di protezione dalle sovratensioni.

Vantaggi ingegneristici

L'MTL 8910-PS-DC si distingue per la sua eccezionale resistenza termica e per la capacità di funzionare in ambienti soggetti a forti vibrazioni. L'efficienza della conversione CC-CC riduce la dissipazione termica interna, un fattore importante per prolungare la durata di esercizio dei componenti elettronici vicini. Inoltre, la sua perfetta integrazione nella piattaforma MTL 8900 consente di ridurre il cablaggio dell'armadio fino al 30 percento rispetto alle architetture tradizionali con alimentatori autonomi.
