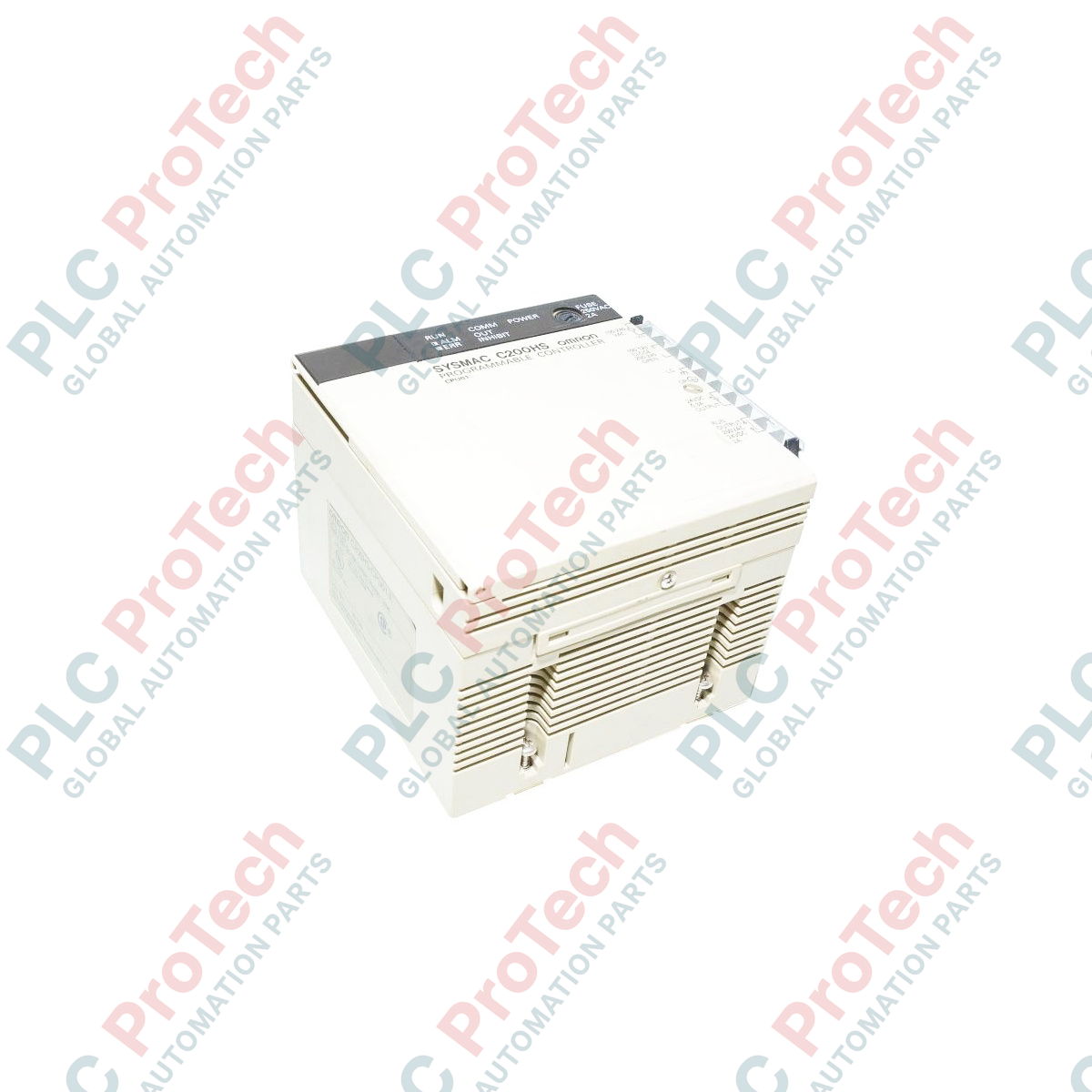

Modulo CPU Omron C200HS-CPU01 della serie Sysmac C200HS

Descrizione

Per la gestione di complessi processi di automazione industriale localizzati, Omron C200HS-CPU01 funge da unità centrale di elaborazione ad alte prestazioni all'interno della piattaforma legacy Sysmac C200H. Progettato per eseguire programmi in logica ladder con grande efficienza, questo controllore dispone di una capacità del programma integrata di 15.200 parole e di un'area dedicata di memoria dati (DM) di 3.000 parole. È progettato per essere installato direttamente nei backplane della serie C200H-BC standard e supporta fino a 800 punti di I/O locali e di espansione, risultando ideale per mantenere e ampliare i sistemi esistenti di assemblaggio, imballaggio e movimentazione dei materiali senza richiedere una completa riprogettazione del sistema.

Caratteristiche

• Capacità di memoria ottimizzata: Offre una capacità del programma di 15.200 parole e un'area DM di 3.000 parole per gestire set di istruzioni complessi.
• Ampie capacità di I/O: Supporta fino a 800 punti di I/O quando configurato con moduli e backplane di espansione compatibili.
• Compatibilità del sistema: Si installa direttamente nei backplane della serie Omron C200H-BC, facilitando il retrofit.
• Conservazione dei dati: È dotato di un sistema interno di backup della batteria per proteggere la memoria volatile e lo stato dei registri durante le interruzioni di corrente.
• Programmazione standard: Utilizza linguaggi di programmazione standard basati sulla logica ladder tramite il software di supporto Sysmac.

Applicazioni

• Sistemi di automazione industriale che utilizzano architetture hardware Omron C200H esistenti.
• Sequenze di controllo per trasportatori e movimentazione dei materiali.
• Macchinari per l'imballaggio e apparecchiature per il posizionamento dei prodotti.
• Retrofit, sostituzioni a caldo ed estensione del ciclo di vita dell'hardware in ambienti industriali pesanti.

Specifiche tecniche

Informazioni empiriche sull'ingegneria

Modelli alternativi e compatibilità

Il C200HS-CPU01 è un aggiornamento ad alta velocità rispetto ai moduli C200H-CPU01 legacy. Sebbene i layout di montaggio fisico siano identici, tenere presente che i tempi di esecuzione delle istruzioni sono significativamente più rapidi sui modelli C200HS. In caso di aggiornamento, esaminare attentamente le subroutine dipendenti dal tempo e i cicli delle istruzioni a impulsi, poiché i tempi di scansione ridotti potrebbero richiedere modifiche al programma ladder per garantire una risposta identica delle periferiche.

Problemi applicativi e note di progettazione

Questa CPU non dispone di una porta RS-232C integrata né supporta direttamente schede opzionali interne. Se sono necessarie comunicazioni seriali o connessioni a un computer host, è necessario integrare un'unità Host Link dedicata (come C200H-LK201-V1) o un modulo ASCII sul backplane. Assicurarsi che l'unità di alimentazione del backplane fornisca una corrente sufficiente a gestire contemporaneamente la CPU e tutte le schede periferiche.

Suggerimenti per la messa in servizio e il cablaggio

Eseguire sempre un caricamento completo della RAM (programma e registri DM) tramite CX-Programmer o una console di programmazione portatile prima di tentare la sostituzione della CPU. Un indicatore di batteria scarica sul pannello frontale indica che la batteria di backup della memoria (in genere 3G2A9-BAT08) deve essere sostituita fisicamente. Sostituire la batteria solo mentre il controller è acceso o entro 5 minuti dallo spegnimento, per prevenire la perdita di memoria.

Linee guida per l'installazione

1. 1 Assicurarsi che l'unità di alimentazione (PSU) montata sul backplane C200H sia completamente disalimentata e attendere che tutti gli indicatori di stato si spengano completamente.
2. 2 Allineare i ganci di montaggio superiore e inferiore del modulo CPU con le guide corrispondenti dello slot sul backplane.
3. 3 Premere con cautela il modulo verso l'interno finché il connettore multipolare sul retro della CPU non si inserisce saldamente e completamente nella presa del bus del backplane.
4. 4 Blocca i fermi di ritenuta superiore e inferiore per prevenire guasti di connessione causati dalle vibrazioni. Riattiva l'alimentazione e verifica che il LED «RUN» si illumini.
