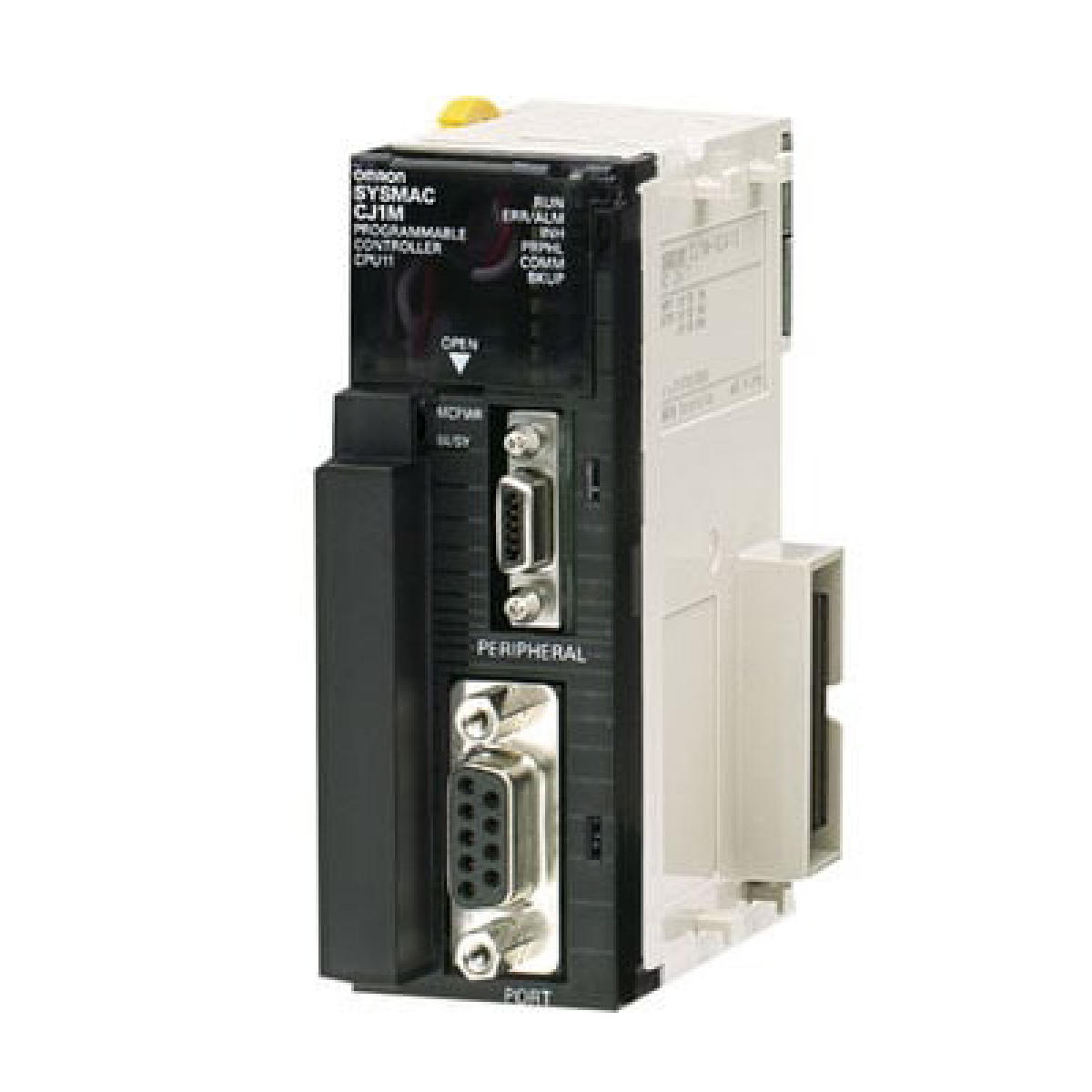

Unità CPU Omron CJ1H-CPU66H serie CJ1M/H

Descrizione

Il Omron CJ1H-CPU66H è un'unità centrale ad alte prestazioni progettata per la piattaforma di controllori programmabili della serie CJ1. Costituisce il nucleo del sistema di automazione, esegue la logica di controllo, gestisce l'allocazione della memoria I/O e coordina le comunicazioni con le periferiche. L'unità dispone di porte periferiche e RS-232C integrate, con capacità di rete estesa tramite moduli di comunicazione specializzati. È progettata per applicazioni di controllo macchina e automazione dei processi ad alta velocità in diversi ambienti industriali. La CPU mantiene la piena compatibilità con gli I/O standard della serie CJ, le unità funzionali specializzate e i moduli di alimentazione.

Caratteristiche

• Esecuzione dei programmi e gestione delle istruzioni ad alta velocità.
• Ampia capacità di memoria per programmi utente estesi e registrazione dei dati.
• Porta RS-232C e porta periferiche integrate per la programmazione e l'interfacciamento seriale.
• Supporto per le reti di bus dati ad alta velocità della serie CJ e per le espansioni del backplane.
• Backup in memoria flash dei programmi utente e dei file dei parametri senza dipendere dalla batteria.
• Strumenti avanzati di debug e diagnostica tramite il software CX-Programmer.
• Design compatto e senza slot che ottimizza lo spazio nel quadro di controllo.

Applicazioni

• Macchinari ad alta velocità per il confezionamento e l'etichettatura.
• Sistemi di controllo del movimento e posizionamento multiasse.
• Apparecchiature per la produzione di semiconduttori.
• Linee di lavorazione di alimenti e bevande.
• Celle di assemblaggio e saldatura automobilistica.
• Monitoraggio del trattamento delle acque e del controllo ambientale.

Specifiche tecniche

Prestazioni e memoria

Comunicazione

Caratteristiche elettriche e ambientali

Connessioni / Interfacce

Linee guida per l'installazione

• Montaggio del backplane: fissare saldamente l'unità CPU al modulo di alimentazione della serie CJ e alle unità I/O adiacenti utilizzando i cursori integrati. Assicurarsi che il binario DIN sia livellato.
• Messa a terra: collegare un cavo di terra funzionale ($2\text{ mm}^2$ minimo) al morsetto di terra funzionale del modulo di alimentazione associato. Mantenere il cavo di terra il più corto possibile.
• Polarità del cablaggio: ricontrollare i morsetti dell'alimentazione esterna prima di alimentare il rack, per evitare danni al backplane.
• Raffreddamento e ventilazione: mantenere uno spazio libero minimo di 20 mm sopra e sotto il gruppo dell'unità CPU per consentire il flusso d'aria per convezione naturale.
• Instradamento dei cavi: instradare i cavi di comunicazione (RS-232C, periferiche) lontano dalle linee dei motori ad alta tensione e dai cavi di alimentazione CA per prevenire le interferenze elettromagnetiche.

Domande frequenti

• Quale software è necessario per programmare questa unità CPU?
• CX-Programmer, incluso nella suite software di automazione integrata CX-One.
• È possibile conservare la memoria del programma senza batteria?
• I programmi utente e i parametri di sistema sono memorizzati nella memoria flash non volatile. La batteria serve per il backup dell'orologio e della memoria dati (aree DM/EM).
• Qual è il numero massimo di rack di espansione locali supportati?
• È possibile collegare fino a 3 rack di espansione al rack della CPU.
• Questa unità supporta la connettività Ethernet diretta sulla scheda CPU?
• No, questo modello non dispone di una porta Ethernet integrata. La comunicazione di rete richiede un modulo Ethernet dedicato (ad esempio, CJ1W-ETN21).
• Qual è lo scopo della porta RS-232C integrata?
• Viene utilizzata per il collegamento a interfacce operatore (HMI), computer host, modem o dispositivi seriali esterni tramite le modalità Host Link o senza protocollo.
• Che tipo di scheda di memoria può essere inserita nella CPU?
• Schede CompactFlash (CF) standard approvate da Omron per la registrazione e il backup dei dati industriali.
• Posso sostituire questa unità mentre il sistema è acceso?
• No, l'alimentazione del sistema di controllo deve essere completamente disinserita prima di rimuovere o inserire l'unità CPU.
• Qual è la capacità massima di punti I/O?
• Può gestire fino a 2.560 punti I/O locali e di espansione.
• Che cosa indica la "H" nel suffisso del modello?
• La "H" indica capacità di elaborazione ad alta velocità rispetto alle versioni CJ1M standard.
• Come posso risolvere il problema del LED "ERR" lampeggiante?
• Collegarsi a CX-Programmer per leggere i registri degli errori specifici e i flag di sistema, così da determinare se si tratta di un errore di configurazione, hardware o programma.
