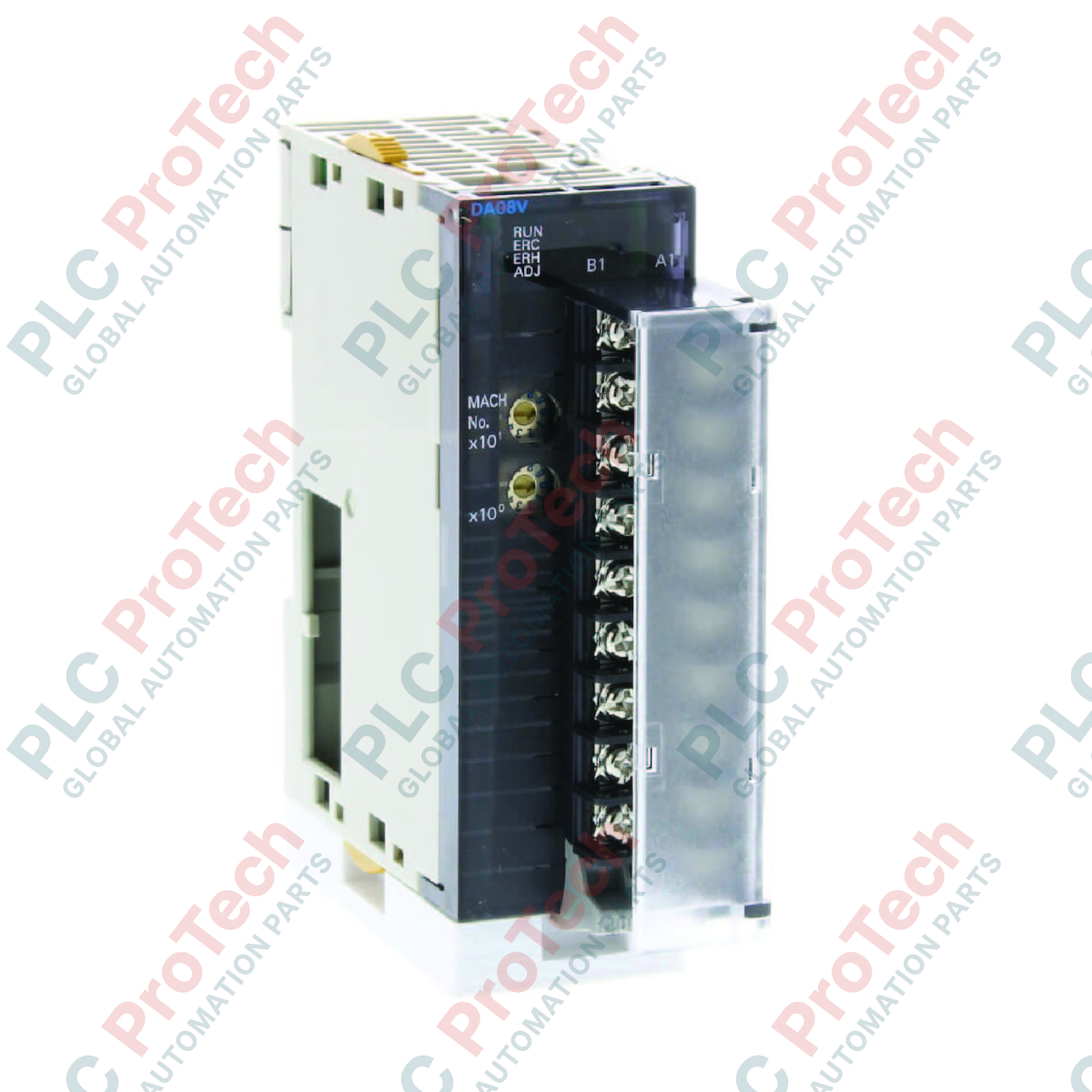

Unità di uscita analogica Omron CJ1W-DA08V Serie CJ

Descrizione

Progettato per applicazioni di comando in tensione ad alta densità, Omron CJ1W-DA08V offre otto canali di uscita analogica indipendenti in un formato della serie CJ a slot singolo. Questo modulo funge da interfaccia essenziale tra i controllori CPU Omron CJ1G, CJ1H o CJ2M e le apparecchiature di campo esterne, come azionamenti a frequenza variabile (VFD), valvole di controllo e attuatori. I parametri di configurazione integrati consentono di regolare localmente gli intervalli e la scalatura direttamente nella mappa di memoria del PLC, ottimizzando le prestazioni del circuito ed eliminando la necessità di condizionatori di segnale esterni.

Caratteristiche principali

• Otto uscite indipendenti: Offre capacità di comando in tensione ad alta densità in un singolo slot del rack PLC.
• Intervalli di segnale selezionabili: Configurazione individuale per ciascun canale, con supporto per 1-5 V, 0-5 V, 0-10 V e -10-10 V.
• Modalità prestazionali flessibili: Impostazioni di risoluzione configurabili di 1/4000 (modalità standard) o 1/8000 (modalità ad alta risoluzione).
• Velocità di conversione sincronizzate: Offre una velocità di conversione di 1 ms per punto in modalità standard e fino a 250 us per punto in modalità ad alta velocità.
• Morsettiera rimovibile: Semplifica il pre-cablaggio iniziale del quadro e facilita la sostituzione a caldo durante i cicli di manutenzione.

Applicazioni previste

• Controllo della velocità dei VFD: Riferimento diretto della velocità per azionamenti a frequenza variabile tramite ingressi analogici standard da 0-10 V o da 1-5 V.
• Posizionamento delle valvole proporzionali: Controllo dinamico delle valvole proporzionali idrauliche e pneumatiche nei circuiti di posizionamento.
• Azionamento delle serrande HVAC: Modulazione multicanale delle serrande per la regolazione del volume d'aria e degli elementi di controllo termico.
• Simulazione dei segnali su banco di prova: Generazione di riferimenti di tensione precisi per sistemi di test automatizzati.

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il CJ1W-DA08V è progettato esclusivamente per architetture con uscita in tensione. Se l'applicazione richiede uscite in corrente alimentate tramite loop (ad esempio, 4-20 mA), è necessario utilizzare il modulo complementare CJ1W-DA08C. Entrambi i moduli occupano un singolo slot sui backplane CJ1 e CJ2 e utilizzano allocazioni simili della memoria dati, semplificando le conversioni ingegneristiche durante gli interventi di retrofit.

Problemi applicativi e note ingegneristiche

La risoluzione e le velocità di conversione sono vincolate dal sistema. Impostando la risoluzione di conversione su 1/4000, la velocità di conversione viene limitata a 1 ms per punto. Il tentativo di forzare una configurazione della velocità di 250 us nella memoria del PLC mantenendo un limite di risoluzione di 1/4000 genererà un errore di configurazione I/O. Inoltre, assicurarsi che l'alimentazione esterna a 24 VCC sia attivata prima o contemporaneamente alla CPU del PLC; in caso contrario, all'avvio potrebbe essere registrato un flag di errore dell'uscita.

Suggerimenti per la messa in servizio e il cablaggio

Per ridurre al minimo le interferenze elettrostatiche ed elettromagnetiche nei circuiti ad alta precisione, utilizzare sempre cavi di controllo schermati a doppino intrecciato. Collegare la schermatura esclusivamente al morsetto di terra funzionale (FG) sul lato del quadro PLC, lasciando flottante l'estremità lato dispositivo di campo. In questo modo si impedisce che pericolosi loop di massa generino offset artificiali nei segnali da 0-10 V.
