Manufacturer: Omron
Product No.: CP1E-E30SDR-A
Country of origin:Japan
Product Type: Moduli CPU PLC
Payment: T/T, Western Union
Weight: 500g
Dimensions: 78 mm x 130 mm x 90 mm
Shipping port: Xiamen
Warranty: 12 months

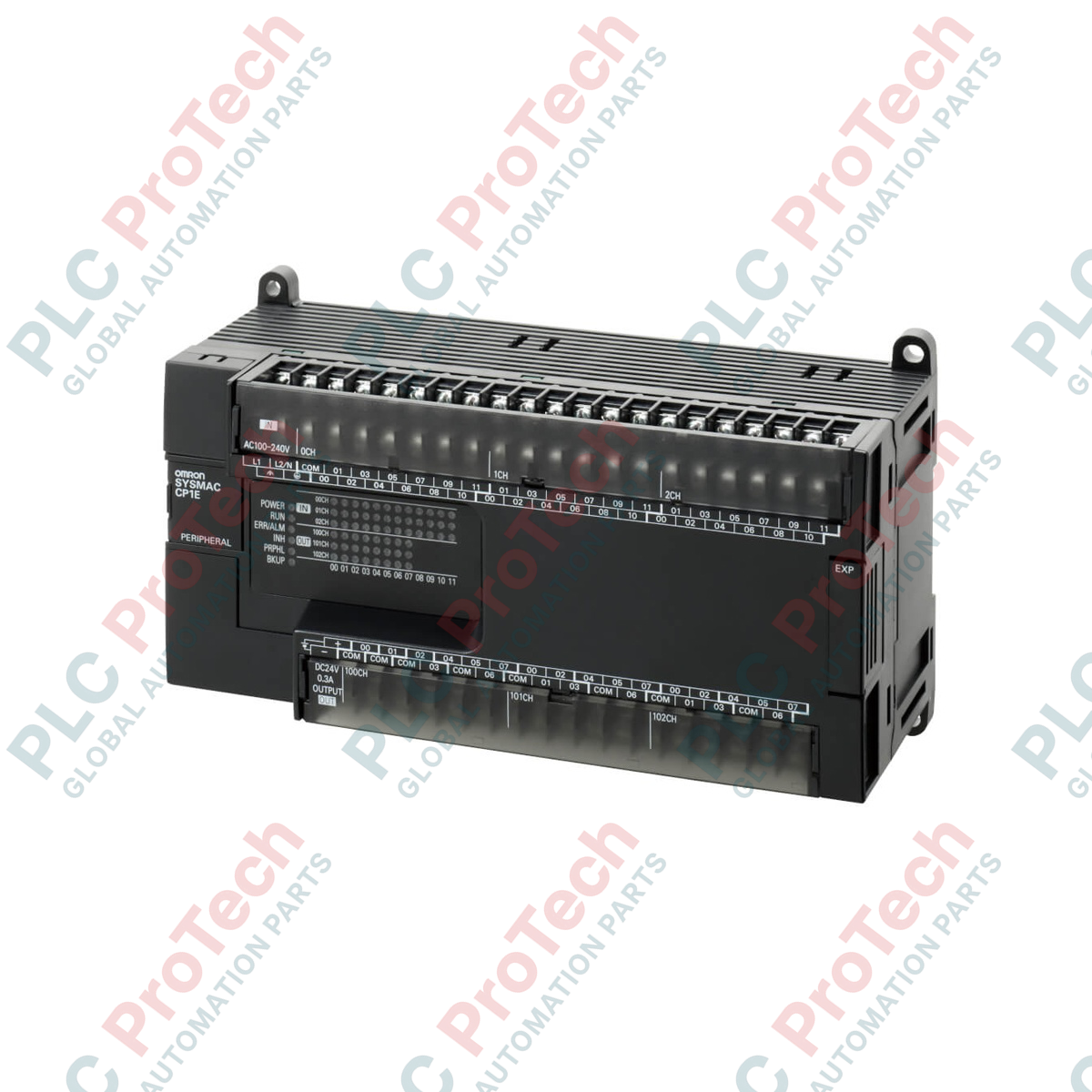

Progettato per l'automazione di base di macchinari autonomi, Omron CP1E-E30SDR-A è un controllore entry-level della famiglia di unità CPU della serie CP1E. Questo controllore compatto riunisce alimentazione, capacità di elaborazione e interfacce di ingresso/uscita digitali in un unico alloggiamento integrato, riducendo al minimo l'ingombro del quadro di controllo. Dotato di una porta USB 2.0 a connessione diretta, consente la programmazione e il debug diretti senza la necessità di adattatori di conversione esterni specializzati. Con 30 punti I/O integrati, costituiti da 18 ingressi CC e 12 uscite a relè, offre una piattaforma stabile e altamente affidabile per architetture di automazione attente ai costi, alimentate con la normale tensione da 100 a 240 V CA.
| Parametro delle specifiche | Valore / Dettagli |
|---|---|
| Produttore | Omron |
| Codice modello | CP1E-E30SDR-A |
| Classe della serie | CP1E (rinnovo S di tipo E base) |
| Tensione di alimentazione | Da 100 a 240 V CA (50/60 Hz) |
| Intervallo della tensione di esercizio | Da 85 a 264 V CA |
| Consumo energetico | 15 VA max. (a 100-240 V CA) |
| Capacità totale I/O integrata | 30 punti I/O |
| Ingressi integrati | 18 punti (ingressi a 24 V CC) |
| Uscite integrate | 12 punti (uscite a relè elettromeccanici) |
| Interfaccia di programmazione | Porta periferica USB 2.0 (Type-B) |
| Allocazione della memoria | Programma: 2k passi / Dati: 2k parole |
| Temperatura ambiente di esercizio | Da 0 a 55 °C (senza formazione di ghiaccio o condensa) |
| Dimensioni dell’unità | 78 mm x 130 mm x 90 mm (L x W x H) |
| Peso netto dell’unità | 0,67 kg |
| Peso di spedizione (calcolato) | 2,00 kg |
| Gruppo di terminali | Etichetta del terminale | Descrizione della funzione |
|---|---|---|
| Blocco superiore di alimentazione e ingressi | L1, L2/N | Ingresso principale dell’alimentazione CA operativa (da 100 a 240 VCA) |
| COM | Terminale comune per gli ingressi interni a 24 VCC | |
| 0.00 a 1.05 | 18 punti di ingresso CC discreti suddivisi tra spazi di indirizzamento delle parole | |
| Blocco uscite inferiore | COM (da 00 a 03) | Punti di contatto comuni per i canali di uscita a relè |
| 100.00 a 101.03 | 12 canali di uscita a relè meccanici |
Il CP1E-E30SDR-A è un modello di tipo “E” (Base) e non può essere ampliato con schede opzionali CP1W o unità di espansione CP1W standard. I sistemi che devono essere ampliati per richiedere I/O aggiuntivi, comunicazioni seriali RS-232C, RS-422 o RS-485 devono passare alle opzioni CPU di tipo “N” (Applicazione) o “NA”, come il CP1E-N30SDR-A, che supportano nativamente le schede opzionali e i moduli di espansione per le comunicazioni.
Poiché questo modello è dotato di uscite a relè, è soggetto a usura meccanica ed erosione dei contatti elettrici. Non utilizzare le uscite a relè integrate per le uscite di anelli di controllo PID ad alta frequenza o per la generazione di treni di impulsi ad alta velocità. Se è necessaria una commutazione ad alta velocità, installare interruttori a stato solido esterni oppure scegliere la variante di questa famiglia di PLC con uscite a transistor.
Instradare sempre fisicamente separati i cavi dell’alimentazione CA operativa (L1/L2) dai cavi di ingresso CC a bassa tensione. È fondamentale realizzare un collegamento solido a terra sul terminale di terra di protezione (PE) utilizzando un conduttore di messa a terra dedicato (resistenza inferiore a 100 ohm), per ridurre al minimo l’accoppiamento del rumore elettrico proveniente da apparecchiature di commutazione ad alta potenza o azionamenti a frequenza variabile (VFD) circostanti.
AVVERTENZA CRITICA:
Isolare completamente e mettere fuori servizio tutte le sorgenti di alimentazione a monte prima di entrare in contatto fisico con le viti dei terminali. Pericolo di alta tensione sui terminali L1 e L2. Verificare che tutte le protezioni di sicurezza dei terminali siano nuovamente bloccate in posizione dopo aver completato il cablaggio e prima di attivare l’interruttore principale.
Posizionare l’unità CPU su una guida DIN standard da 35 mm, applicando una pressione uniforme finché la clip integrata del binario di montaggio in plastica non si innesta emettendo un chiaro suono di bloccaggio.
Fissare clip di arresto meccaniche per guida DIN a entrambe le estremità del modulo PLC, per eliminare ogni possibile spostamento fisico causato dalle vibrazioni della macchina.
Terminare il cablaggio degli ingressi, delle uscite e dell’alimentazione CA utilizzando terminali ad anello o a forcella crimpati M3 isolati, serrando ogni vite del terminale a una coppia di 0,5 N-m.
