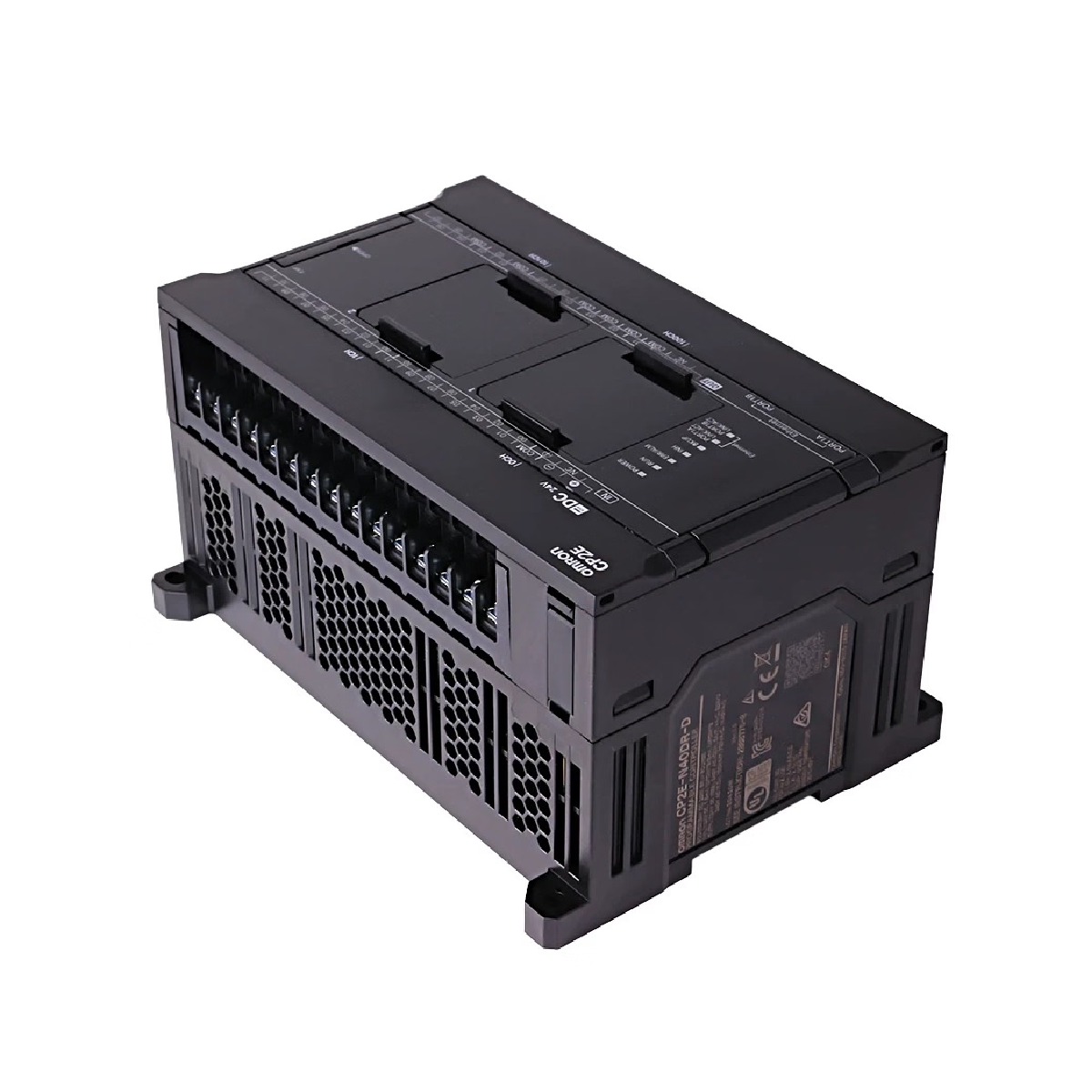

Micro PLC Omron CP2E-N30DR-A con modello di rete serie CP2E

Panoramica ingegneristica del prodotto

Il CP2E-N30DR-A funziona come un microcontrollore logico programmabile con Ethernet a doppia porta integrata, progettato per collegare la raccolta dati sul campo al controllo in tempo reale a livello di campo. Negli ambienti a processo continuo, come gli impianti industriali per il trattamento delle acque reflue, il confezionamento secondario farmaceutico e gli impianti minerari per aggregati, i guasti nella comunicazione tramite bus di campo generano immediatamente punti ciechi operativi. Questo processore integra due switch Ethernet integrati con funzionalità Modbus-TCP per creare reti lineari resilienti a collegamento in cascata senza switch hardware esterni. Consentendo l'elaborazione parallela del movimento, delle comunicazioni e dei normali cicli di controllo, il CP2E-N30DR-A elimina i colli di bottiglia nell'elaborazione del sistema, garantendo prestazioni ottimali delle apparecchiature e riducendo i tempi di inattività non programmati.

Configurazione tecnica e architettura dell'interfaccia

La configurazione hardware è incentrata su un motore di esecuzione ad alta velocità abbinato a 30 canali I/O digitali integrati. Il blocco di ingressi dispone di 18 punti di ingresso a 24 V CC, inclusi 4 canali configurati per funzioni di contatore ad alta velocità in grado di gestire ingressi in fase differenziale a 100 kHz per il feedback di encoder rotativi assoluti. L'interfaccia di uscita comprende 12 punti a relè elettromeccanici che gestiscono la commutazione di potenza discreta fino a 2 A per canale, adatti al pilotaggio diretto di spie e contattori per motori. Per soddisfare le esigenze estese dei bus di campo, l'interfaccia Ethernet a doppia porta supporta collegamenti client/server simultanei, consentendo il monitoraggio HMI parallelo e la comunicazione peer-to-peer tra controllori. Le schede ausiliarie opzionali consentono ulteriori espansioni sul campo, supportando opzioni aggiuntive RS-232C, RS-485 o I/O analogici.

Matrice dei parametri operativi

Domande frequenti su diagnostica e manutenzione ingegneristica

Lo switch Ethernet integrato a doppia porta supporta indirizzi IP separati per ciascuna porta?

No. Le due porte Ethernet si collegano direttamente a uno switch di rete interno non gestito di livello 2. Condividono lo stesso indirizzo MAC e un'unica configurazione dell'indirizzo IP. Il design è ottimizzato per il collegamento hardware in cascata, eliminando la necessità di uno switch esterno all'interno del quadro di controllo.

Questa unità può eseguire codice di programma standard sviluppato per i processori CP1E precedenti?

Sì. L'architettura CP2E offre la compatibilità software retroattiva con il codice delle applicazioni CP1E. La conversione del programma viene completata direttamente negli ambienti CX-Programmer o Sysmac Studio, anche se le configurazioni di comunicazione devono essere aggiornate per fare riferimento ai nuovi registri hardware Ethernet.

Qual è il vantaggio funzionale dell'intervallo di temperatura operativa esteso del CP2E rispetto alle serie precedenti?

I micro PLC standard si guastano quando la temperatura ambiente nei quadri di controllo supera la soglia di 55 deg C. Il CP2E-N30DR-A presenta componenti elettronici potenziati, progettati per il funzionamento continuo da -20 a 60 deg C. Questo intervallo termico esteso riduce significativamente i costi dell'hardware di raffreddamento in ambienti esterni difficili, come le stazioni di pompaggio.

Quante unità di espansione possono essere aggiunte all'unità base CP2E-N30DR-A?

Il telaio CPU N30 consente il collegamento diretto di un massimo di 3 moduli di espansione CP1W opzionali. Questa configurazione permette ai tecnici sul campo di aumentare i punti digitali, aggiungere circuiti analogici o integrare ingressi per sensori di temperatura, mantenendo al contempo l'ingombro compatto originale.

Protocolli di messa in servizio sul campo e di sicurezza

• Orientamento del telaio e spazio libero: Montare il controller orizzontalmente su una guida DIN da 35 mm collegata a terra. Mantenere uno spazio libero verticale minimo di 50 mm sopra e sotto l'alloggiamento del dispositivo per favorire la convezione termica naturale. Questo spazio previene i guasti di elaborazione indotti dal calore durante le operazioni intensive di commutazione dei relè fino a 60 deg C.

• Integrità della messa a terra funzionale: Collegare un cavo di terra verde/giallo dedicato, di almeno 2.0 mm quadrati, dal morsetto a vite della terra funzionale (FG) direttamente alla barra collettrice principale in rame della messa a terra del sistema. Un percorso di terra a bassa resistenza protegge i microcontrollori interni dai disturbi industriali di modo comune.

• Norme per la soppressione delle correnti induttive: La durata dei contatti dei relè diminuisce rapidamente durante la commutazione di carichi induttivi. Collegare un circuito snubber RC esterno in parallelo a qualsiasi carico di elettrovalvola o contattore in CA. Per gli elementi induttivi a 24 VDC, installare un diodo volano di ricircolo ai capi del dispositivo.

• Isolamento dai disturbi Ethernet: Instradare le linee dell'infrastruttura di rete Ethernet attraverso canaline metalliche separate. Tenere i collegamenti di comunicazione separati dalle linee di distribuzione dei motori a 400 VAC o dalle fasi di uscita degli azionamenti a frequenza variabile (VFD) di almeno 300 mm, per preservare l'integrità dei dati.

• Coppia di serraggio delle viti dei morsetti: Utilizzare capicorda a puntale isolati crimpati per tutti i collegamenti di controllo e di alimentazione sul campo. Serrare tutte le viti M3 della morsettiera con una coppia costante di 0.5 N-m per prevenire punti di contatto allentati o percorsi ad alta resistenza.
