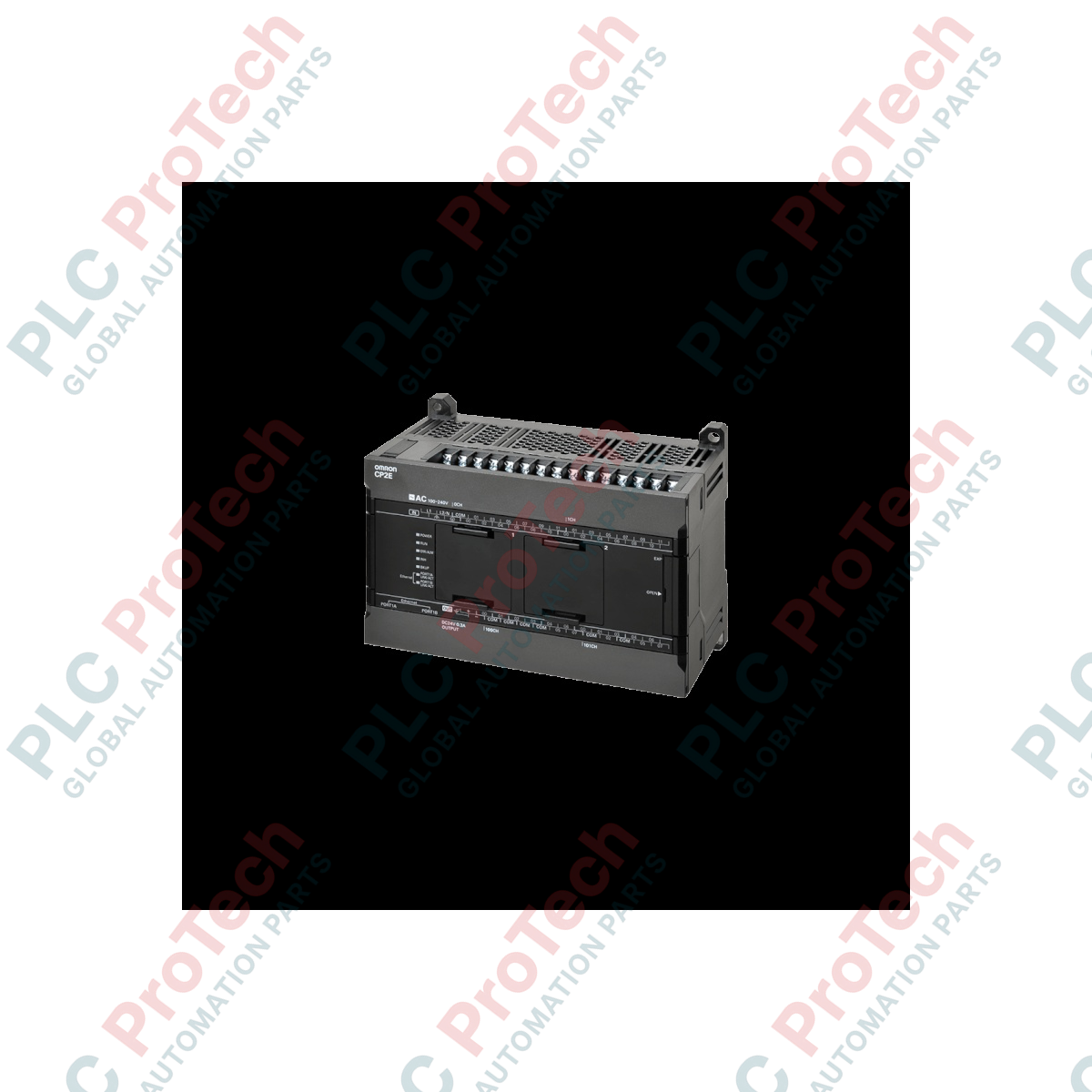

Controller programmabile Omron serie CP2E CP2E-N40DR-D

Descrizione

Progettato per le moderne architetture dell'Internet industriale delle cose (IIoT), il controllore logico programmabile Omron CP2E-N40DR-D è un'unità CPU altamente efficiente e connessa alla rete, progettata per macchinari compatti e sistemi di automazione distribuiti. Integrando due porte Ethernet integrate con funzionalità di switching, questo controllore elimina la necessità di switch di rete esterni, semplificando le topologie di linea e riducendo l'ingombro dell'hardware. Il processore dispone di 40 punti I/O digitali integrati (composti da 24 ingressi e 16 uscite a relè), oltre a un sistema di backup senza batteria e senza manutenzione, che garantisce la continuità operativa in ambienti di produzione difficili.

Caratteristiche principali

• Switch Ethernet integrato: Le due porte RJ45 consentono di realizzare direttamente reti Ethernet a cascata per collegamenti dati peer-to-peer e il monitoraggio HMI.
• Elaborazione ad alta velocità: Dotato di ingressi per contatori ad alta velocità fino a 100 kHz per il posizionamento rapido e la misurazione della frequenza.
• Design senza manutenzione: La memoria del programma e i dati standard vengono sottoposti a backup in modo sicuro nella memoria flash, eliminando il rischio di guasti della batteria.
• Capacità I/O espandibile: Supporta slot per schede opzionali per aggiungere comunicazioni seriali (RS-232C, RS-422A/485) o moduli di feedback analogico senza aumentare la larghezza dell'unità.

Applicazioni

• Pannelli decentralizzati per la strumentazione di pompaggio e trattamento delle acque.
• Reti di trasportatori e coordinamento delle macchine per l'imballaggio.
• Sistemi HVAC, camere ambientali e controller per l'automazione degli edifici.
• Apparecchiature specializzate per la movimentazione e lo smistamento dei materiali.

Specifiche tecniche

Modelli alternativi e compatibilità

Il controller di rete CP2E sostituisce le unità della serie CP1E-N precedenti, mantenendo la stessa spaziatura strutturale di montaggio. I programmi utente scritti per CP1E possono essere migrati all'architettura CP2E utilizzando gli strumenti di conversione del software CX-Programmer. Tuttavia, le velocità di esecuzione dell'elaborazione delle istruzioni sono significativamente superiori sul CP2E; potrebbe quindi essere necessario verificare nuovamente, durante la messa in servizio, i loop critici di temporizzazione hardware e le sequenze di interruzione ad alta velocità.

Insidie applicative e note ingegneristiche

Quando si utilizzano le uscite a relè integrate per carichi induttivi (come bobine di contattori per impieghi gravosi o solenoidi), è necessario installare soppressori di sovratensione esterni (filtri CR per carichi CA, diodi per carichi CC) direttamente ai terminali del carico. La mancata soppressione della forza controelettromotrice ad alta tensione causerà la saldatura dei contatti o microarchi, riducendo gravemente la durata elettrica dei relè meccanici integrati.

Suggerimenti per la messa in servizio e il cablaggio

Per ottimizzare l'affidabilità della trasmissione dei dati in ambienti con elevate interferenze elettromagnetiche, utilizzare cavi Ethernet di Categoria 5 (o superiore) a doppia schermatura. Collegare il terminale di terra funzionale del controller a un piano di terra dedicato per la riduzione del rumore (messa a terra di Classe D con resistenza inferiore a 100 ohm). Assicurarsi che i cavi dei segnali di ingresso non passino nello stesso condotto dei cavi di alimentazione CA ad alta tensione, per evitare l'accoppiamento dei segnali e falsi trigger di ingresso.
