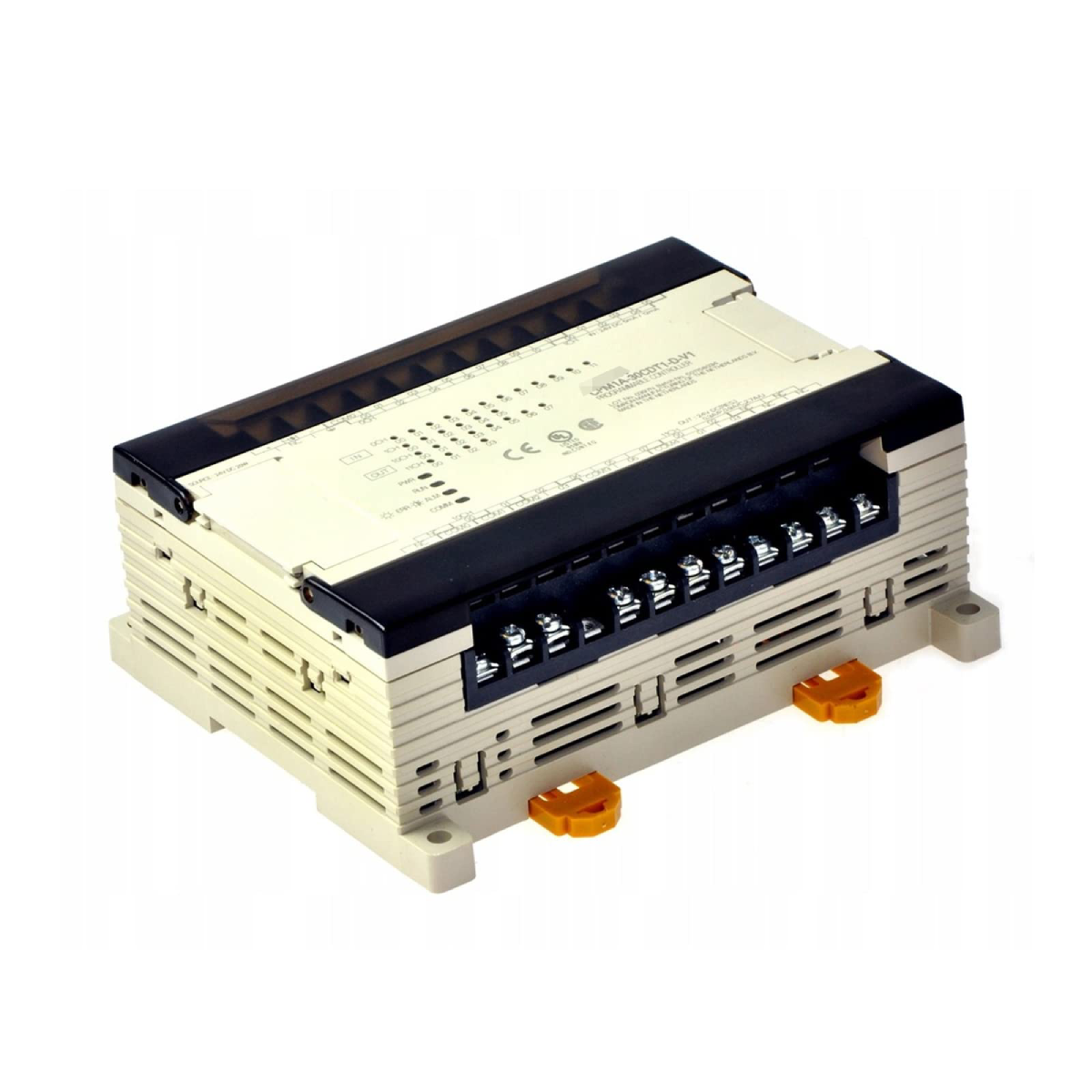

Omron CPM1A-30CDT1-D-V1 Mikro-SPS-Systemsteuerung

L' Omron CPM1A-30CDT1-D-V1 (CPM1A30CDT1DV1) è un micro PLC versatile e compatto, progettato per un controllo ad alta efficienza nell'automazione su piccola scala. In quanto parte della consolidata serie CPM1A, questo controller è ideale per applicazioni come il controllo di nastri trasportatori, i macchinari per l'imballaggio e i semplici sistemi di movimentazione dei materiali. Dotato di 18 ingressi digitali e 12 uscite a transistor, il CPM1A-30CDT1-D-V1 offre un'elevata densità di I/O a 30 punti in un formato compatto. Le funzionalità integrate di contatore ad alta velocità e uscita a impulsi lo rendono particolarmente efficace per le attività di posizionamento di base e i circuiti di feedback degli encoder, offrendo una soluzione conveniente per i costruttori di macchine che desiderano bilanciare prestazioni e spazio nel quadro.

Configurazione tecnica

L'architettura del CPM1A-30CDT1-D-V1 è ottimizzata per velocità e modularità. Con una velocità di esecuzione della logica fino a 0.72 µs, gestisce la logica di controllo discreta con elevata precisione. La designazione "T1" specifica uscite a transistor (tipo source) , comunemente utilizzate nei circuiti logici PNP in stile europeo, nei quali l'uscita fornisce la tensione positiva al carico.

Per i sistemi che richiedono una futura espansione, questa unità supporta fino a 3 moduli di espansione I/O, consentendo alla base a 30 punti di aumentare significativamente la propria capacità. Dispone di una capacità di programma di 2 kWord e di 1 kWord di memoria dati, sufficienti per una logica sequenziale complessa. La versione "V1" rappresenta una revisione hardware migliorata, che offre maggiore affidabilità e stabilità rispetto alla serie originale. L'alimentazione viene fornita tramite un ingresso standard a 24 VDC, rendendola compatibile con la maggior parte dei sistemi di distribuzione dell'alimentazione industriale.

Specifiche tecniche

Domande frequenti tecniche

D1: Qual è la differenza tra le uscite a transistor "source" e "sink"?

R1: Il CPM1A-30CDT1-D-V1 utilizza una logica "source" (PNP). Ciò significa che, quando un'uscita è attiva, collega il carico al terminale positivo (V+). Al contrario, la logica "sink" (NPN) collega il carico al terminale negativo (0V). Abbinare sempre il cablaggio di campo e i sensori alle specifiche PNP/source di questo modulo.

D2: Posso utilizzare questo PLC per un semplice controllo del movimento?

R2: Sì. Grazie all'uscita a impulsi integrata a 2 kHz e all'ingresso encoder a 5 kHz, è perfettamente adatto al posizionamento di base, ad esempio per controllare il driver di un motore passo-passo o monitorare un encoder rotativo a bassa velocità per il tracciamento di un nastro trasportatore.

D3: Quanti moduli di espansione posso aggiungere alla base a 30 punti?

R3: È possibile aggiungere un massimo di 3 moduli di espansione. Possono essere moduli I/O digitali, I/O analogici o moduli specializzati per sensori di temperatura, consentendo al CPM1A di gestire segnali più diversificati man mano che aumentano i requisiti della macchina.

Guida all'ingegneria e all'installazione

• Cablaggio e terminazione: Utilizzare capicorda a tubetto su tutti i collegamenti ai morsetti a vite. Considerata la profondità compatta di 50 mm, assicurarsi che la canalina portacavi consenta un "raggio di curvatura" sufficiente per i cavi di alimentazione a 24 VDC e i cavi I/O, così da evitare sollecitazioni meccaniche sui morsetti del PLC.

• Integrità del segnale a impulsi: Per l'ingresso encoder a 5 kHz, utilizzare cavi schermati a doppino intrecciato. Collegare a terra la schermatura solo dal lato PLC per evitare che le interferenze elettromagnetiche (EMI) inducano "impulsi fantasma", che potrebbero causare errori di posizionamento nella logica del programma da 2 kWord.

• Dissipazione del calore: Sebbene il PLC consumi poca energia, non montarlo direttamente sopra componenti che generano calore, come grandi VFD o resistori di potenza. Mantenere almeno 20 mm di spazio libero sopra e sotto l'unità per consentire la convezione naturale attraverso le aperture di raffreddamento.

Vantaggi tecnici

Il CPM1A-30CDT1-D-V1 si distingue per la sua lunga durata e l'affidabilità "installa e dimentica". La velocità di esecuzione di 0.72 µs garantisce che il PLC possa gestire variazioni degli ingressi ad alta frequenza senza saltare un ciclo di scansione. La sua capacità di espansione modulare consente ai costruttori di macchine di standardizzare una singola unità base personalizzando il numero di I/O per specifiche varianti della macchina. Inoltre, le uscite a 24 VDC di tipo source offrono una modalità di guasto più sicura secondo molti standard industriali, poiché un cortocircuito verso terra provoca generalmente l'intervento di un fusibile anziché uno stato energizzato involontario.
