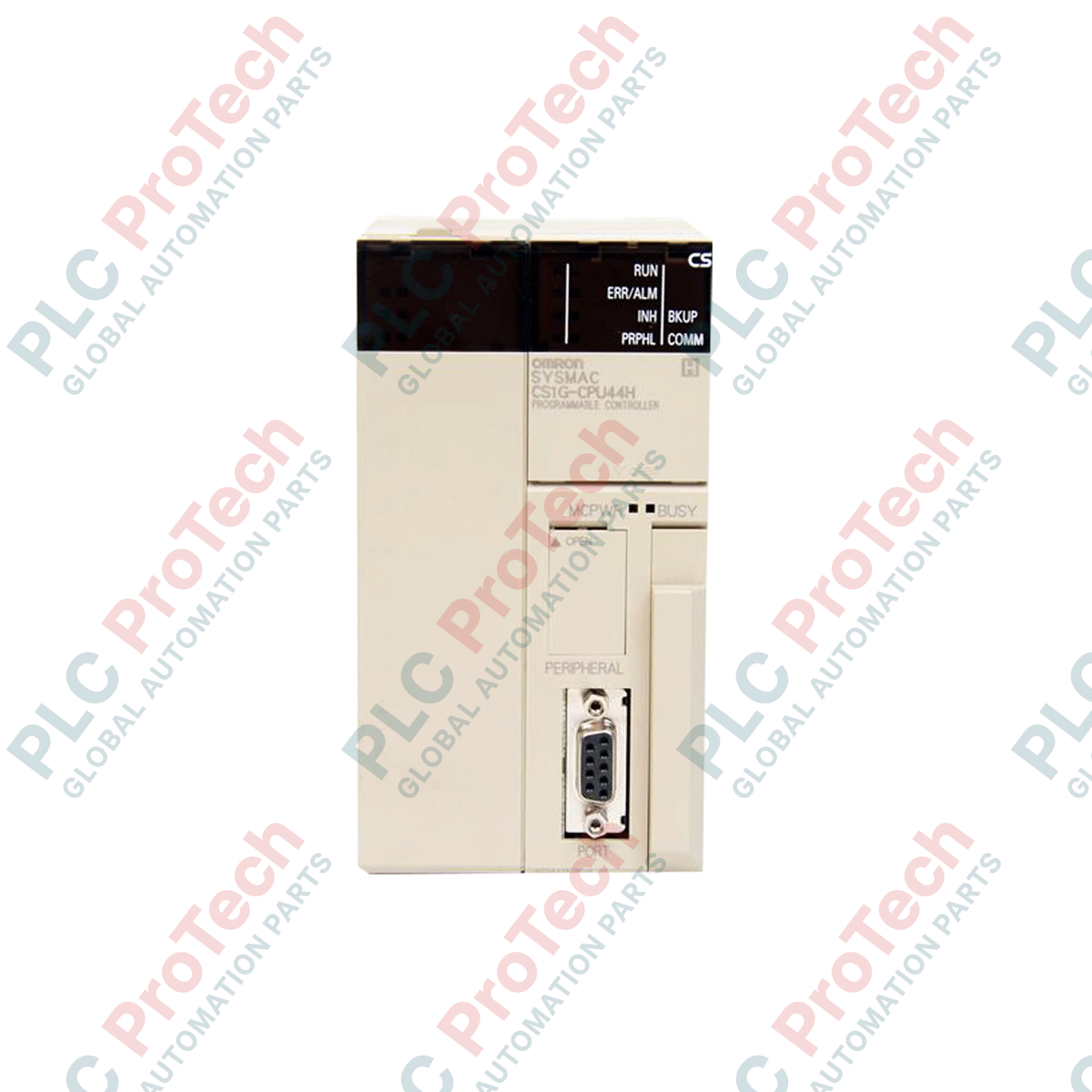

Unità CPU PLC Omron CS1G-CPU42H Serie CS1

Descrizione

Integrato nel sistema backplane modulare della serie CS di Omron, Omron CS1G-CPU42H è un'unità centrale di elaborazione affidabile, progettata per configurazioni di controllo industriale di media scala. Questo processore montato su rack offre elevate velocità di esecuzione delle istruzioni per gestire l'automazione discreta e le sequenze di processo di base. Ottimizzando i cicli di esecuzione dei programmi, garantisce una sincronizzazione altamente reattiva dei punti di I/O digitali e analogici nelle architetture di macchine locali ed espanse.

Caratteristiche

• Elaborazione ad alta velocità delle istruzioni di base, eseguite in 0.04 us per cicli di scansione rapidi.
• Architettura della memoria strutturata, con 10K passi di capacità di programma dedicata.
• Ampia capacità di memorizzazione dei registri, con 64K parole di memoria dati totale, suddivisa in 32K parole di DM e 32K parole di EM (1 banco).
• Ampio controllo locale espandibile, con supporto fino a 960 punti di I/O su un massimo di 2 rack di espansione.
• Porta periferica integrata e porta RS-232C per la programmazione locale diretta, il collegamento a interfacce uomo-macchina (HMI) e le comunicazioni con host.

Applicazioni

• Sistemi automatizzati di assemblaggio e trasporto che richiedono un controllo localizzato.
• Stazioni di pompaggio municipali per il trattamento delle acque e delle acque reflue.
• Linee per la lavorazione della pasta di cellulosa e della carta che richiedono un'integrazione I/O a media densità.
• Macchinari per imballaggio, etichettatura e riempimento con sistemi HMI integrati.

Specifiche tecniche

Collegamenti e interfacce

Modelli alternativi e compatibilità

Il CS1G-CPU42H appartiene alla linea standard di elaborazione CS1G. Se i requisiti del sistema impongono una logica di programma più ampia o registri DM aggiuntivi, è possibile passare al CS1G-CPU43H (20K passi, 128K parole DM) o al CS1G-CPU44H (30K passi) senza modificare la disposizione fisica del backplane. Quando si migrano programmi da sistemi C200HX/HG/HE precedenti alla piattaforma CS1G, verificare che le allocazioni di memoria delle unità I/O speciali siano state rimappate correttamente nelle impostazioni del progetto CX-Programmer, poiché le mappe di memoria differiscono tra le architetture C200H legacy e CS1.

Problemi applicativi e note tecniche

Questa unità CPU richiede un'attenta gestione termica quando viene installata all'interno di armadi di controllo sigillati. Mantenere sempre almeno 50 mm di spazio libero sopra e sotto i rack PLC per favorire la convezione naturale dell'aria. Tenere presente che il CS1G-CPU42H consuma 0.78 A di corrente di sistema a 5 VDC direttamente dal backplane; questo valore deve essere incluso nel calcolo del carico per assicurarsi che l'alimentatore del rack principale (ad esempio C200HW-PA204 / PA209R) non entri in arresto per sovracorrente.

Suggerimenti per la messa in servizio e il cablaggio

Per le comunicazioni RS-232C tramite la porta seriale, utilizzare sempre cavi a doppino intrecciato schermati, con la schermatura collegata a terra al terminale di terra del telaio (FG) esclusivamente sul lato del PLC. Ciò impedisce ai loop di massa di corrompere i dati di trasmissione seriale critici. Se si utilizza CX-Programmer per il caricamento o lo scaricamento iniziale, configurare gli interruttori DIP seriali situati dietro il coperchio frontale delle periferiche della CPU in modo che corrispondano ai parametri di comunicazione dell'interfaccia seriale della workstation.
