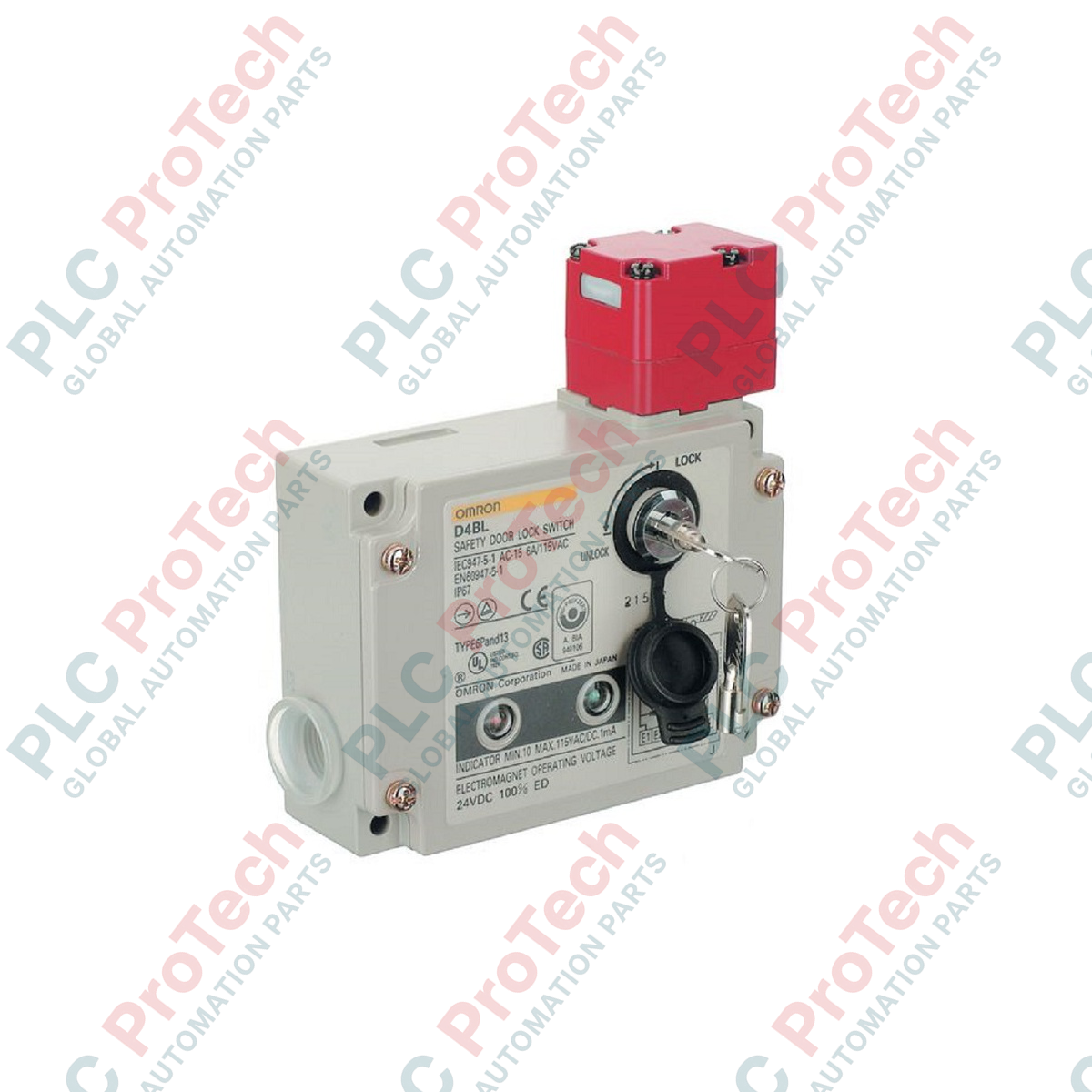

Omron D4BL-2CRA Interruttore di sicurezza per porta con blocco di protezione

Descrizione

Progettato per mettere in sicurezza cancelli di accesso industriali pesanti e involucri di macchinari pericolosi, Omron D4BL-2CRA è un interruttore di interblocco di sicurezza di livello industriale, progettato con un robusto blocco meccanico e un meccanismo di sblocco a solenoide a 24 V CC. Realizzato in conformità alle rigorose norme internazionali di sicurezza, questo dispositivo presenta una configurazione a doppio condotto e uscite con contatti multipli per garantire un monitoraggio affidabile delle porte e un'integrazione completa della sicurezza del sistema.

Questo interruttore funziona come dispositivo di interblocco di tipo 2 secondo EN ISO 14119 e utilizza una chiave attuatore codificata di basso livello. Per prevenire intrappolamenti o blocchi accidentali durante le interruzioni di corrente, una chiave di sblocco ausiliaria è integrata direttamente nell'alloggiamento robusto, consentendo lo sblocco manuale da parte del personale di manutenzione autorizzato. La robusta struttura meccanica raggiunge un grado di protezione IP67, garantendo un funzionamento affidabile in ambienti difficili contaminati da polvere, detriti e spruzzi d'acqua a bassa pressione.

Caratteristiche

• Blocco meccanico fail-safe: utilizza un principio di bloccaggio meccanico fisico che fissa la chiave dell'attuatore quando viene inserita, richiedendo l'eccitazione del solenoide a 24 V CC per lo sblocco.
• Uscita multicontatto: dotato di contatti 1NC/1NO per il rilevamento della porta aperta/chiusa, affiancati da un contatto dedicato dell'interruttore 1NC per il monitoraggio del blocco; entrambi funzionano con meccanismo ad azione lenta.
• Orientamento flessibile della testa: il meccanismo della testa regolabile consente fino a quattro diverse direzioni di montaggio, ottimizzando le possibilità di allineamento durante l'installazione del sistema.
• Sblocco ausiliario: la chiave di sblocco ausiliaria integrata consente lo sblocco manuale durante le procedure di manutenzione o in caso di emergenza.
• Ingressi per condotti G1/2: la struttura a doppio ingresso per condotti semplifica la disposizione del cablaggio e la separazione delle linee di alimentazione dai segnali di controllo.

Applicazioni

• Linee di assemblaggio automobilistico: protegge le recinzioni delle celle robotizzate, dove l'accesso deve essere vietato finché i cicli automatizzati non sono completamente terminati.
• Centri di lavorazione: installato sui cancelli di sicurezza di macchinari CNC ad alta velocità per fresatura, tornitura e rettifica, per impedire l'accesso durante la decelerazione del mandrino.
• Zone di imballaggio e pallettizzazione: impedisce agli operatori di accedere ai pericolosi percorsi dei trasportatori in movimento e alle zone automatizzate di reggiatura.
• Miscelatori industriali pesanti: garantisce che le porte di carico del materiale rimangano bloccate finché non viene verificato l'arresto completo delle pale di miscelazione.

Specifiche tecniche

Considerazioni tecniche empiriche

Modelli alternativi e compatibilità

Il D4BL-2CRA è una variante con blocco meccanico e rilascio tramite solenoide, il che significa che si basa sulla forza di una molla per bloccare il cancello e sull'alimentazione a 24 VDC per rilasciarlo. Nelle applicazioni in cui l'uscita immediata durante un'interruzione di corrente è un requisito di sicurezza, i modelli con blocco meccanico sono altamente preferibili perché rimangono fisicamente bloccati, salvo azionamento tramite la chiave di sblocco meccanico. Ciò contrasta con i modelli con blocco a solenoide (come il D4BL-2GRA), che si sbloccano immediatamente in caso di perdita di alimentazione, un comportamento che può essere pericoloso nei processi con lunghi tempi di arresto.

Problemi applicativi e note tecniche

Durante l'integrazione del sistema, assicurarsi che la bobina del solenoide non rimanga eccitata continuamente per periodi prolungati oltre i parametri di progetto, poiché l'eccitazione continua causerebbe sollecitazioni termiche. Utilizzare la logica del PLC per attivare a impulsi la bobina di rilascio solo quando la macchina ha raggiunto la verifica di velocità zero e disattivare il segnale di eccitazione una volta confermato lo stato di apertura del cancello.

Suggerimenti per la messa in servizio e il cablaggio

Il disallineamento fisico dell'attuatore è la causa principale del guasto prematuro dell'interruttore. Durante il montaggio, assicurarsi che il cancello meccanico sia dotato di battute fisiche della porta. L'interruttore di sicurezza non deve mai essere utilizzato come battuta meccanica; le forze d'urto deformerebbero la testa di ingresso della chiave, causando il guasto dei contatti di monitoraggio del blocco. I collegamenti della canalina devono essere sigillati con pressacavi adeguati per mantenere l'integrità IP67.
