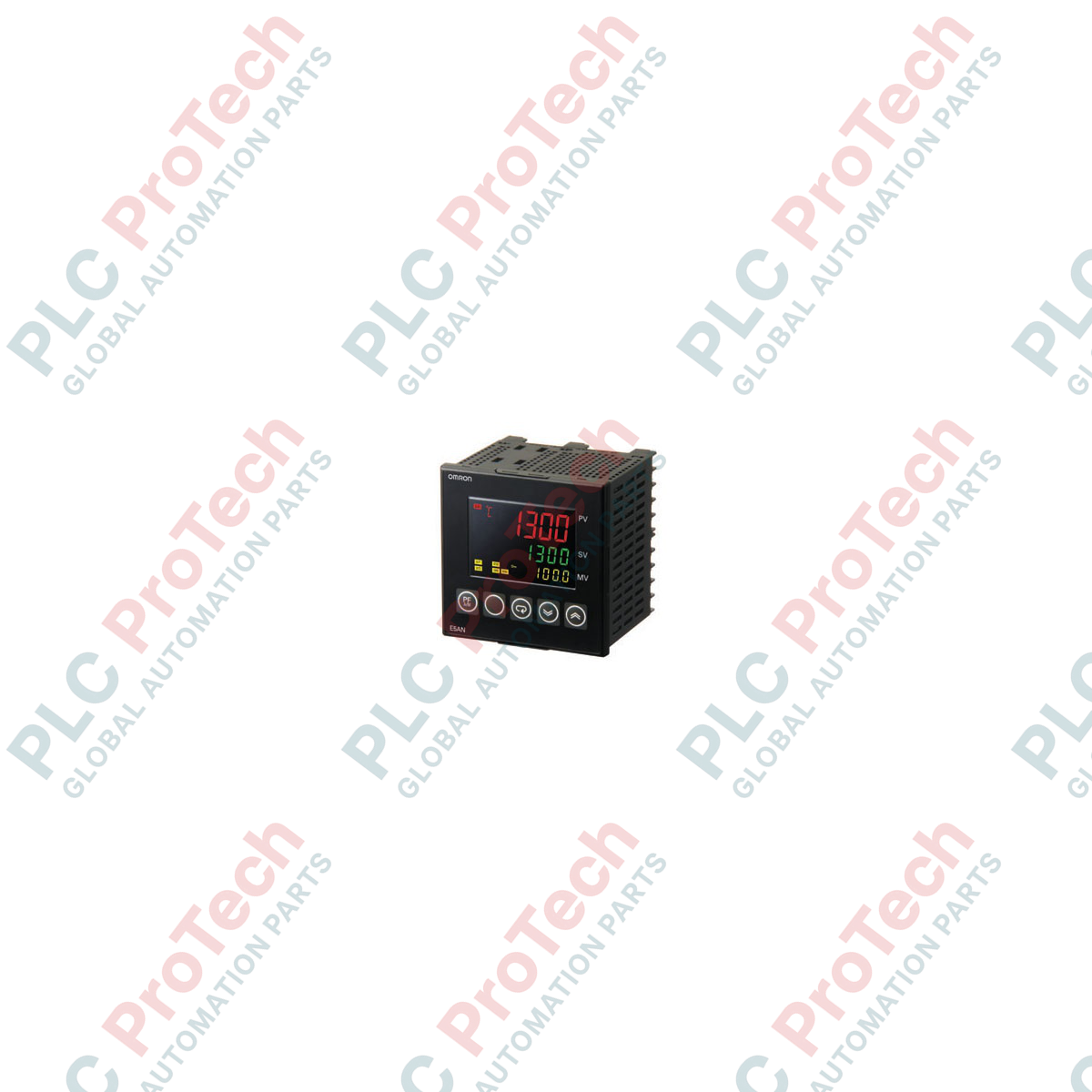

Controller digitale della temperatura serie E5AN OMRON E5AN-Q3MT-500-N

Panoramica tecnica

Il E5AN-Q3MT-500-N è un avanzato regolatore digitale industriale della temperatura da 1/4 DIN, progettato per la regolazione di precisione dei processi termici. In applicazioni industriali mission-critical, come la produzione di semiconduttori, l'estrusione della plastica, il trattamento termico metallurgico e la ricottura del vetro, una rigorosa stabilizzazione termica è fondamentale per prevenire difetti strutturali e ridurre al minimo i tempi di inattività operativa. Questo regolatore utilizza un avanzato algoritmo di controllo 2-PID con autoregolazione per ottenere profili termici ottimali, sopprimendo al contempo il superamento del setpoint. Dotato di un ciclo di campionamento ad alta velocità di 60 millisecondi e di ingressi multipli ad alta risoluzione, lo strumento garantisce un controllo deterministico del processo in presenza di variazioni altamente dinamiche del carico termico.

Architettura di controllo e configurazione del sistema

Il regolatore è progettato con una configurazione hardware modulare, adattata ai circuiti di processo ad alta affidabilità. Dispone di uno stadio di ingresso universale che supporta nativamente diversi tipi di termocoppie (K, J, T, E, L, U, N, R, S, B, W, PL II), termoresistenze al platino (Pt100, JPt100) e ingressi analogici in tensione/corrente (4-20 mA, 0-20 mA, 1-5 V, 0-5 V, 0-10 V). Il blocco dell'uscita di controllo è configurato con un'uscita in tensione (12 VDC), ottimizzata per il pilotaggio di relè a stato solido (SSR) esterni nelle applicazioni di controllo proporzionale ad alta frequenza di commutazione. Per migliorare gli interblocchi di sicurezza locali, l'architettura include tre uscite relè ausiliarie indipendenti per una segnalazione flessibile degli allarmi. Il suffisso "-500" indica l'inclusione di una copertura dei terminali come accessorio di sicurezza standard, che protegge i tecnici sul campo dai percorsi dei terminali ad alta tensione.

Specifiche dell'apparecchiatura

FAQ sull'hardware

Qual è la differenza funzionale tra il precedente E5AN-Q3MT-500 e la versione "-N"?
La designazione "-N" indica la generazione aggiornata della serie OMRON. Offre un ciclo di campionamento migliorato di 60 ms (rispetto ai 250 ms precedenti), un pannello display aggiornato a 11 segmenti ad alta visibilità e parametri di regolazione avanzata ampliati. Funge da sostituto direttamente compatibile verso il basso per i modelli precedenti privi della designazione N.

Le uscite relè ausiliarie di questa unità possono essere configurate come uscite di controllo?
No. La regolazione del circuito principale deve essere gestita dall'uscita in tensione a 12 VDC che pilota un SSR. Le tre uscite ausiliarie sono esclusivamente relè interni mappati via software, riservati agli allarmi di evento (ad esempio, limiti superiore/inferiore, deviazione, interruzione del circuito) o agli interblocchi logici di base.

Questo modello richiede ponticelli hardware manuali per passare da una termocoppia di tipo K a un sensore RTD Pt100?
Non sono necessarie modifiche ai ponticelli hardware. Lo stadio di ingresso è completamente universale. I tecnici sul campo devono semplicemente modificare la configurazione dei parametri software interni tramite il pannello display anteriore o il software CX-Thermo per cambiare le caratteristiche del sensore.

Direttive per l'installazione sul campo e il cablaggio

• Apertura del quadro e montaggio: Predisporre un'apertura quadrata standard da 1/4 DIN nel pannello, delle dimensioni di 92 mm x 92 mm. Inserire il regolatore dalla parte anteriore del pannello e fissarlo saldamente dalla parte posteriore utilizzando le staffe di montaggio in dotazione. Serrare le viti di fissaggio con una coppia da 0,43 a 0,58 N-m per garantire una tenuta ermetica del pannello frontale conforme a NEMA 4X/IP66.
• Schermatura del sensore e separazione degli ingressi: Per ridurre al minimo l'interferenza del rumore ad alta frequenza sugli ingressi a bassa tensione delle termocoppie o degli RTD, far passare i cavi dei sensori attraverso canaline metalliche dedicate e messe a terra. Assicurarsi che le linee di ingresso siano separate di almeno 200 mm dagli interruttori di alimentazione ad alta potenza a 230/400 VAC e dalle linee di alimentazione dei motori.
• Cablaggio SSR per il controllo proporzionale: Collegare l'uscita di controllo in tensione a 12 VDC direttamente ai terminali di ingresso del relè a stato solido (SSR) esterno. Rispettare la polarità corretta (terminale 1 positivo, terminale 2 negativo). Assicurarsi che la corrente complessiva del circuito non superi 21 mA per evitare danni al transistor interno.
• Gestione termica e ambientale: Evitare di installare l'unità in ambienti con elevate concentrazioni di gas corrosivi (come zolfo o ammoniaca). Quando si montano più regolatori orizzontalmente in un'unica matrice del pannello, mantenere una distanza minima di 20 mm tra le unità e assicurarsi che la temperatura ambiente interna del pannello rimanga inferiore a 55 deg C.
