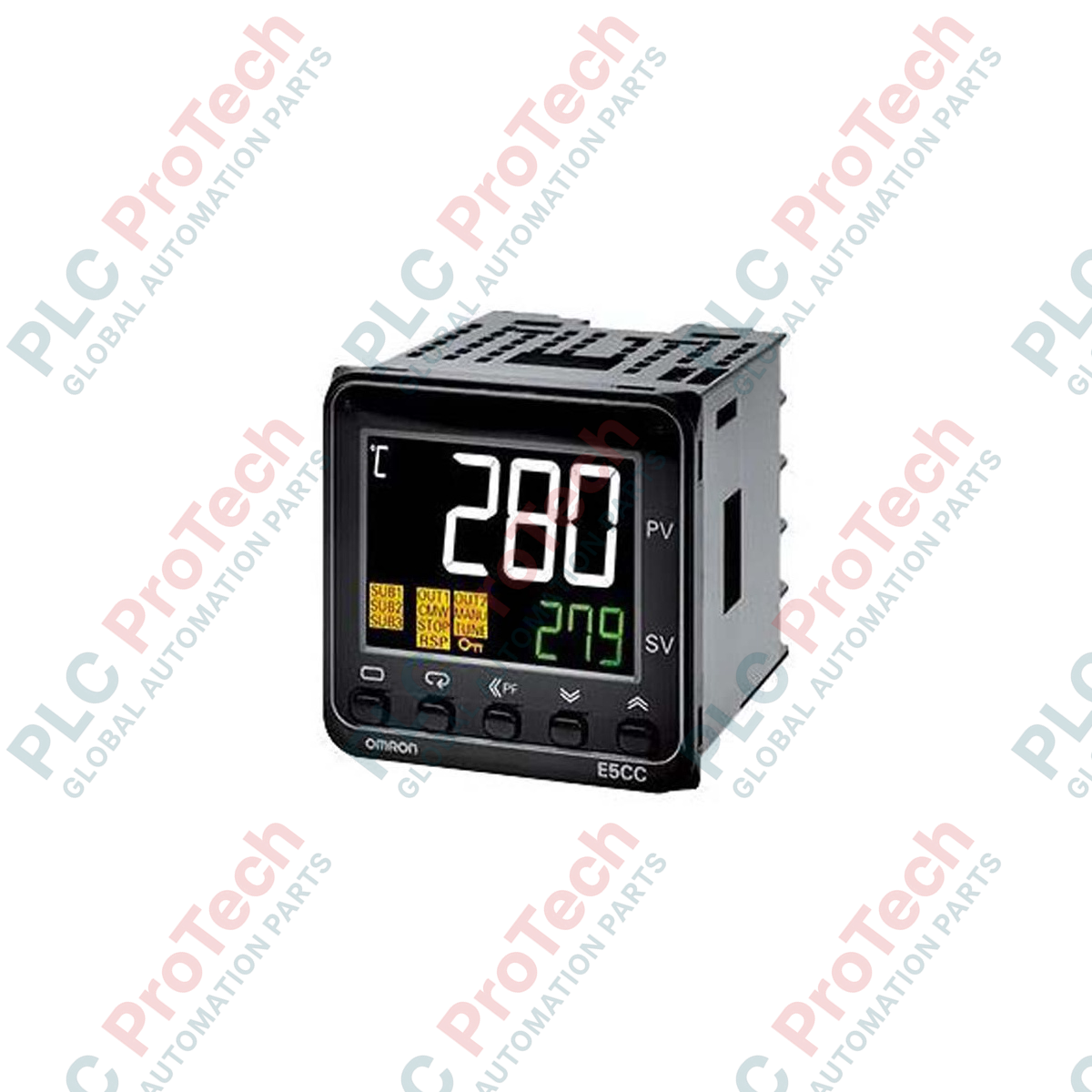

Controllore digitale della temperatura Omron E5CC-RX2ADM-800 serie E5CC

Descrizione

Progettato per una regolazione altamente precisa dei processi termici, il controller digitale di temperatura Omron E5CC-RX2ADM-800 offre un controllo PID avanzato in un formato compatto da 48x48 mm (1/16 DIN). Questo strumento è dotato di un display LCD bianco ad alto contrasto con caratteri alti 15.2 mm, che garantisce la massima leggibilità nei pannelli di controllo ad alta densità. Alimentato da un'alimentazione ausiliaria da 24 VCA/VCC, il dispositivo integra una logica di controllo 2-PID con autotuning per ridurre al minimo il superamento del setpoint e stabilizzare le variazioni di temperatura nei sistemi termici più esigenti. Dotato di una uscita di controllo a relè e di due uscite ausiliarie, questo hardware è progettato per l'integrazione diretta in macchine industriali, linee di confezionamento e camere climatiche.

Caratteristiche

• Ingresso sensore universale: Supporto diretto per termocoppie multi-intervallo, termometri a resistenza di platino (RTD) e ingressi analogici di corrente/tensione.
• Doppi relè ausiliari: Due uscite a relè ausiliarie indipendenti per allarmi, controlli di limite o interblocchi del sistema.
• Algoritmi di controllo avanzati: Ciclo di campionamento ad alta velocità di 50 ms, combinato con il controllo 2-PID e le funzionalità di autotuning (AT).
• Visibilità migliorata: Ampio segmento del display PV bianco e di facile lettura, in contrasto con lo sfondo scuro.
• Profondità compatta: Solo 60 mm di profondità dietro il pannello, per ridurre al minimo l'ingombro dell'armadio e massimizzare lo spazio per il cablaggio.

Applicazioni

• Estrusione e stampaggio della plastica: Controllo accurato del riscaldamento delle zone del cilindro e stabilizzazione della temperatura della filiera.
• Macchinari per il confezionamento: Gestione precisa della temperatura delle barre saldanti per garantire l'integrità uniforme delle confezioni.
• Forni e fornaci industriali: Profilazione termica ad alta affidabilità e regolazione delle curve di riscaldamento multistadio.
• Processamento di alimenti e bevande: Monitoraggio della temperatura conforme ai requisiti igienico-sanitari e controllo del ciclo di pastorizzazione.

Tabella delle specifiche tecniche

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

L'E5CC-RX2ADM-800 è un sostituto funzionale diretto dei modelli precedenti, come la serie E5CN-R2MD-500. Tuttavia, durante il passaggio alla piattaforma E5CC, verificare i collegamenti dei cavi: l'E5CC utilizza una disposizione fisica dei pin diversa rispetto alle generazioni precedenti. Se l'applicazione si basa su un'uscita a impulsi di tensione per relè a stato solido (SSR), non utilizzare il modello RX; selezionare invece l'E5CC-QX2ADM-800 per evitare danni al meccanismo del relè causati dalla commutazione ad alta frequenza.

Problemi applicativi e note tecniche

Poiché questo modello è progettato per un'alimentazione a 24 V CA/CC, è altamente sensibile alle cadute di tensione lungo le linee di distribuzione CC lunghe nei quadri di controllo. Assicurarsi che l'alimentatore sia situato vicino allo strumento e isolato dai dispositivi di commutazione induttivi ad alta potenza. L'utilizzo di uscite ausiliarie con carichi CA ad alta corrente prossimi al limite di 3 A senza snubber RC ridurrà significativamente la durata elettrica dei relè di uscita interni a causa dell'arco sui contatti.

Suggerimenti per la messa in servizio e il cablaggio

Per configurare i parametri prima di alimentare il quadro, utilizzare il software Omron CX-Thermo insieme all'interfaccia della porta di configurazione sul pannello frontale. Questo approccio consente di configurare i parametri tramite una connessione alimentata dal bus USB, eliminando completamente la necessità di collegare l'alimentazione di campo a 24 V durante la fase di progettazione. Assicurarsi di collegare a terra il cavo schermato analogico del sensore vicino al punto di ingresso nel pannello, anziché instradarlo insieme ai cavi CA ad alta tensione.
