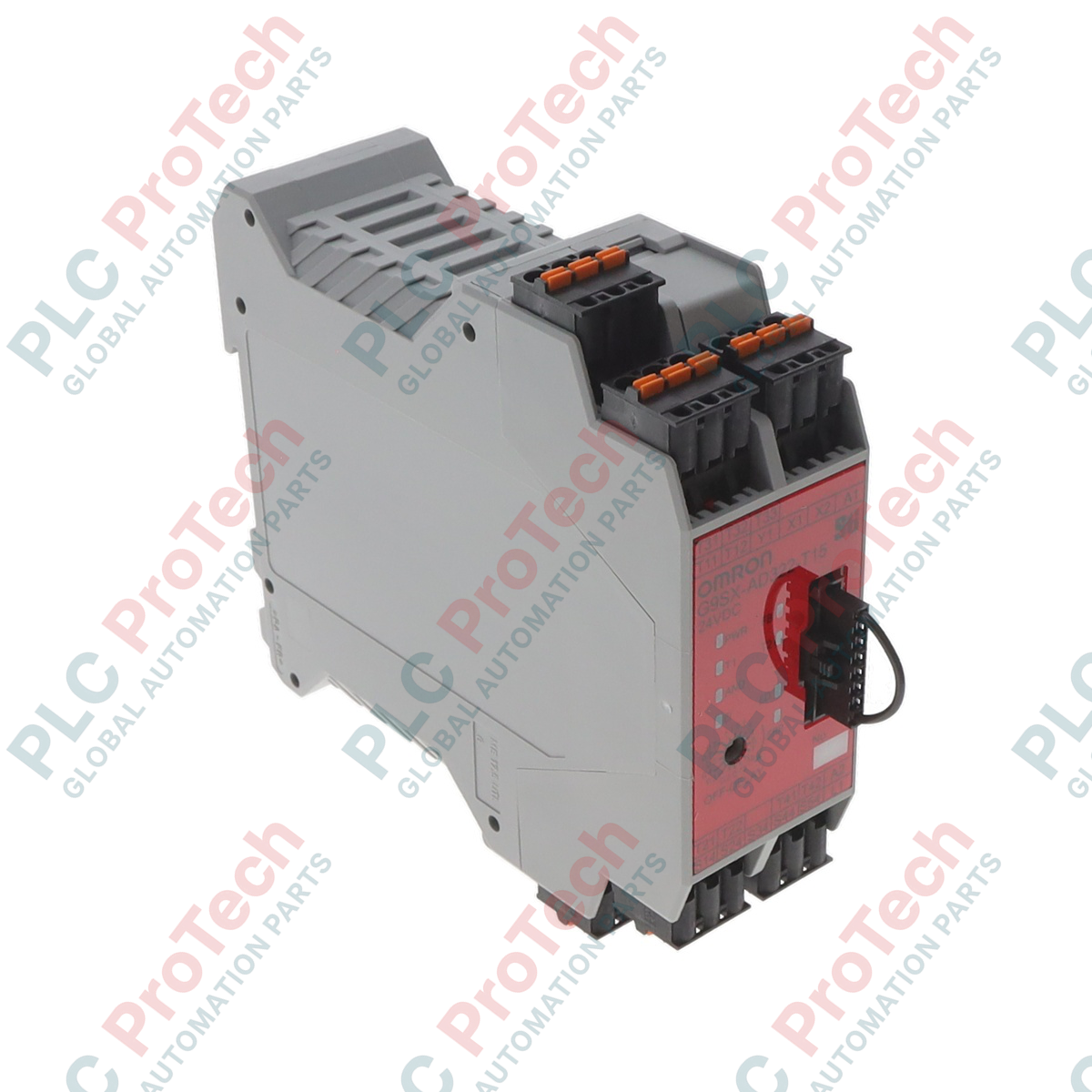

Omron G9SX-ADA222-T15-RC Unità di sicurezza flessibile serie G9SX

Descrizione

La gestione di circuiti di controllo della sicurezza complessi nei macchinari automatizzati richiede un'elaborazione logica affidabile, che l'unità di sicurezza avanzata Omron G9SX-ADA222-T15-RC esegue con precisione a stato solido. Questo controller di sicurezza flessibile integra funzioni di collegamento logico AND per facilitare il networking avanzato della sicurezza tra moduli distribuiti, senza bisogno di un PLC di sicurezza. Dotato di uscite a transistor MOSFET a canale P ad alta velocità, offre una lunga durata operativa ed elimina l'usura meccanica associata alle tradizionali unità di sicurezza basate su relè.

Progettato per architetture di sicurezza flessibili, questo dispositivo fornisce uscite istantanee e uscite con ritardo allo spegnimento configurato, supportando requisiti complessi per le categorie di arresto. L'integrazione di moderni morsetti a gabbia elastica garantisce un contatto elettrico affidabile in presenza di forti vibrazioni industriali, rendendolo ideale per ambienti di produzione e assemblaggio soggetti a forti vibrazioni.

Caratteristiche

• Funzioni logiche avanzate: supporta collegamenti logici AND per connettere più unità di sicurezza e realizzare sequenze di arresto coordinate.
• Due tipi di uscite a stato solido: dotata di 2 uscite di sicurezza istantanee e 2 uscite di sicurezza con ritardo allo spegnimento per un controllo preciso dell'arresto della macchina.
• Ritardo allo spegnimento configurabile: dispone di un timer di ritardo allo spegnimento selezionabile, regolabile fino a 15 secondi.
• Terminali a gabbia elastica: la tecnologia di collegamento a gabbia elastica sganciabile riduce i tempi di cablaggio e previene i collegamenti allentati causati dalle vibrazioni meccaniche.
• Diagnostica completa: gli indicatori LED di stato integrati semplificano la risoluzione dei problemi visualizzando gli ingressi di sicurezza, il feedback e i codici di errore interni del sistema.

Applicazioni

• Cellette robotizzate: monitoraggio coordinato dei circuiti di arresto di emergenza, delle barriere fotoelettriche e degli interblocchi delle porte di sicurezza.
• Macchinari soggetti a forti vibrazioni: linee per l'imballaggio, la movimentazione dei materiali e l'assemblaggio automobilistico, dove l'allentamento delle viti dei terminali costituisce un rischio.
• Linee di produzione multi-zona: zone di sicurezza interbloccate complesse che richiedono collegamenti logici AND tra i circuiti di protezione locali.

Specifiche tecniche

Considerazioni tecniche basate sull'esperienza

Sulla base delle esperienze di messa in servizio sul campo, durante la progettazione e l'implementazione è necessario considerare diversi fattori critici a livello di sistema:

Modelli alternativi e compatibilità

La sigla "RC" nella designazione del modello indica morsetti a molla. Se si sostituisce una versione precedente "RT" con morsetti a vite, il circuito logico interno, la diagnostica e le configurazioni del cablaggio delle uscite ausiliarie rimangono completamente identici. Ciò consente una sostituzione a caldo diretta del corpo dell'unità se si mantiene la stessa disposizione del cablaggio di base, ma è necessario verificare la compatibilità della morsettiera.

Problemi applicativi e note tecniche

Poiché le uscite di sicurezza sono MOSFET P-channel a stato solido, presentano una piccola corrente di dispersione nello stato OFF. Quando si collegano queste uscite di sicurezza a ingressi digitali PLC o microrelè altamente sensibili, assicurarsi che il carico dell'ingresso assorba corrente sufficiente a portare la tensione al di sotto della soglia OFF del dispositivo a valle. Inoltre, quando si utilizzano più unità ravvicinate all'interno di quadri non ventilati, mantenere uno spazio laterale di 10 mm per evitare l'accumulo di calore durante il funzionamento ai valori massimi nominali di corrente dell'alimentazione ausiliaria e delle uscite di sicurezza.

Suggerimenti per la messa in servizio e il cablaggio

Quando si configurano collegamenti logici AND tra più unità G9SX, assicurarsi che le linee di comunicazione collegate ai morsetti L1 e L2 siano adeguatamente schermate e tenute lontane dai cavi del motore ad alta tensione per evitare interventi di sicurezza indesiderati causati dal rumore. Assicurarsi che il circuito di feedback e reset (morsetti T31, T32 per il reset manuale oppure T31, T33 per il reset automatico) abbia una continuità dei contatti verificata prima di alimentare il modulo; una mancata corrispondenza all'avvio attiverà un guasto interno del circuito, bloccando l'unità.
