Manufacturer: Omron
Product No.: H7CX-A4WSD-N
Country of origin:Japan
Product Type: Contatori multifunzione
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 10,0 cm x 8,0 cm x 8,0 cm
Shipping port: Xiamen
Warranty: 12 months

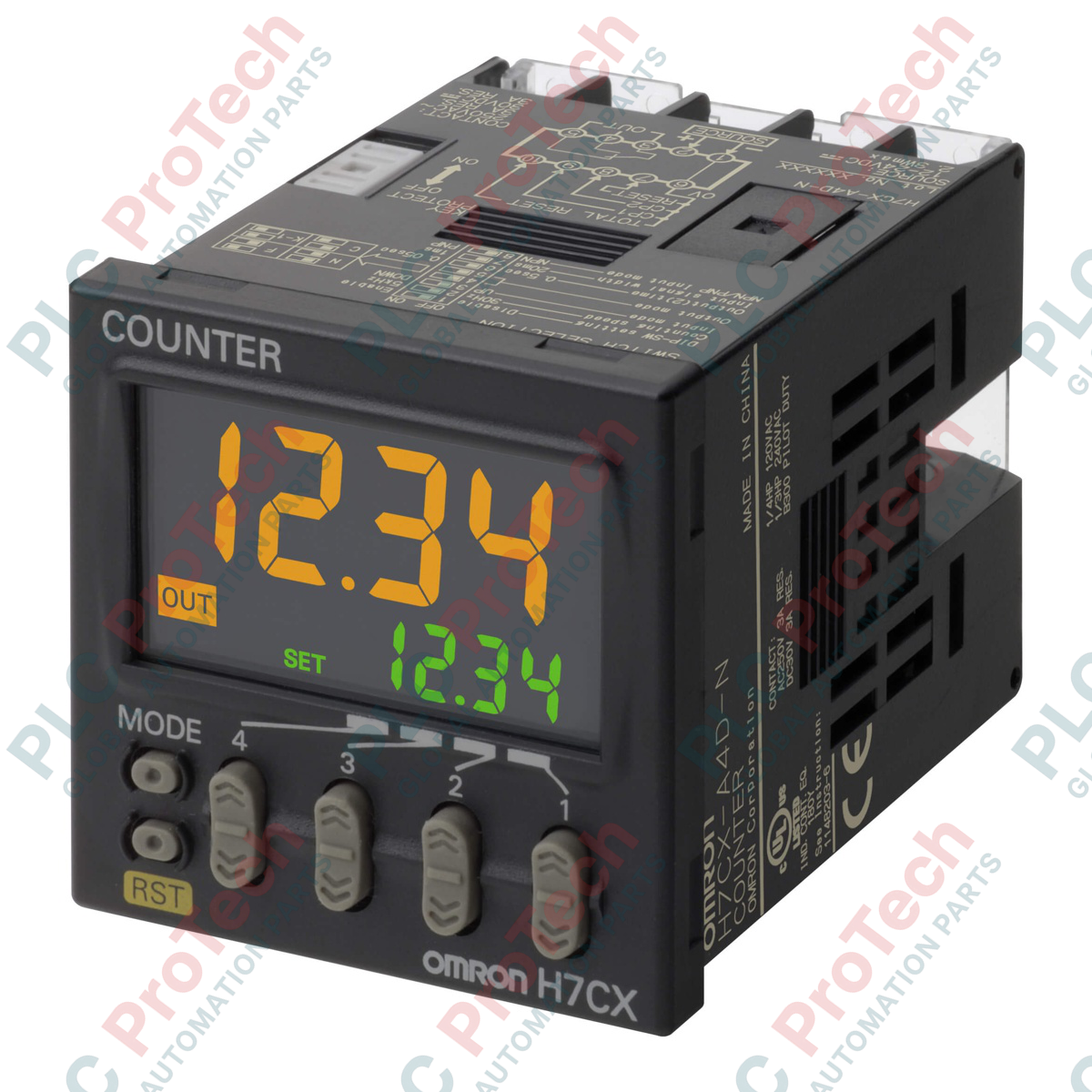

L'efficienza operativa nei processi industriali di movimentazione e conteggio è ottimizzata dall'Omron H7CX-A4WSD-N, un contatore digitale multifunzione a 4 cifre e tachimetro altamente configurabile, progettato per un controllo preciso dell'automazione. Questa unità integra una configurazione preset a 2 stadi con uscita a transistor e funziona con alimentazione CC a bassa tensione, risultando ideale per sistemi di controllo dinamici che richiedono tempi di commutazione rapidi e un feedback visivo affidabile. Grazie a un LCD trasmissivo negativo con avvisi programmabili di cambio colore, gli operatori possono verificare istantaneamente lo stato del processo a distanza.
| Parametro | Specifica |
|---|---|
| Produttore | Omron Industrial Automation |
| Numero di modello | H7CX-A4WSD-N |
| Tensione di alimentazione | Da 12 a 24 VDC (ondulazione consentita: max. 20%) |
| Consumo energetico | Circa 3.3 W a 24 VDC |
| Numero di cifre | 4 cifre (da -999 a 9999) |
| Configurazione | Impostazione a 2 stadi |
| Tipo di uscita | Uscita a transistor (collettore aperto NPN/PNP, max. 30 VDC, max. 100 mA) |
| Velocità massima di conteggio | 30 Hz o 5 kHz (selezionabile; larghezza minima dell'impulso 16.7 ms o 0.1 ms) |
| Backup della memoria | EEPROM (min. 100.000 riscritture, conservazione dei dati per 10 anni) |
| Metodo di collegamento | Morsetti a vite M3.5 |
| Temperatura ambiente di esercizio | -10 a 55 °C (senza formazione di ghiaccio o condensa) |
| Paese di origine | Giappone |
| Peso di spedizione (calcolato) | 0.25 kg |
| Dimensioni dell'imballaggio (calcolate) | 10,0 cm x 8,0 cm x 8,0 cm |
Omron H7CX-A4WSD-N è il sostituto aggiornato diretto del precedente modello H7CX-A4WSD (senza suffisso N). Questa variante aggiornata presenta una profondità dell'alloggiamento significativamente inferiore (59 mm rispetto a 78 mm), risultando altamente compatibile con gli involucri moderni con spazio limitato. Le configurazioni di cablaggio esistenti e le designazioni dei terminali rimangono identiche, facilitando una sostituzione diretta senza problemi.
Le uscite di controllo a transistor integrate sono omologate esclusivamente per il funzionamento in CC (30 VCC, 100 mA massimo). Il collegamento diretto di carichi induttivi in CA a questi terminali causerà il guasto permanente dei semiconduttori. Quando si pilotano relè esterni in CC o bobine di solenoidi, è necessario installare un diodo di ricircolo esterno ai capi del carico per sopprimere i picchi di controforza elettromotrice. Inoltre, l'unità è omologata per 12-24 VCC; verificare che l'ondulazione dell'alimentatore non superi il 20% per evitare un comportamento irregolare del display o micro-reset.
Configurare sempre l'impostazione della modalità di ingresso (sinking o sourcing) nel menu dei parametri delle funzioni prima di collegare i sensori. Una configurazione errata della logica di ingresso impedirà all'unità di registrare gli impulsi in ingresso anche se il sensore fisico funziona correttamente. Per ridurre al minimo le interferenze elettromagnetiche ad alta frequenza, instradare tutte le linee di ingresso dei segnali (CP1, CP2 e Reset) in una canalina metallica separata e collegata a terra, lontano dai cavi di alimentazione CA ad alta corrente.
AVVERTENZA CRITICA
Isolare e bloccare tutte le fonti di alimentazione esterne prima di eseguire i collegamenti dei terminali. L'utilizzo o la manutenzione di questo strumento mentre è alimentato comporta il rischio di scosse elettriche e potenziali danni ai circuiti logici interni. Lasciare scaricare completamente ogni capacità residua del sistema prima di iniziare i lavori.
Predisporre un'apertura standard nel pannello di 48 x 48 mm per montaggio DIN. Inserire l'unità contatore dalla parte anteriore del pannello e fissarla saldamente utilizzando l'adattatore di montaggio fornito, dalla parte posteriore.
Eseguire il cablaggio dei terminali utilizzando capicorda a crimpare M3.5. Assicurarsi che i collegamenti dell'alimentazione CC siano effettuati nelle posizioni designate dei terminali positivo e negativo, rispettando la polarità corretta.
Applicare l'alimentazione in ingresso e accedere al menu delle impostazioni dei parametri per verificare che la modalità di configurazione desiderata (contatore o tachimetro) e il limite di velocità in ingresso (30 Hz/5 kHz) siano conformi ai vincoli del sistema.
