Manufacturer: Omron

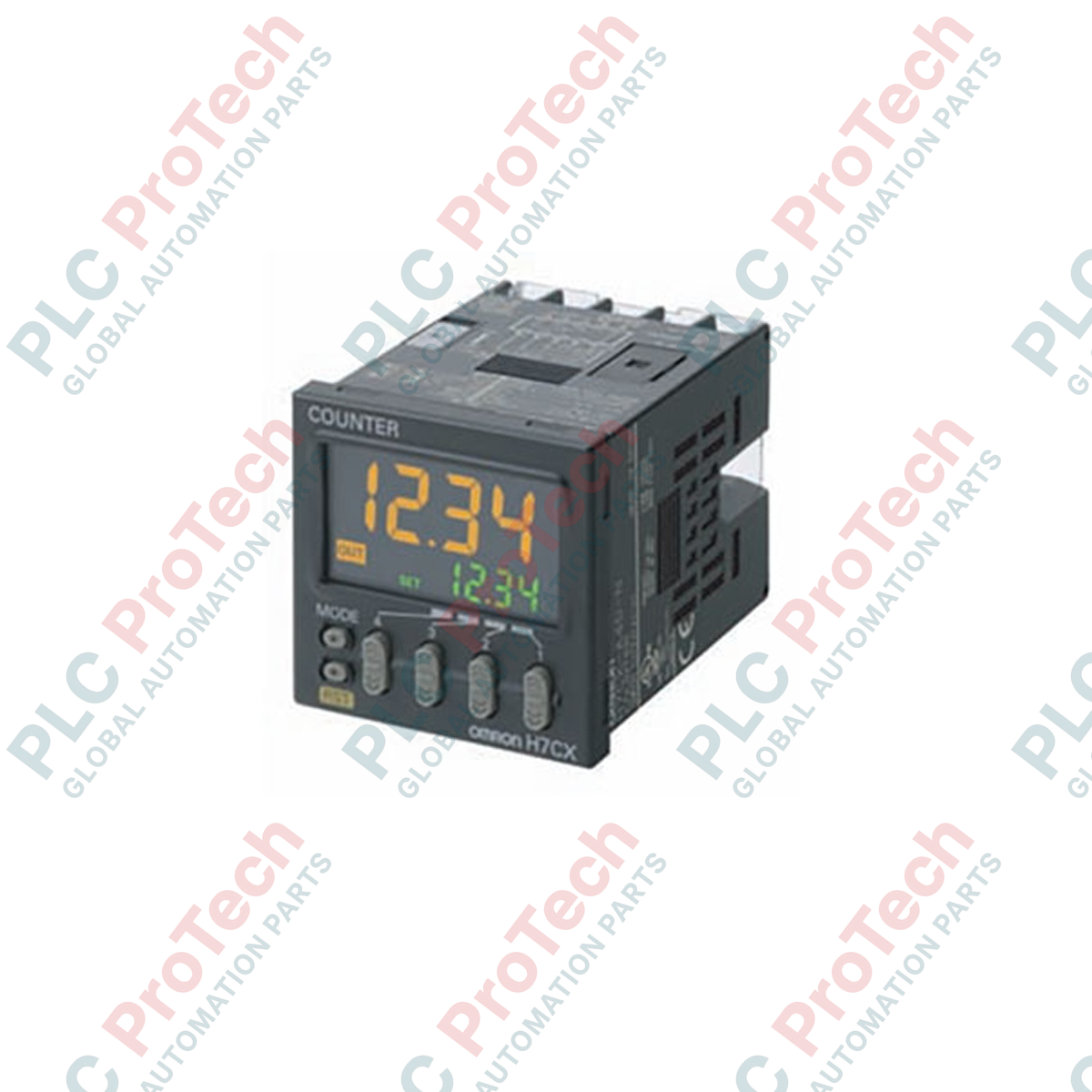

Product No.: H7CX-AWSD-N
Country of origin:Japan
Product Type: Contatore/tachimetro multifunzione
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 11,0 cm x 8,5 cm x 7,5 cm
Shipping port: Xiamen
Warranty: 12 months
Garantendo una precisione di misurazione essenziale nei pannelli di controllo industriali standard, Omron H7CX-AWSD-N funziona come contatore multifunzione e tachimetro a 6 cifre altamente adattabile. Questo dispositivo integra molteplici modalità di conteggio, tra cui conteggio a 1 stadio, conteggio a 2 stadi, conteggio dei lotti, conteggio doppio e funzioni di tachimetro, in un unico alloggiamento 1/16 DIN. Funzionando con un intervallo CC a bassa tensione, offre prestazioni affidabili per il monitoraggio ad alta velocità, l'elaborazione dei lotti e il monitoraggio della velocità di rotazione in ambienti di automazione esigenti.
| Parametro | Valore della specifica |
|---|---|
| Produttore | Omron |
| Codice modello | H7CX-AWSD-N |
| Tipo di configurazione | A (tipo standard) |
| Tensione di alimentazione | Da 12 a 24 VCC (ondulazione residua consentita: 20% max.) |
| Numero di cifre | 6 cifre (da -99999 a 999999) |
| Funzione di prescalatura | Da 0.001 a 99.999 |
| Impostazioni di controllo | Impostazione a 2 stadi (W) |
| Tipo di uscita | Uscita a transistor (NPN / PNP configurabile) |
| Metodo di collegamento | Morsetti a vite (M3.5) |
| Fattore di forma | 1/16 DIN (foro del pannello da 48 mm x 48 mm) |
| Temperatura ambiente di esercizio | -10 a 55 degC (senza formazione di ghiaccio o condensa) |
| Peso di spedizione (calcolato) | 0.35 kg |
| Dimensioni della confezione (calcolate) | 11.0 cm x 8.5 cm x 7.5 cm |
Il modello "H7CX-AWSD-N" presenta un alloggiamento fisico più corto rispetto ai precedenti modelli "H7CX-AWSD". Questo design a profondità ridotta consente l'installazione in quadri di controllo poco profondi. I morsetti principali e le mappe dei parametri di configurazione interni rimangono completamente compatibili con i modelli precedenti, consentendo sostituzioni dirette sul campo con tempi di fermo minimi.
Quando si configura l'unità per velocità di conteggio massime di 10 kHz, assicurarsi di utilizzare sensori a stato solido (ad es. sensori di prossimità o fotoelettrici). L'uso di interruttori a contatto meccanico (come microinterruttori o interruttori di finecorsa) con impostazioni ad alta frequenza farà sì che il rimbalzo dei contatti venga conteggiato come impulsi validi. Per i contatti puliti, impostare sempre il parametro della velocità di ingresso su 30 Hz per attivare il filtro interno per il rumore digitale.
Separare le linee dei segnali di ingresso dalle linee di alimentazione CA ad alta tensione e dai cavi di azionamento dei motori per prevenire l'accoppiamento elettromagnetico. Utilizzare un cablaggio a doppino intrecciato schermato (STP) per gli ingressi CP1, CP2 e Reset. Collegare lo schermo a terra in un solo punto vicino al morsetto di terra dell'armadio di controllo per eliminare le interferenze dovute a loop di massa sulle unità alimentate in CC.
AVVERTENZA CRITICA
Disattivare e mettere in sicurezza tutte le fonti di alimentazione elettrica a monte prima di procedere all'installazione, al cablaggio o alla manutenzione di questa unità. Verificare che la tensione nominale del modello corrisponda alla tensione di alimentazione locale (12-24 VDC) prima dell'attivazione. L'applicazione di una tensione di rete CA a questo modello CC causerà un guasto catastrofico e danni permanenti all'hardware.
Predisporre un'apertura del pannello standard 1/16 DIN di 45 mm x 45 mm. Installare la guarnizione impermeabile sul frontalino se è richiesta una tenuta ai liquidi (IP66).
Inserire il contatore nell'apertura del pannello e far scorrere la staffa di montaggio sul corpo posteriore dell'unità. Serrare uniformemente le viti di fissaggio finché l'alloggiamento non risulta a filo con la superficie del pannello.
Terminare il cablaggio sui morsetti a vite M3.5 del pannello posteriore utilizzando capicorda ad anello o a forcella crimpati e isolati. Assicurarsi che le viti dei morsetti siano serrate a una coppia di circa 0.5-0.6 N-m per mantenere un contatto elettrico sicuro.
