Omron

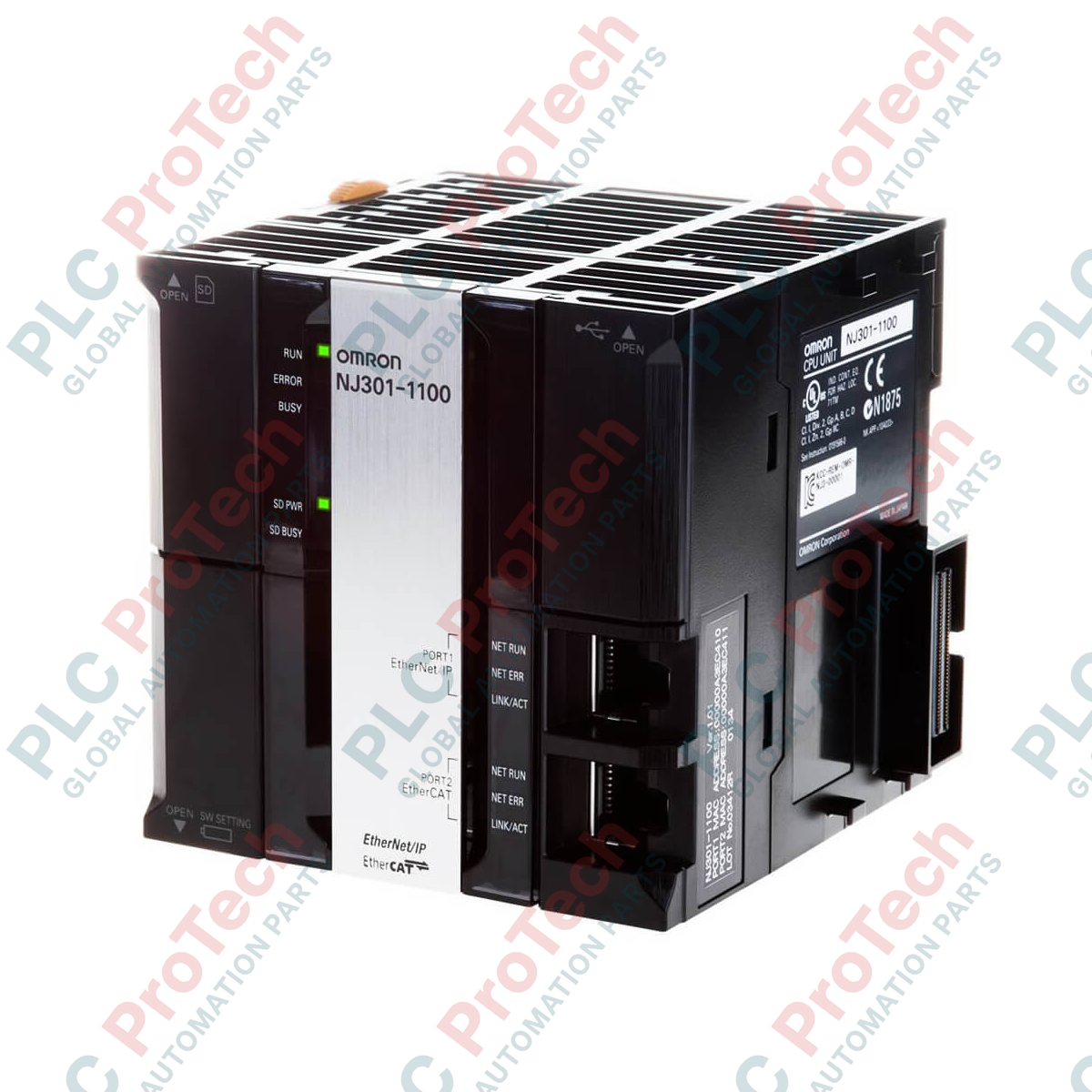

Modulo CPU Omron NJ301-1100 Sysmac NJ3

SKU NJ301-1100

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Omron

  • Product No.: NJ301-1100

  • Country of origin:Japan

  • Product Type: Moduli CPU PLC

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 90 mm x 90 mm x 90 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Integrando il controllo del movimento ad alta velocità e il controllo sequenziale in un motore di database unificato, Omron NJ301-1100 funge da unità centrale di elaborazione ad alte prestazioni all'interno della piattaforma di automazione Sysmac NJ. Questo controller è progettato per gestire fino a 4 assi sincronizzati e fino a 15 assi totali (inclusi quelli virtuali), risultando particolarmente adatto per progetti di automazione di macchine di dimensioni compatte o medie. Grazie a un rapido tempo di ciclo del task principale di 0.5 ms e a 2.5 MB di memoria delle variabili, l'unità garantisce un'esecuzione reattiva e deterministica di logiche e profili di movimento complessi. Le interfacce di comunicazione integrate standard includono Master EtherCAT, EtherNet/IP e USB, favorendo una perfetta integrazione verticale e una solida comunicazione con i dispositivi a livello di campo.

Caratteristiche

  • Motore di controllo unificato: integra il controllo logico, del movimento e della visione in un unico processore sincronizzato.
  • Gestione multiassi: supporta il controllo preciso di 4 assi fisici sincronizzati e fino a 15 assi totali.
  • Esecuzione ad alta velocità: offre un tempo di ciclo costante e deterministico di 0.5 ms per il task principale.
  • Espansione flessibile: si collega direttamente ai moduli I/O della serie CJ tramite il bus I/O CJ integrato, supportando fino a 40 unità di espansione.
  • Connettività robusta: dotato di porte EtherCAT ed EtherNet/IP integrate per reti di dispositivi sincronizzate e l'integrazione a livello aziendale in fabbrica.

Applicazioni

  • Sistemi primari di confezionamento e incartonamento che richiedono un movimento coordinato su più assi.
  • Stazioni di assemblaggio pick-and-place che utilizzano robot delta o SCARA.
  • Movimentazione automatizzata dei materiali, sistemi di smistamento e controllo delle linee di trasporto.
  • Banchi di prova ad alta velocità che richiedono una latenza deterministica tra sensore e attuatore.

Specifiche tecniche

Parametro Specifiche
Produttore Omron
Modello / SKU NJ301-1100
Serie del controller Sysmac NJ3
Funzionalità Controllo del movimento, controllo sequenziale
Assi sincronizzati (max.) 4
Assi totali (max., inclusi quelli virtuali) 15
Tempo di ciclo del task principale 0.5 ms
Capacità di memoria delle variabili 2.5 MB
Porte di comunicazione integrate Master EtherCAT, EtherNet/IP, USB (Tipo-B)
Sistema bus di espansione locale Bus I/O CJ (supporta fino a 40 unità di espansione)
Capacità dei nodi I/O remoti Fino a 192 nodi
Dimensioni dell'unità (L x W x H) 90 mm x 90 mm x 90 mm
Peso dell'unità 530 g (0.53 kg)
Peso di spedizione (calcolato) 2.00 kg

Connessioni e interfacce

Porta / Interfaccia Connettore fisico Funzione / Assegnazione
Porta EtherCAT RJ45 (schermato) Master di rete in tempo reale per servoazionamenti, azionamenti a velocità variabile e moduli terminali I/O remoti.
Porta EtherNet/IP RJ45 (schermato) Comunicazioni host, programmazione, HMI, scambio dati PLC peer-to-peer e connessioni di collegamento dei tag.
Porta USB USB 2.0 Tipo B Punto di connessione locale diretto per il software di progettazione Sysmac Studio.

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

La CPU NJ301-1100 integra i fattori di forma fisici legacy della serie CJ, eseguendo al contempo la moderna architettura firmware Sysmac NJ. Sebbene i moduli I/O della serie CJ siano fisicamente compatibili e si montino direttamente sul bus locale, devono essere registrati nello strumento di configurazione Sysmac Studio anziché nel software CX-Programmer legacy. I programmi sviluppati per i PLC CJ1/CJ2 non possono essere scaricati direttamente e devono essere convertiti in Sysmac Studio prima dell'esecuzione.

Problemi applicativi e note ingegneristiche

Quando si utilizzano le unità di espansione del bus I/O CJ insieme a moduli di comunicazione ad alta densità o unità analogiche ad alta corrente, calcolare attentamente il consumo totale di corrente sulle linee interne da 5 V CC e 24 V CC. Assicurarsi che l'unità di alimentazione (PSU) scelta possa fornire la corrente calcolata. Mantenere inoltre uno spazio libero minimo di 20 mm sopra e sotto il gruppo rack per consentire un adeguato raffreddamento convettivo; una distanza termica insufficiente può causare accumuli localizzati di calore e corruzione della memoria o errori del watchdog.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre cavi a doppino intrecciato schermati su entrambi i lati (STP) di categoria 5e o superiore per i collegamenti EtherCAT ed EtherNet/IP. Per prevenire il rumore dovuto a correnti di ritorno di terra sulle linee di comunicazione, collegare il terminale di terra funzionale (FG) dell'unità di alimentazione e del rack CPU utilizzando un conduttore di sezione elevata collegato a una barra di messa a terra dedicata a bassa resistenza (inferiore a 100 ohm). Verificare che le schermature dei cavi EtherCAT garantiscano un contatto completo e continuo con i gusci metallici dei connettori RJ45.

Linee guida per l'installazione

AVVERTENZA CRITICA

Scollegare tutte le fonti di alimentazione elettrica prima di montare fisicamente, cablare o sostituire qualsiasi componente. Non inserire né estrarre mai moduli I/O della serie CJ dal bus di sistema mentre la CPU è alimentata. La mancata osservanza può danneggiare i driver del bus interno sia della CPU sia dei moduli di espansione adiacenti.

1

Fissare saldamente l'unità CPU e il modulo di alimentazione adiacente a una guida DIN standard da 35 mm oppure direttamente al pannello del backplane utilizzando le staffe di montaggio integrate.

2

Far scorrere insieme i connettori laterali finché i fermi non scattano in posizione, fissando il modulo CPU all'unità di alimentazione alla sua sinistra e agli eventuali moduli della serie CJ alla sua destra.

3

Terminare i cavi della rete di comunicazione industriale nelle rispettive porte RJ45 (EtherCAT ed EtherNet/IP), assicurando un adeguato scarico della trazione e configurazioni corrette di messa a terra e schermatura.

4

Collegare la messa a terra funzionale principale al capocorda di terra dedicato del rack, quindi applicare la tensione di alimentazione primaria e verificare il corretto avvio tramite la diagnostica LED sul pannello frontale.

FAQ

Posso utilizzare direttamente le unità I/O CJ-series standard con la CPU NJ301-1100?

Sì, la NJ301-1100 dispone di un bus I/O CJ integrato sul backplane, che consente di collegare e configurare direttamente fino a 40 unità di espansione CJ-series in Sysmac Studio.

Qual è il numero massimo di assi di movimento sincronizzati che questa CPU può controllare?

La CPU supporta un massimo di 4 assi fisici sincronizzati e fino a 15 assi totali, inclusi gli assi virtuali, configurati tramite la porta master EtherCAT integrata.

Quale piattaforma software viene utilizzata per programmare la NJ301-1100?

La NJ301-1100 viene configurata, programmata e sottoposta a debug esclusivamente utilizzando la piattaforma software Sysmac Studio di Omron; non è compatibile con CX-Programmer.

La NJ301-1100 richiede una scheda di memoria per eseguire i programmi?

No, il programma utente e i dati di configurazione vengono conservati nella memoria interna non volatile. Tuttavia, è possibile utilizzare una scheda di memoria SD per le attività di backup, ripristino e registrazione.
