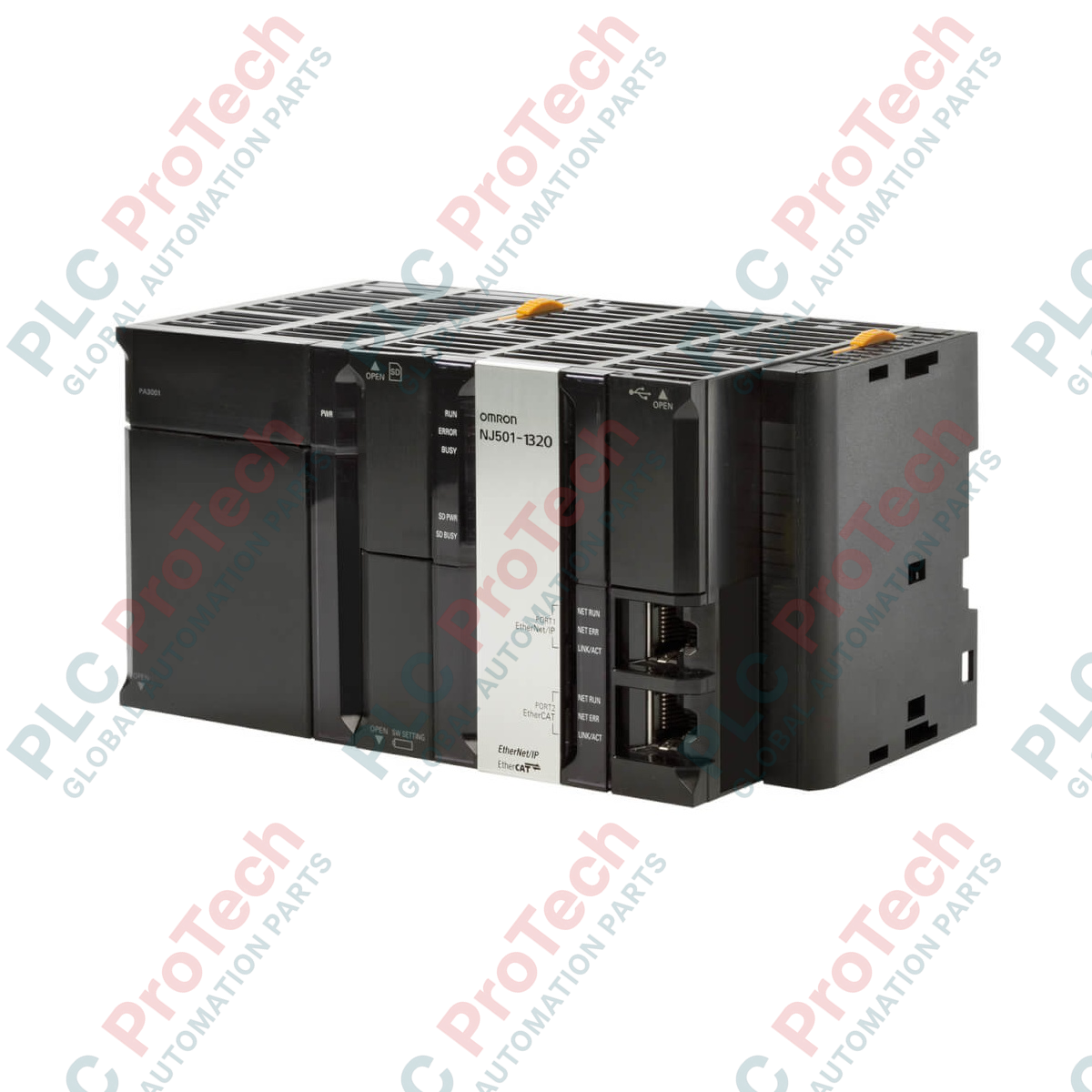

Controller di movimento Omron NJ501-1340 NJ5

Descrizione

Progettata specificamente per applicazioni di produzione di semiconduttori ad alta velocità, questa CPU Sysmac della serie NJ integra logica sequenziale, controllo del movimento e comunicazioni SECS/GEM in un unico motore unificato. Omron NJ501-1340 funge da controllore centrale in celle di automazione complesse, coordinando fino a 16 assi con una sincronizzazione estremamente precisa. Implementando nativamente gli standard di comunicazione delle apparecchiature SEMI a livello del controllore, elimina la necessità di PC gateway esterni o convertitori di protocollo, riducendo la complessità dell'integrazione e la latenza del sistema.

Caratteristiche

• Conformità SECS/GEM: La funzionalità nativa e integrata del protocollo SECS/GEM consente la conformità diretta agli standard SEMI (E5, E30, E37) per le comunicazioni MES a livello host.
• Movimento multiasse: Controlla fino a 16 assi fisici, consentendo profili di movimento sincronizzati, riduttori elettronici e operazioni CAM ad alta precisione.
• Comunicazioni industriali: Dispone di due interfacce di rete integrate che supportano la funzionalità master EtherCAT per il movimento in tempo reale e EtherNet/IP per l'integrazione con reti aziendali aperte.
• Compatibilità con il bus I/O della serie CJ: Sfrutta un fattore di forma altamente modulare con un bus backplane legacy, consentendo il collegamento diretto a moduli di espansione digitali, analogici e specializzati della serie CJ.
• Esecuzione ad alta velocità: Raggiunge un tempo di ciclo dell'attività primaria di 0,5 ms, stabilizzando i cicli di movimento e aumentando la produttività complessiva del processo.

Applicazioni

• Lavorazione di wafer semiconduttori, deposizione chimica da fase vapore (CVD) e automazione del trasporto in camera bianca.
• Sistemi automatizzati per l'assemblaggio elettronico che richiedono operazioni pick-and-place ad alta velocità e sincronizzazione delle telecamere.
• Macchinari per il confezionamento ad alta precisione con assi servo coordinati e movimento a traiettoria continua.
• Sistemi di movimentazione dei materiali che richiedono la registrazione dei dati SECS/GEM e l'integrazione track-and-trace.

Specifiche tecniche

Connessioni e interfacce

Modelli alternativi e compatibilità

Questo controller è una versione specializzata e potenziata tramite software della CPU standard NJ501-1300. Sebbene condivida fisicamente lo stesso fattore di forma e la stessa disposizione del bus backplane della serie CJ, lo stack SECS/GEM integrato è esclusivo dell'NJ501-1340. Le sostituzioni dirette richiedono la configurazione di Sysmac Studio per utilizzare la variante 1340, poiché i file di configurazione standard del modello 1300 non supportano le tabelle delle variabili SECS/GEM né i collegamenti al database.

Problemi applicativi e note ingegneristiche

Quando si costruisce un sistema utilizzando più moduli di espansione speciali o ad alta densità della serie CJ sul rack locale, è fondamentale calcolare il consumo cumulativo di corrente interna a 5 VCC e 24 VCC. Assicurarsi che l'alimentatore principale del sistema (come l'NJ-PA3001) non sia sovraccaricato, poiché lo stress termico o i cali di tensione sul bus CJ possono causare errori della CPU a livello di sistema o disconnessioni imprevedibili dei moduli. Mantenere uno spazio libero di montaggio orizzontale di almeno 20 mm sopra e sotto il rack dei moduli per favorire il raffreddamento convettivo naturale all'interno degli involucri industriali.

Suggerimenti per la messa in servizio e il cablaggio

A causa dell'elevata velocità di trasmissione dei pacchetti del protocollo EtherCAT, la rete è sensibile alle interferenze elettromagnetiche (EMI) generate dagli azionamenti dei motori circostanti. Assicurarsi che tutti i collegamenti EtherCAT siano realizzati con connettori RJ45 schermati di alta qualità, con la schermatura collegata a terra sul controller. Il terminale di terra funzionale dell'alimentatore associato alla CPU deve essere collegato direttamente alla piastra di terra principale del quadro mediante un cavo in rame di elevata sezione e a bassa impedenza.
