Terminale programmabile Omron NS10-TV00B-V1 della serie NS

Descrizione

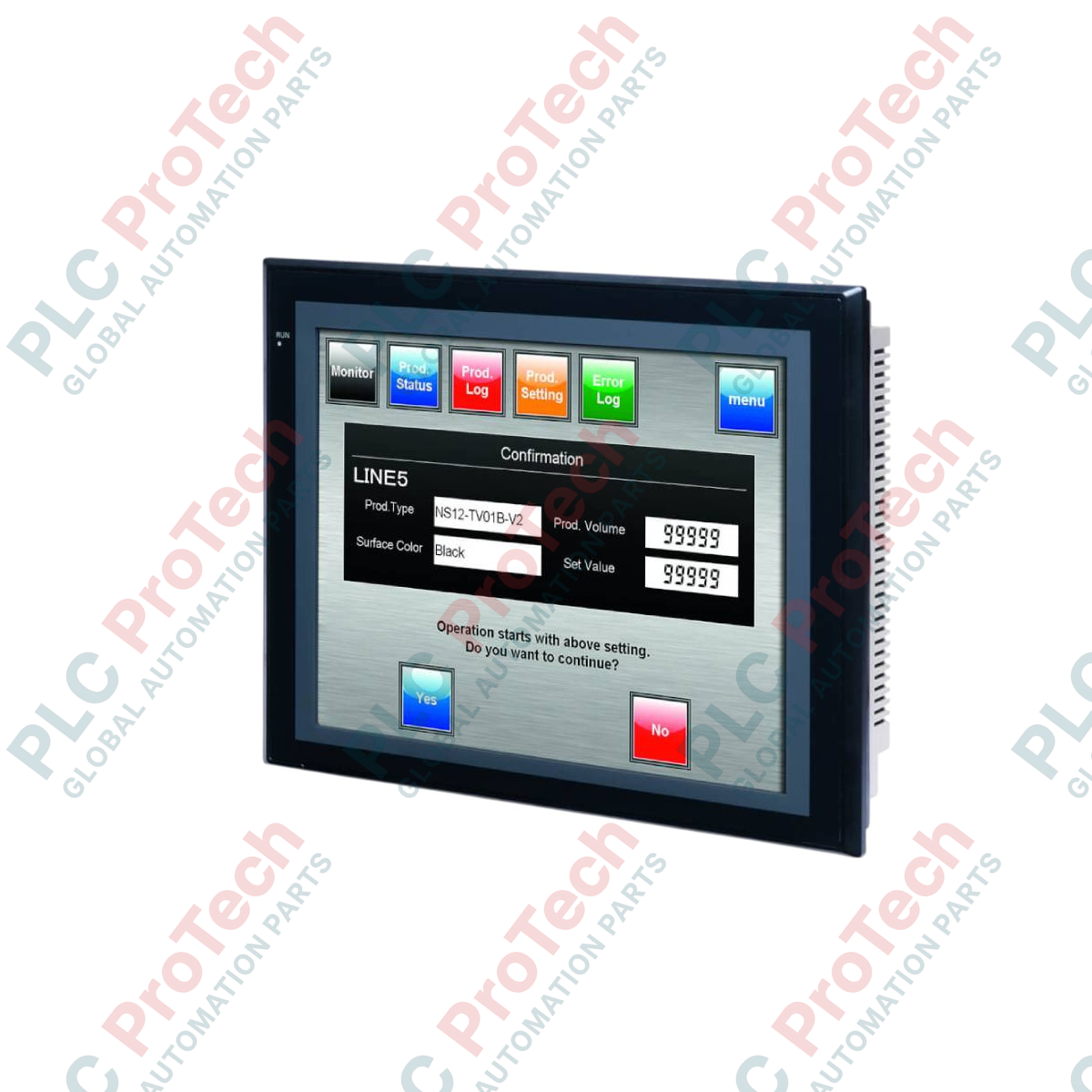

Progettato per la visualizzazione dedicata uomo-macchina, Omron NS10-TV00B-V1 è un'interfaccia grafica operatore ad alta risoluzione, concepita per il monitoraggio e il controllo in tempo reale all'interno di sistemi industriali automatizzati. Questo modello è dotato di un robusto display TFT a matrice attiva da 10,4 pollici, integrato con un'interfaccia touchscreen altamente reattiva che consente una diagnostica intuitiva del sistema e la gestione dei processi. Racchiuso in un alloggiamento con cornice nera, il dispositivo è progettato con porte seriali e USB integrate per garantire una connettività senza interruzioni all'interno di architetture PLC multi-nodo.

Caratteristiche

• Schermo LCD TFT a colori ad alta resistenza, con visualizzazione fino a 256 colori per una diagnostica chiara e ad alto contrasto.
• Due porte di comunicazione seriale RS-232C integrate che consentono l'interfacciamento diretto e simultaneo con PLC e periferiche.
• Slot CompactFlash dedicato per il backup automatico dei progetti dello schermo, la registrazione degli eventi e l'archiviazione dei dati delle ricette.
• Interfacce USB host e slave che supportano la programmazione PC senza interruzioni tramite CX-Designer e il trasferimento ausiliario dei dati.
• Capacità di espansione modulare tramite uno slot opzionale dedicato sul pannello posteriore per moduli Ethernet o Controller Link.

Applicazioni

• Linee di assemblaggio per carrozzerie automobilistiche e visualizzazione dei sistemi di trasporto.
• Macchinari per l'imballaggio, pallettizzatori e sistemi di movimentazione dei materiali.
• Impianti di trattamento delle acque e stazioni di monitoraggio del controllo delle pompe.
• Processi di dosaggio, miscelazione e riscaldamento nel settore alimentare e delle bevande.

Specifiche tecniche

Connessioni e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

La versione legacy non V1 e il modulo V1 aggiornato sono compatibili per il montaggio e utilizzano aperture identiche nell’armadio. Si noti che i progetti di schermata compilati per l’hardware V1 richiedono l’aggiornamento del programma di sistema HMI di destinazione in CX-Designer prima di eseguire un download seriale o USB, per prevenire errori di inizializzazione durante l’esecuzione.

Problemi applicativi e note ingegneristiche

Il comportamento termico all’interno di armadi piccoli e non ventilati può accelerare l’invecchiamento della retroilluminazione. Mantenere sempre una distanza minima di 100 mm attorno a tutte le superfici posteriori dello chassis. Non utilizzare schede CompactFlash MLC standard per uso consumer; i limiti di durata in scrittura causeranno la corruzione di settori localizzati in caso di cicli intensivi di registrazione dei dati. Utilizzare esclusivamente supporti SLC di grado industriale.

Suggerimenti per la messa in servizio e il cablaggio

Quando si cablano configurazioni seriali NT Link ad alta velocità su lunghe distanze, instradare i cavi seriali rigorosamente lontano dai cavi dei motori CA ad alta corrente per ridurre le interferenze elettromagnetiche. I loop di massa sono comuni quando i terminali di terra funzionale vengono ricollegati ai comuni del bus degli azionamenti industriali. Assicurarsi che la terra funzionale (GR) sia collegata direttamente alla piastra principale di terra a stella dell’armadio.
