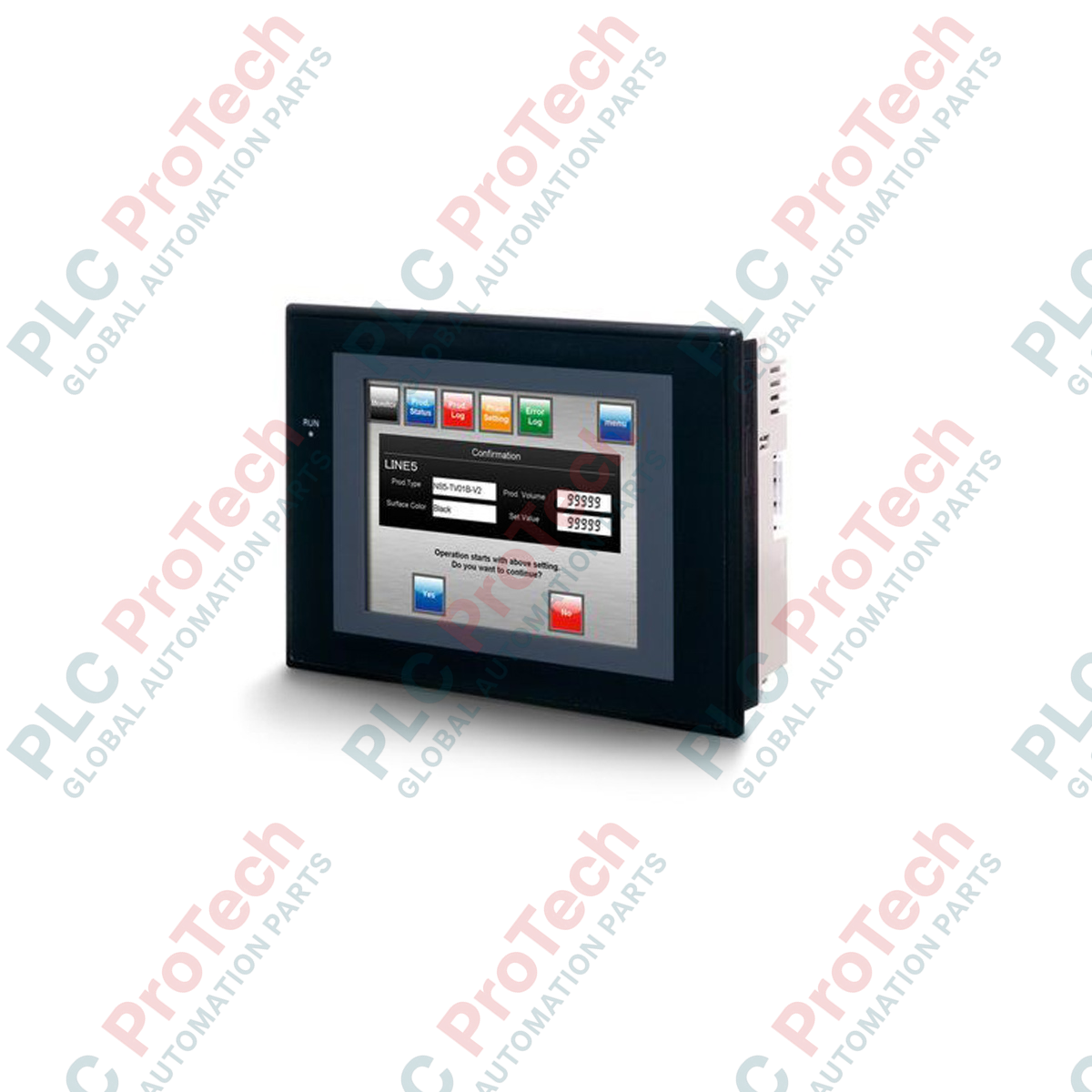

Terminale programmabile Omron NS5-MQ11B-V2 serie NS

Descrizione

Progettato per l'interfaccia diretta con l'operatore a livello macchina, Omron NS5-MQ11B-V2 integra un display monocromatico ad alta luminosità con solide comunicazioni di campo per gestire processi automatizzati in ambienti industriali. Dotato di uno schermo da 5.7 pollici con pannello tattile resistivo analogico, questo terminale programmabile offre un'interfaccia economica e altamente affidabile per configurazioni di sistema che utilizzano i controllori Omron SYSMAC. Grazie alle due porte RS-232C integrate e alla porta Ethernet 10/100Base-T, consente una perfetta integrazione nelle reti industriali, mantenendo al contempo un profilo fisico compatto, adatto ai pannelli di controllo con spazio limitato.

Caratteristiche principali

• Display STN monocromatico: LCD da 5.7 pollici con risoluzione di 320 x 240 pixel (QVGA), che offre un feedback visivo chiaro sullo stato dell'impianto.
• Comunicazioni ampliate: Dotato di una porta Ethernet RJ-45 che supporta FINS/TCP e FINS/UDP, oltre a due interfacce seriali RS-232C standard.
• Porta USB Slave: Connettore USB Type B dedicato che consente il trasferimento ad alta velocità delle configurazioni di sistema e dei layout delle schermate da CX-Designer.
• Memoria di sistema capiente: I 60 MB di memoria interna consentono di archiviare progetti utente complessi, librerie grafiche e cronologie dei registri degli allarmi.
• Protezione ambientale: Pannello frontale costruito secondo gli standard IP65f, che protegge i componenti elettronici interni da spruzzi d'acqua, nebbia d'olio e polvere non corrosiva.

Applicazioni

• Movimentazione dei materiali e trasportatori: Visualizzazione locale delle directory di instradamento, della diagnostica dei motori e delle velocità operative.
• Trattamento delle acque e delle acque reflue: Visualizzazione economica dello stato per stazioni di pompaggio isolate e sequenze delle valvole.
• Macchinari per l'imballaggio: Interfacce di controllo locale delle macchine che richiedono la segnalazione degli allarmi in tempo reale e la connettività seriale/Ethernet ai PLC.
• Pannelli di controllo HVAC: Monitoraggio dei parametri della qualità dell'aria, regolazione dei setpoint e diagnostica della velocità delle ventole.

Specifiche tecniche

Connessioni e interfacce

Il pannello posteriore del sistema offre interfacce accessibili e dedicate per il collegamento a reti industriali e all'archiviazione ausiliaria del sistema.

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

La designazione -V2 indica l'hardware della Versione 2. Se si sostituisce un terminale NS5 precedente non-V2, è possibile convertire direttamente i vecchi file runtime .IPP utilizzando CX-Designer. Tuttavia, si noti che l'hardware più recente -V2 offre algoritmi di risposta al tocco migliorati e una memoria di configurazione dello schermo nativa più ampia (60 MB rispetto allo standard precedente di 4 MB delle unità di prima generazione).

Problemi applicativi e note ingegneristiche

I display a cristalli liquidi STN sono sensibili alle temperature operative ambientali. Quando si utilizza l'NS5-MQ11B-V2 in ambienti con temperatura inferiore a 5 degC, i tempi di aggiornamento del display (cambio schermata e variazioni dei valori numerici) rallenteranno naturalmente a causa della fisica dello strato di cristalli liquidi. Per le variabili critiche a variazione rapida, assicurarsi che il display sia racchiuso in un pannello a temperatura regolata o consentire cicli di preriscaldamento.

Suggerimenti per la messa in servizio e il cablaggio

Per evitare interruzioni della comunicazione tramite le porte seriali RS-232C, assicurarsi che i cavi seriali non superino i 15 metri di lunghezza. Se si utilizza la porta seriale A o B in ambienti elettricamente rumorosi insieme a variatori di frequenza (VFD), installare un cavo di terra funzionale direttamente dalla morsettiera sul retro dell'HMI a una terra del pannello a bassa resistenza (inferiore a 100 ohm). Per la connessione Ethernet è necessario utilizzare un cablaggio a doppino intrecciato schermato (STP).
