Manufacturer: Omron
Product No.: NX-CIF210
Country of origin:Japan
Product Type: Moduli di comunicazione PLC
Payment: T/T, Western Union
Weight: 1500g
Dimensions: 7,1 cm x 3,0 cm x 10 cm
Shipping port: Xiamen
Warranty: 12 months

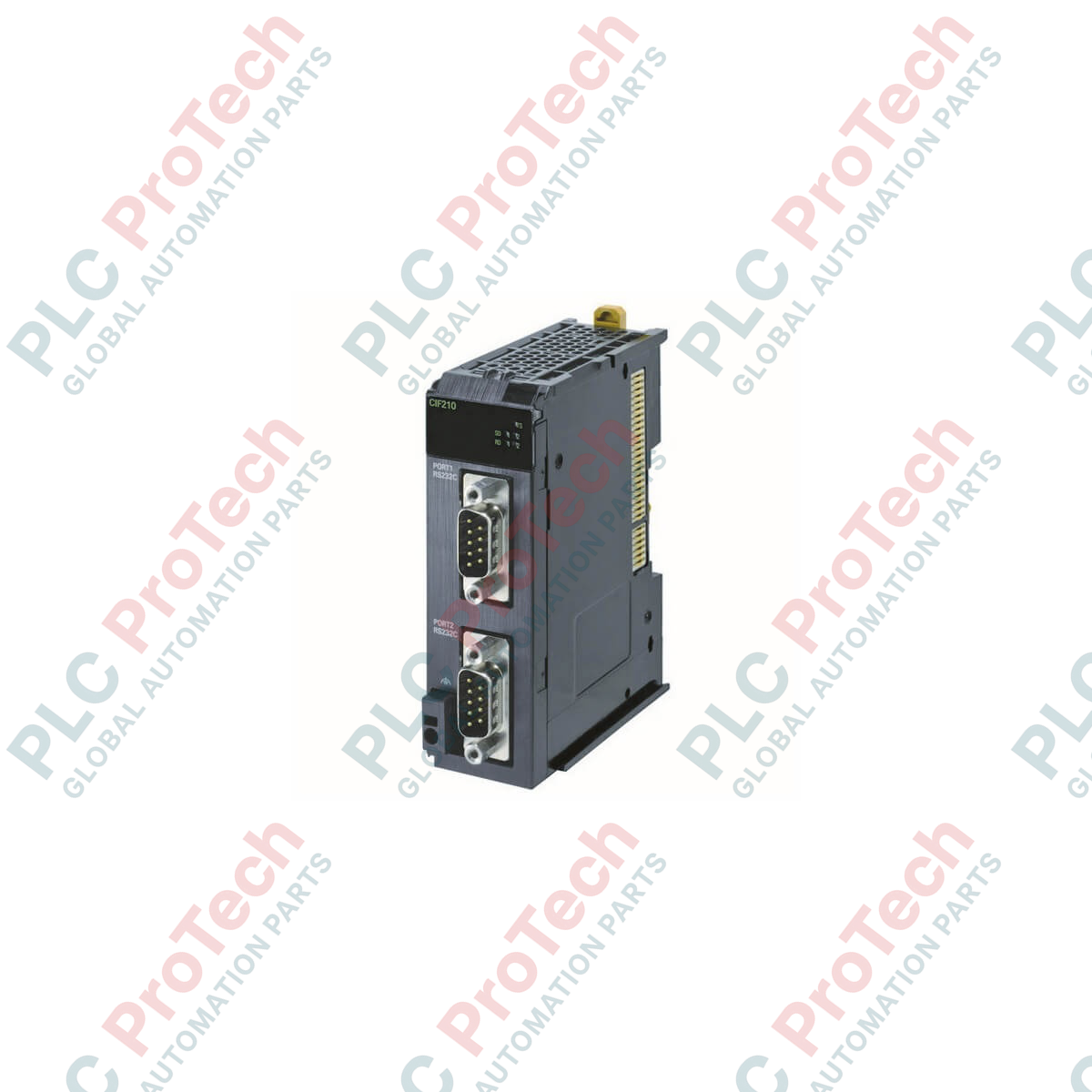

L'integrazione di strumenti seriali legacy e periferiche di terze parti nelle architetture Sysmac moderne è semplificata grazie a Omron NX-CIF210. Questa unità di interfaccia per comunicazioni seriali ad alta densità amplia le capacità dei sistemi I/O della serie NX e dei rack CPU NJ/NX aggiungendo due porte RS-232C indipendenti e non isolate. Operando principalmente in modalità di trasmissione "senza protocollo", consente lo scambio di dati ASCII grezzi o esadecimali con dispositivi come lettori di codici a barre, bilance e sensori industriali, senza richiedere stack di protocollo complessi.
| Parametro della specifica | Valore / Dettaglio |
|---|---|
| Produttore | Omron |
| Numero di modello | NX-CIF210 |
| Serie del prodotto | Sistema I/O della serie NX |
| Tipo di modulo | Unità di interfaccia per comunicazioni seriali |
| Numero di porte | 2 |
| Interfaccia fisica | RS-232C (connettori D-sub femmina a 9 pin) |
| Protocollo di comunicazione | Senza protocollo (supporto Host Link disponibile in base alla configurazione del controller master) |
| Metodo di isolamento | Nessun isolamento (tra le porte o i circuiti del bus interno) |
| Dimensioni del prodotto | 100 mm (A) x 30 mm (W) x 71 mm (P) |
| Peso netto | 0,091 kg (91 grammi) |
| Peso di spedizione (calcolato) | 1,50 kg (compreso l'imballaggio protettivo commerciale) |
| Paese di origine | Giappone |
L'unità è dotata di due connettori D-sub a 9 pin rivolti verso la parte anteriore. L'assegnazione dei pin è conforme alle disposizioni standard dei segnali RS-232C:
| Numero del pin | Abbreviazione del segnale | Direzione del segnale | Descrizione |
|---|---|---|---|
| 1 | CD | Ingresso | Rilevamento della portante |
| 2 | RDD (RXD) | Ingresso | Dati ricevuti |
| 3 | SDR (TXD) | Uscita | Dati trasmessi |
| 4 | DTR | Uscita | Terminale dati pronto |
| 5 | SG | -- | Massa del segnale |
| 6 | DSR | Ingresso | Dispositivo dati pronto |
| 7 | RTS | Uscita | Richiesta di invio |
| 8 | CTS | Ingresso | Pronto per l'invio |
| 9 | RI | Ingresso | Indicatore di chiamata |
Per le installazioni che richiedono morsettiere a molla push-in senza viti invece dei connettori D-Sub a 9 pin, NX-CIF101 offre una porta RS-232C a canale singolo. Se è richiesta la comunicazione seriale RS-422A o RS-485, selezionare invece NX-CIF105. Verificare la compatibilità del firmware in Sysmac Studio quando si combinano revisioni di unità meno recenti con controller delle serie NX1P2 o NX102 più recenti.
Poiché questo modulo è non isolato, assicurarsi che la messa a terra del sistema della serie NX e quella del dispositivo RS-232C collegato siano allo stesso potenziale elettrico. Differenze di potenziale significative possono causare correnti nei loop di massa, con conseguenti errori di comunicazione o danni permanenti al circuito integrato del ricetrasmettitore del modulo. Per preservare l'integrità del segnale, la lunghezza massima consentita per i collegamenti RS-232C è tassativamente di 15 metri.
Quando si assemblano cavi RS-232C personalizzati, collegare sempre la schermatura del cavo alla calotta metallica del connettore D-Sub esclusivamente dal lato dell'NX-CIF210. Questo percorso instrada il rumore ad alta frequenza direttamente al sistema di messa a terra della guida DIN. Se si verificano errori di comunicazione durante l'avvio, utilizzare gli strumenti di monitoraggio di Sysmac Studio per verificare se la lunghezza del frame corrisponde alla configurazione del buffer impostata nella tabella di allocazione della memoria.
Isolare sempre completamente l'alimentazione di controllo a 24 VDC del bus NX e di tutti i dispositivi seriali collegati prima di montare, far scorrere o smontare l'unità. La mancata diseccitazione completa dell'insieme può causare blocchi della comunicazione sul backplane o danneggiare i contatti interni del bus.
Allineare le guide di interblocco dell'NX-CIF210 con l'unità NX adiacente sulla guida DIN e far scorrere insieme i moduli finché il blocco laterale non scatta in posizione.
Agganciare il fermo di montaggio inferiore alla guida DIN e applicare una leggera pressione verso l'alto finché il modulo non si blocca saldamente in posizione.
Inserire i cavi del connettore D-Sub a 9 pin e serrare manualmente le viti di ritenzione per evitare contatti allentati e mantenere continuo il percorso di schermatura.
