Omron NX-TS2202 Unità di ingresso temperatura serie NX

Descrizione

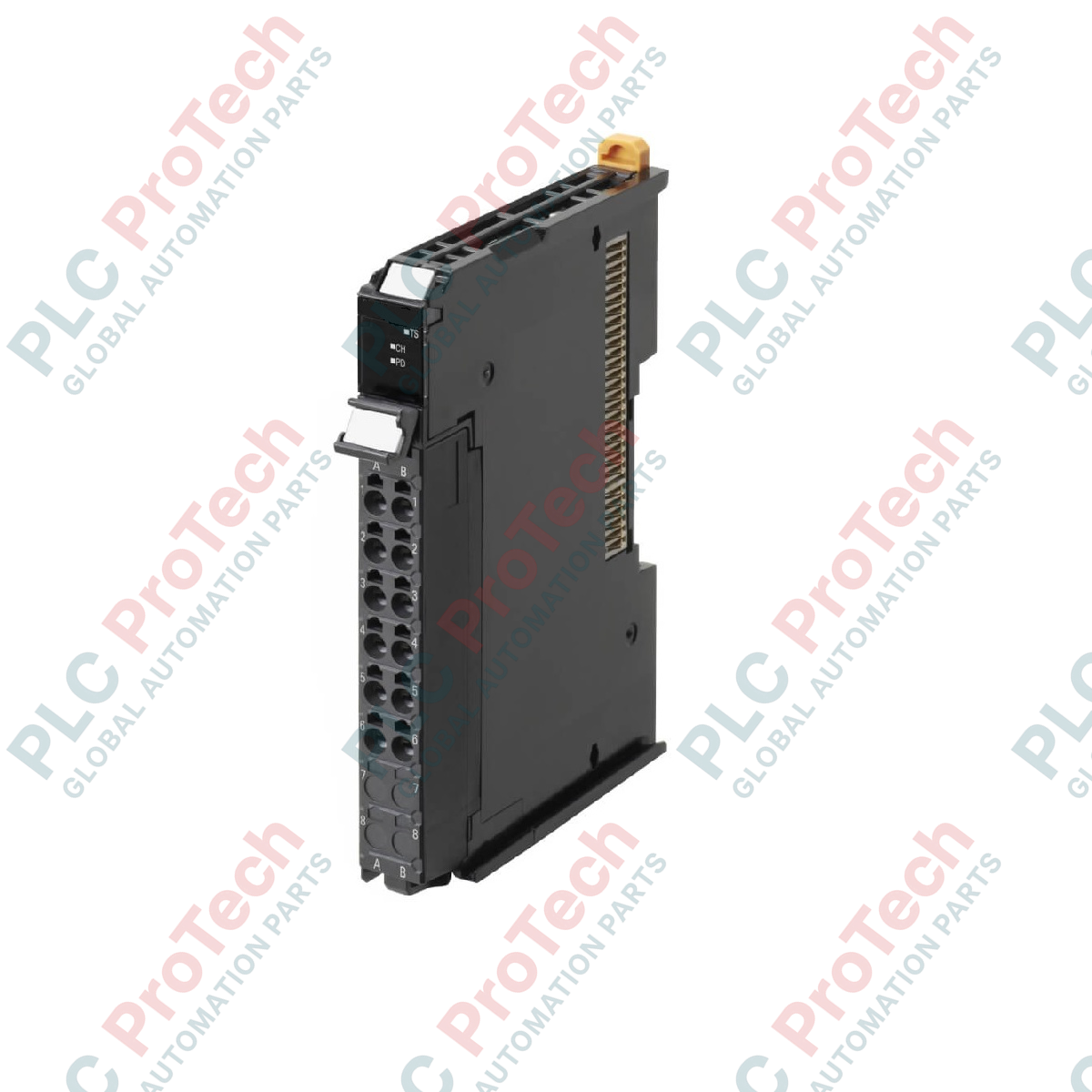

L'elaborazione dei segnali di temperatura nella piattaforma Omron Sysmac è gestita direttamente dall'Omron NX-TS2202, un modulo di ingresso per termometri a resistenza ad alta risoluzione. Progettato per operazioni di elaborazione termica precise, questo modulo supporta due canali di ingresso RTD Pt100 a tre fili con un tempo di conversione rapido di 10 ms per unità e una risoluzione massima di 0.01 degC. Il dispositivo presenta una larghezza salvaspazio di 12 mm e utilizza una morsettiera di collegamento senza viti a 16 punti, riducendo significativamente i tempi di installazione sul campo ed eliminando la manutenzione del serraggio dei morsetti. Altamente robusto, offre un isolamento interno completo tramite trasformatori per l'alimentazione e isolatori digitali per i segnali tra gli ingressi e il bus backplane NX.

Caratteristiche

• Due canali di ingresso indipendenti specializzati per termometri a resistenza Pt100 a tre fili.
• Rapida frequenza di conversione di 10 ms per unità per acquisire variazioni termiche ad alta velocità.
• Monitoraggio della temperatura estremamente preciso con una risoluzione massima di 0.01 degC.
• Meccanismo di aggiornamento I/O free-run che garantisce una trasmissione dei dati a bassa latenza al controller host.
• Isolamento elettrico completo tra canali e tra canale e bus tramite isolatori digitali e trasformatori.
• Indicatore di stato TS integrato per una diagnosi visiva immediata dello stato del modulo.
• Morsettiera a innesto senza viti con 16 punti di collegamento per cablaggi resistenti alle vibrazioni.

Applicazioni

• Controllo di precisione del riscaldamento e del raffreddamento multizona nei macchinari per l'estrusione della plastica.
• Registrazione e regolazione della temperatura in tempo reale nei reattori chimici batch.
• Profilazione termica e monitoraggio ambientale all'interno di camere bianche e camere di lavorazione dei semiconduttori.
• Cicli di temperatura per sterilizzazione, pastorizzazione e confezionamento negli impianti di lavorazione alimentare ad alta velocità.

Specifiche tecniche

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

L'NX-TS2202 è ottimizzato per le architetture Sysmac e si monta su basi bus NX standard. Sebbene sia fisicamente identico ai moduli di ingresso per termocoppie come l'NX-TS2101, il front-end analogico-digitale interno di questo modulo è dedicato esclusivamente alla misura resistiva. Richiede curve RTD Pt100 standard; il tentativo di collegare RTD al nichel (Ni) o altri RTD non conformi allo standard Pt causerà guasti di overflow dell'intervallo a livello hardware in Sysmac Studio.

Problemi applicativi e note ingegneristiche

Per prevenire la deriva della misura, assicurarsi che le resistenze dei conduttori di tutti e tre i fili del sensore Pt100 siano perfettamente abbinate. Una differenza di resistenza tra le linee compromette direttamente l'algoritmo di compensazione a tre fili, causando errori sistematici nel calcolo della temperatura. Il modulo supporta fino a 20 Ohm di resistenza del conduttore, ma durante il cablaggio è necessario evitare rigorosamente impedenze di linea asimmetriche.

Suggerimenti per la messa in servizio e il cablaggio

Evitare di utilizzare conduttori stagnati con i morsetti a inserimento diretto. La stagnatura può causare nel tempo lo scorrimento a freddo del filo, allentando il collegamento fisico a molla. Utilizzare invece capicorda a crimpare isolati di alta qualità o conduttori intrecciati nudi. Terminare la schermatura del sensore direttamente su un punto di terra funzionale vicino alla base del modulo, per proteggere il delicato front-end analogico dalle interferenze elettromagnetiche industriali ad alta frequenza.
