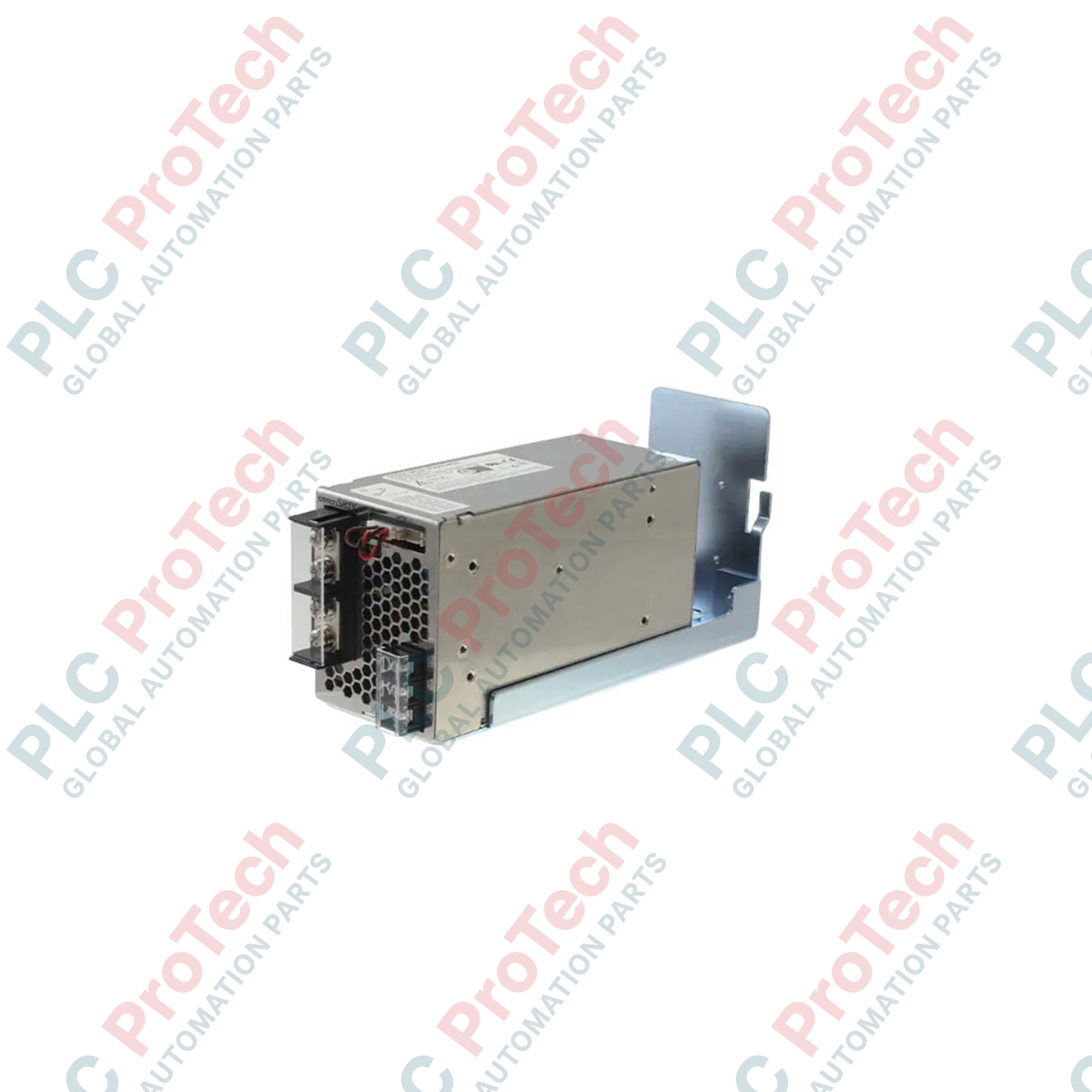

Alimentatore switching Omron S8JX-P30024CD serie S8JX

Descrizione

Progettato per una distribuzione CC stabile e affidabile nei sistemi di controllo industriale, l'Omron S8JX-P30024CD fornisce un'alimentazione regolata a 24 VCC ai componenti sensibili dei sistemi automatizzati. Dotato di un circuito integrato di soppressione delle correnti armoniche conforme alla norma IEC 61000-3-2, questo alimentatore da 300 W riduce il rumore reimmesso nella linea primaria, garantendo prestazioni elevate nei quadri elettrici ad alta densità. Il design per il montaggio su guida DIN (indicato dal suffisso CD) facilita l'installazione rapida, mentre l'involucro metallico robusto e la ventola di raffreddamento integrata garantiscono la stabilità termica durante il funzionamento continuo e gravoso.

Caratteristiche principali

• Soppressione delle armoniche: Il circuito integrato di correzione del fattore di potenza (PFC) riduce il rumore elettrico ed è conforme agli standard IEC 61000-3-2.
• Protezione da sovracorrente: Il sistema di ripristino automatico limita la corrente di uscita durante i sovraccarichi per prevenire danni ai dispositivi di campo a valle.
• Protezione da sovratensione: Disattiva l'uscita quando le tensioni interne superano i parametri di sicurezza, richiedendo un ciclo di spegnimento e riaccensione manuale per il ripristino.
• Dissipazione termica: La ventola di raffreddamento integrata mantiene temperature di esercizio interne ottimali in condizioni di pieno carico.
• Integrazione su guida DIN: La staffa montata in fabbrica garantisce un fissaggio robusto su guide a cappello standard da 35 mm.

Applicazioni industriali tipiche

• Sistemi PLC e reti di alimentazione per rack I/O distribuiti.
• Alimentazione di sensori industriali e circuiti di trasmettitori.
• Relè dei circuiti di controllo a 24 VCC e bobine dei contattori.
• Pannelli di controllo per macchine utensili e sistemi di movimentazione dei materiali.

Specifiche tecniche

Collegamenti e assegnazione dei morsetti

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

La serie S8JX-P è stata progettata come alternativa aggiornata ai modelli S8JX-G standard, introducendo specificamente la soppressione delle correnti armoniche per garantire la conformità alle più ampie reti elettriche internazionali. In caso di sostituzione di un modello S8JX-G precedente o di passaggio a linee di prodotti più recenti, tenere presente che le serie S8VK-G e S8VK-WA rappresentano le moderne alternative per l'ingombro. Quando si passa agli equivalenti S8VK, verificare l'ingombro fisico e la disposizione dei morsetti, poiché alcuni modelli S8VK hanno una larghezza inferiore ma un profilo più profondo rispetto all'S8JX-P.

Problemi applicativi e note ingegneristiche

L'S8JX-P30024CD si affida al raffreddamento attivo ad aria forzata tramite una ventola integrata. Il montaggio di questa unità in orientamenti diversi dalla disposizione verticale standard su guida DIN limita drasticamente la dissipazione del calore. Per il funzionamento standard, mantenere uno spazio libero di almeno 20mm su entrambi i lati e di 50mm sopra e sotto il dispositivo. La mancata osservanza di questi spazi liberi attiverà un declassamento termico prematuro o causerà lo spegnimento automatico per sovratemperatura in condizioni di carico elevato.

Suggerimenti per la messa in servizio e il cablaggio

Quando si collega un carico continuo di 14A, è altamente consigliato utilizzare un cablaggio in rame con una sezione minima di 14 AWG (2,5 mm²) per ridurre al minimo il riscaldamento localizzato e la caduta di tensione sui morsetti. Utilizzare capicorda ad anello o a forcella correttamente dimensionati per le viti dei morsetti M4. Serrare tutte le viti dei morsetti di ingresso e uscita esattamente a 1,2 N-m per evitare collegamenti allentati e ad alta resistenza durante cicli di vibrazioni intense.

Linee guida per l'installazione
