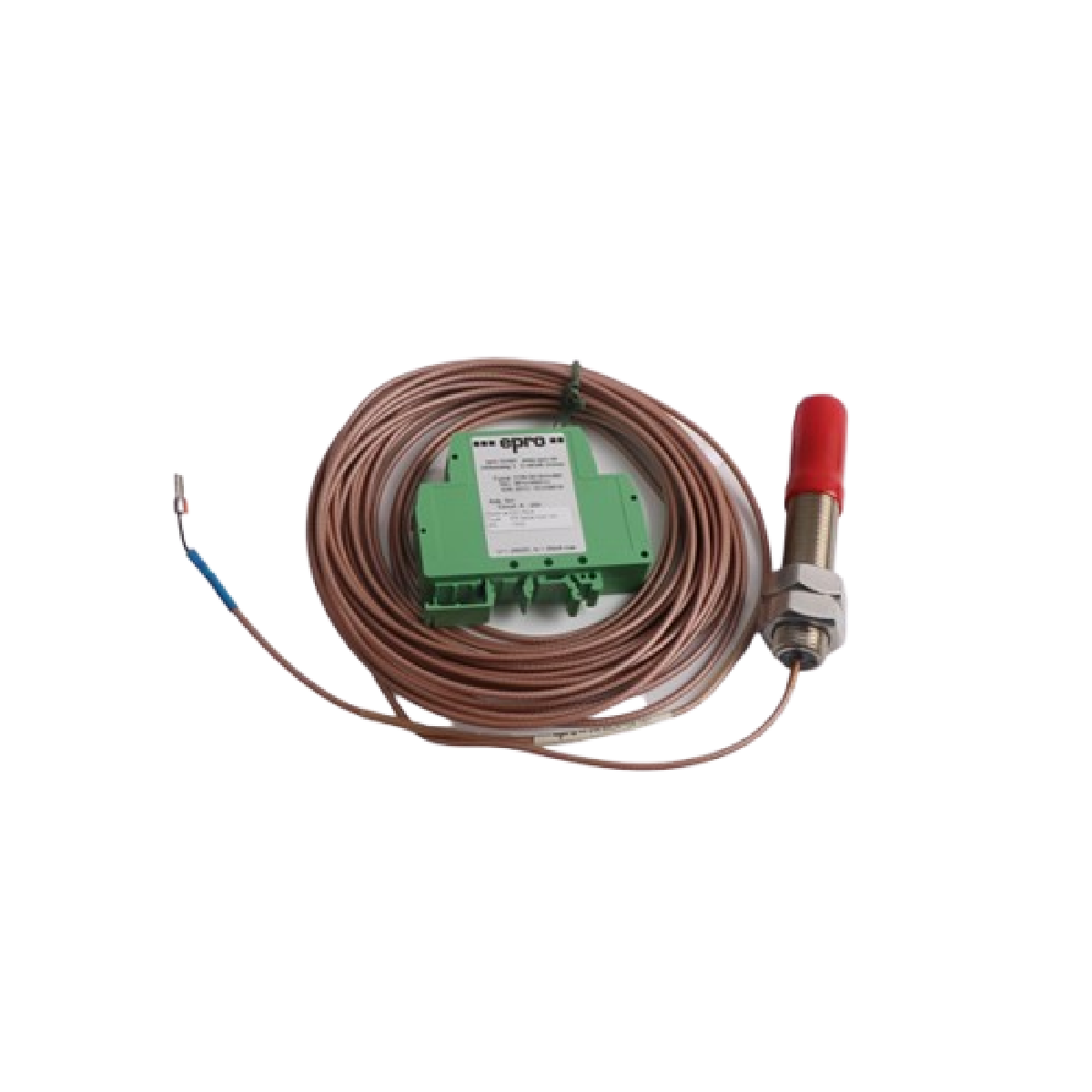

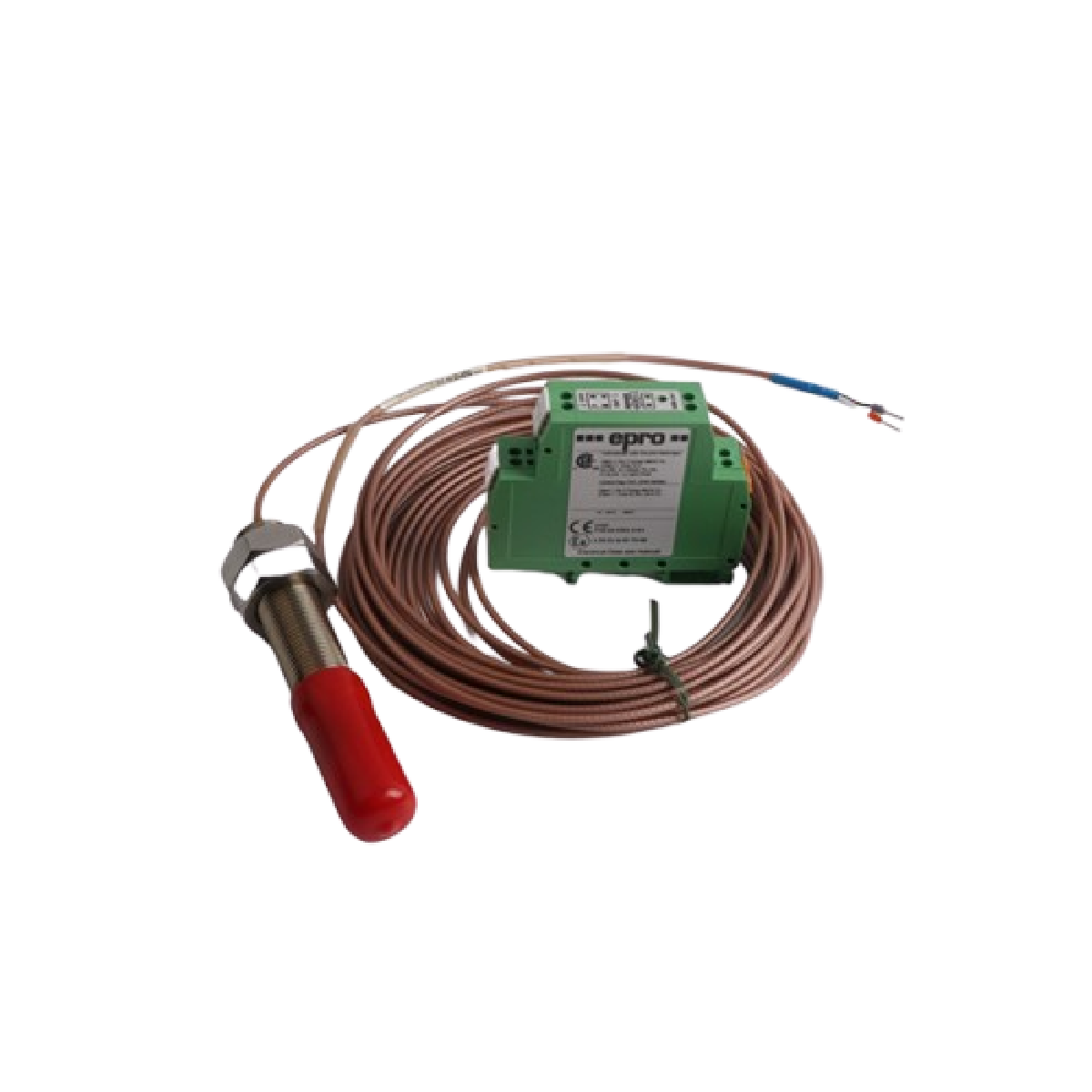

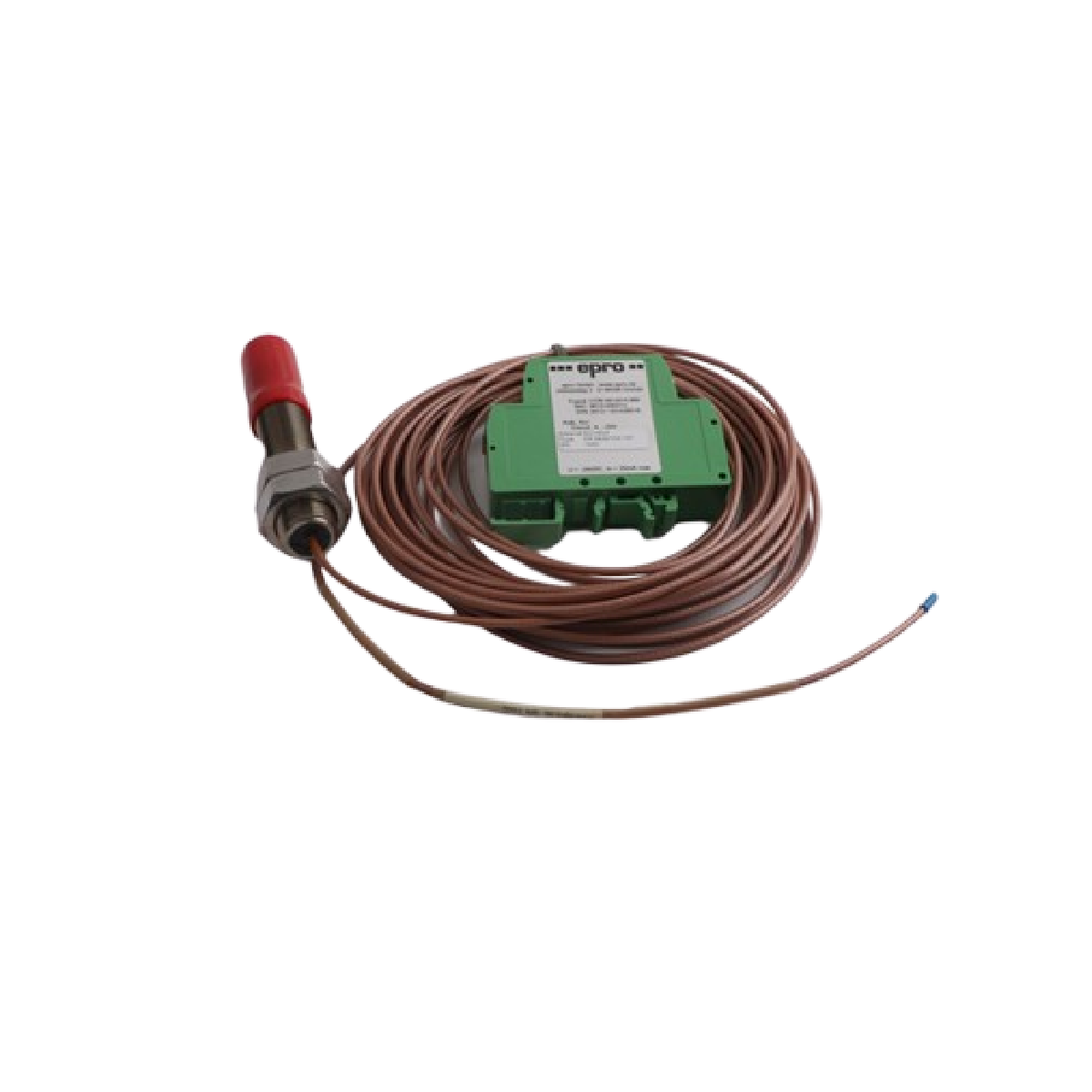

PR6424/104-141 CON041 Emerson Epro sistema di misurazione a correnti parassite da 16mm

Panoramica del prodotto

Il PR6424/104-141 CON041 (PR6424/104-141 CON041) è un set integrato di misurazione a correnti parassite ad alta precisione, progettato per gli ambienti più esigenti di protezione delle turbomacchine. Questo sistema combina un sensore da 16 mm di diametro con un convertitore di segnale CON041 dedicato per monitorare le vibrazioni dell'albero, la posizione assiale e l'eccentricità in apparecchiature rotanti per impieghi gravosi, come turbine a vapore, compressori ad alta pressione e grandi idrogeneratori. Grazie all'utilizzo di una testa del sensore più grande, il sistema offre un campo di misura significativo e una stabilità superiore rispetto alle sonde standard. Questo gruppo è un componente fondamentale della strumentazione di supervisione delle turbine (TSI) e fornisce i dati in tempo reale necessari all'Emerson AMS 6500 per prevenire guasti meccanici catastrofici e garantire la massima disponibilità dell'impianto in settori come la generazione di energia e la raffinazione del petrolio.

Configurazione tecnica (analisi approfondita)

Questo sistema funziona secondo il principio induttivo delle correnti parassite, in cui il driver CON041 fornisce un'eccitazione ad alta frequenza alla testa del sensore da 16 mm.

• Architettura del sensore da 16 mm (PR6424): La configurazione "104-141" specifica un sensore rinforzato con punta da 16 mm, ottimizzato per alberi di grande diametro (maggiore o uguale a 80 mm). Il diametro maggiore della bobina consente una penetrazione più profonda del campo magnetico, essenziale per misurare vibrazioni di ampiezza elevata o grandi spostamenti assiali.

• Logica del convertitore di segnale (CON041): Il convertitore agisce come un processore ad alta velocità che demodula le variazioni di impedenza del sensore trasformandole in una tensione analogica standardizzata. Presenta un tempo di salita rapido, inferiore a 15 microsecondi, garantendo una cattura accurata anche dei transienti ad alta frequenza.

• Resistenza ambientale: La testa del sensore è sigillata ermeticamente e resistente alla pressione fino a 10.000 hPa (145 psi), consentendo l'installazione in alloggiamenti di cuscinetti pressurizzati e lubrificati a olio.

• Integrazione corazzata: L'"1" nella configurazione indica generalmente un cavo corazzato rinforzato, che offre protezione meccanica contro bordi taglienti e sollecitazioni fisiche nei sistemi di canalizzazione industriali.

Specifiche tecniche

Domande frequenti tecniche

D1: Perché utilizzare un sensore da 16 mm come il PR6424 invece di un sensore standard da 8 mm?

R1: La punta da 16 mm offre un campo di misura lineare molto più ampio (fino a 8,0 mm). Questo è fondamentale per le macchine di grandi dimensioni, nelle quali l'espansione termica o il "gioco" assiale supera il limite di 2,0 mm dei sensori più piccoli.

D2: Qual è l'importanza del materiale target per questo sistema?

R2: I sensori a correnti parassite sono sensibili alla conducibilità e alla permeabilità del target. Questo sistema è calibrato in fabbrica per l'acciaio ferromagnetico (42 Cr Mo4). L'utilizzo di altri materiali richiederà una regolazione della sensibilità nel sistema di monitoraggio.

D3: Il CON041 può essere montato direttamente sulla macchina?

R3: No, il CON041 è un dispositivo con grado di protezione IP20 e deve essere installato in una scatola di giunzione protetta o in un armadio di controllo, utilizzando un montaggio standard su guida DIN per evitare danni causati da umidità e polvere.

Guida all'ingegneria e all'installazione

• Calibrazione della tensione di traferro: Per il campo di misura di 8,0 mm, il centro nominale del traferro è di circa 2,7 mm. Durante l'installazione, regolare la posizione del sensore finché la tensione di uscita del CON041 non raggiunge il punto medio della curva lineare (in genere -10 VCC).

• Finitura della superficie target: Per prevenire il "runout elettrico", la superficie dell'albero deve essere priva di graffi, segni di lavorazione e punti magnetici. Per le misurazioni delle vibrazioni si raccomanda una finitura superficiale di 1,0 micrometri Ra o migliore.

• Protezione del cavo: Assicurarsi che il cavo corazzato sia fissato saldamente, senza schiacciarlo. Mantenere un raggio di curvatura minimo per evitare danni interni al nucleo coassiale, fondamentale per mantenere la frequenza di risonanza accordata del sistema.

Vantaggi ingegneristici

Il set PR6424/104-141 CON041 offre una deriva a lungo termine inferiore allo 0,3%, garantendo che il sistema di protezione di sicurezza rimanga preciso tra una fermata generale dell'impianto e l'altra. Il design della testa da 16 mm offre un rapporto segnale/rumore superiore, consentendo di rilevare variazioni sottili nello stato della macchina anche in ambienti elettricamente rumorosi, vicino a generatori ad alta potenza. Inoltre, la compatibilità verso il basso con i sistemi Philips epro più datati semplifica l'ammodernamento dell'hardware TSI esistente senza richiedere modifiche strutturali alla carcassa della macchina.
