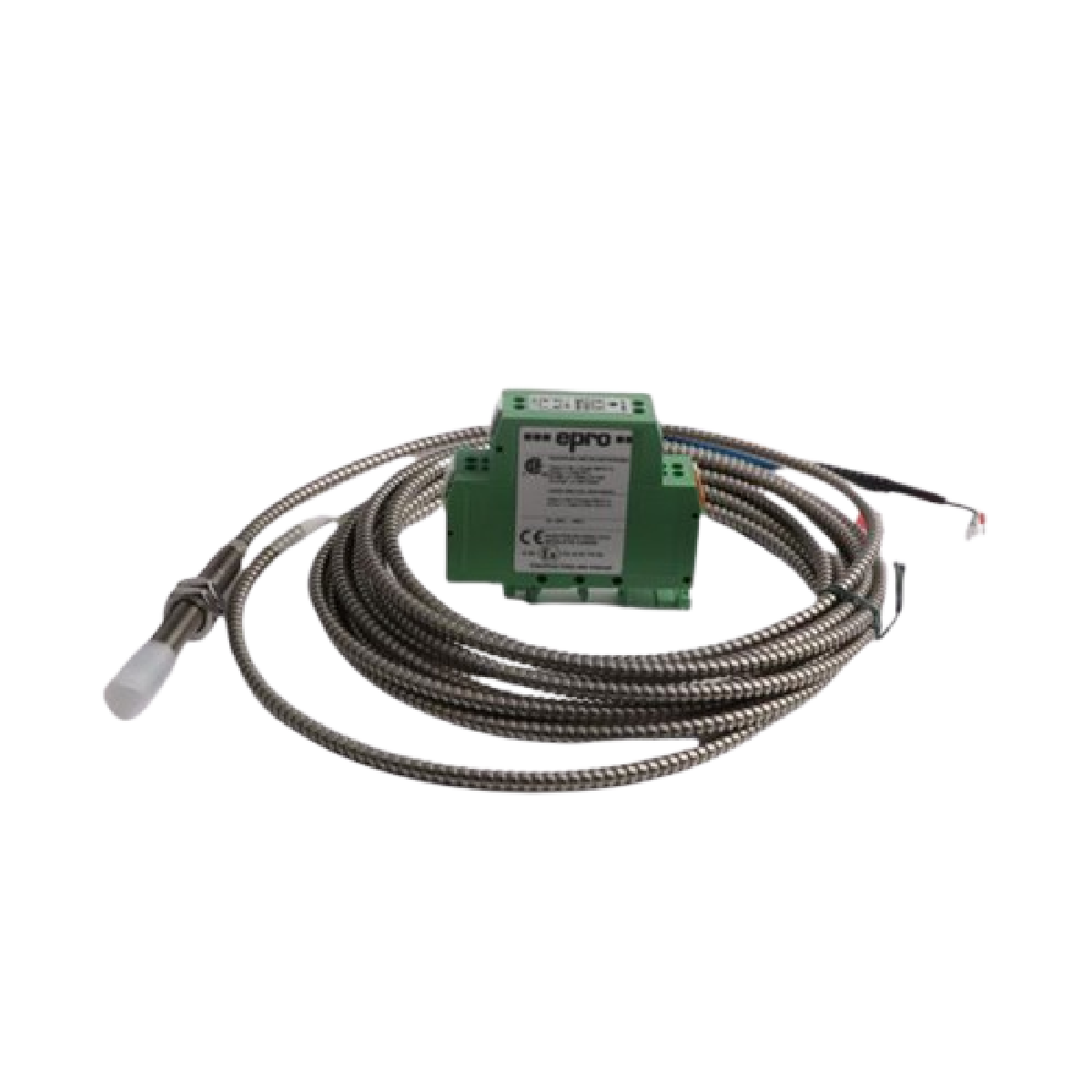

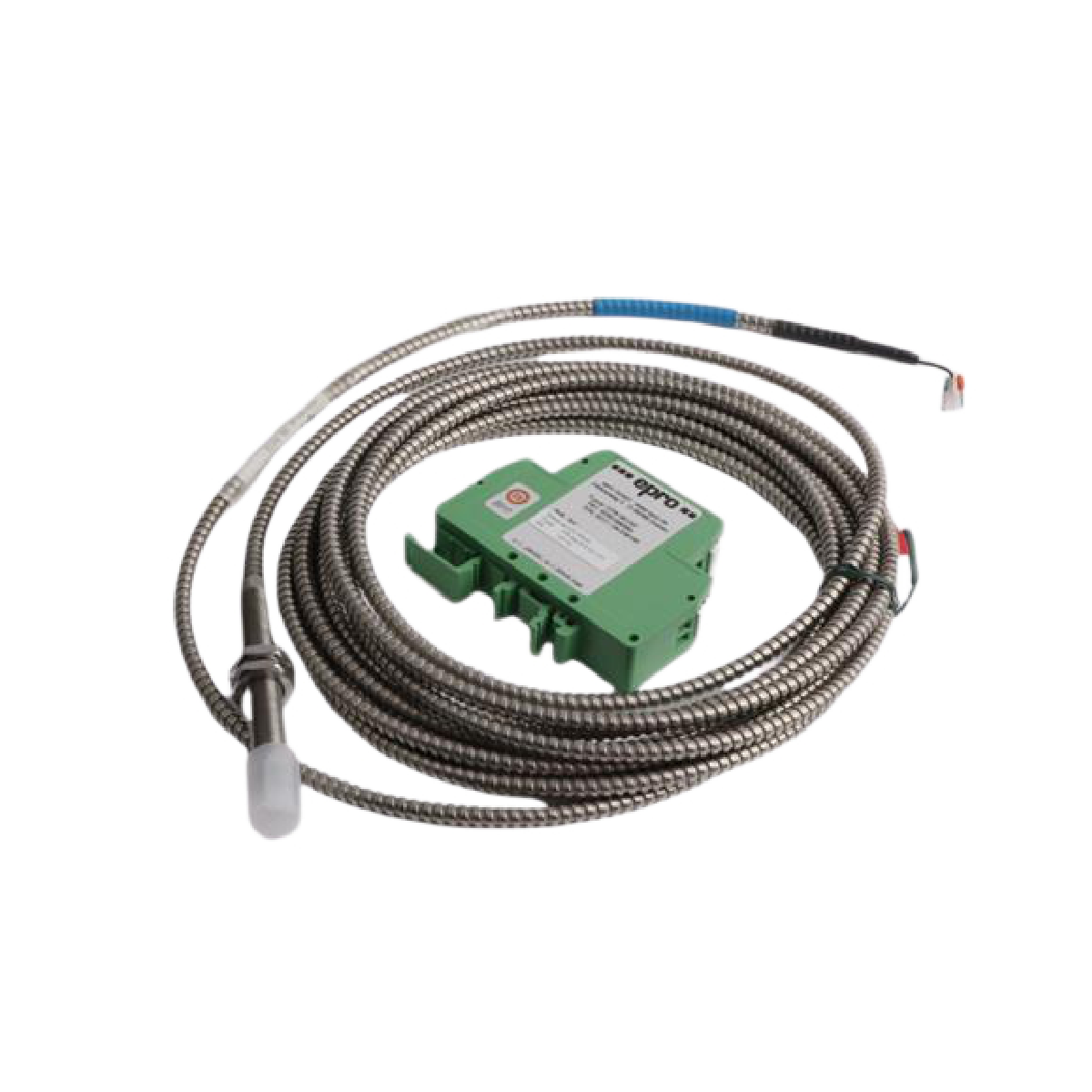

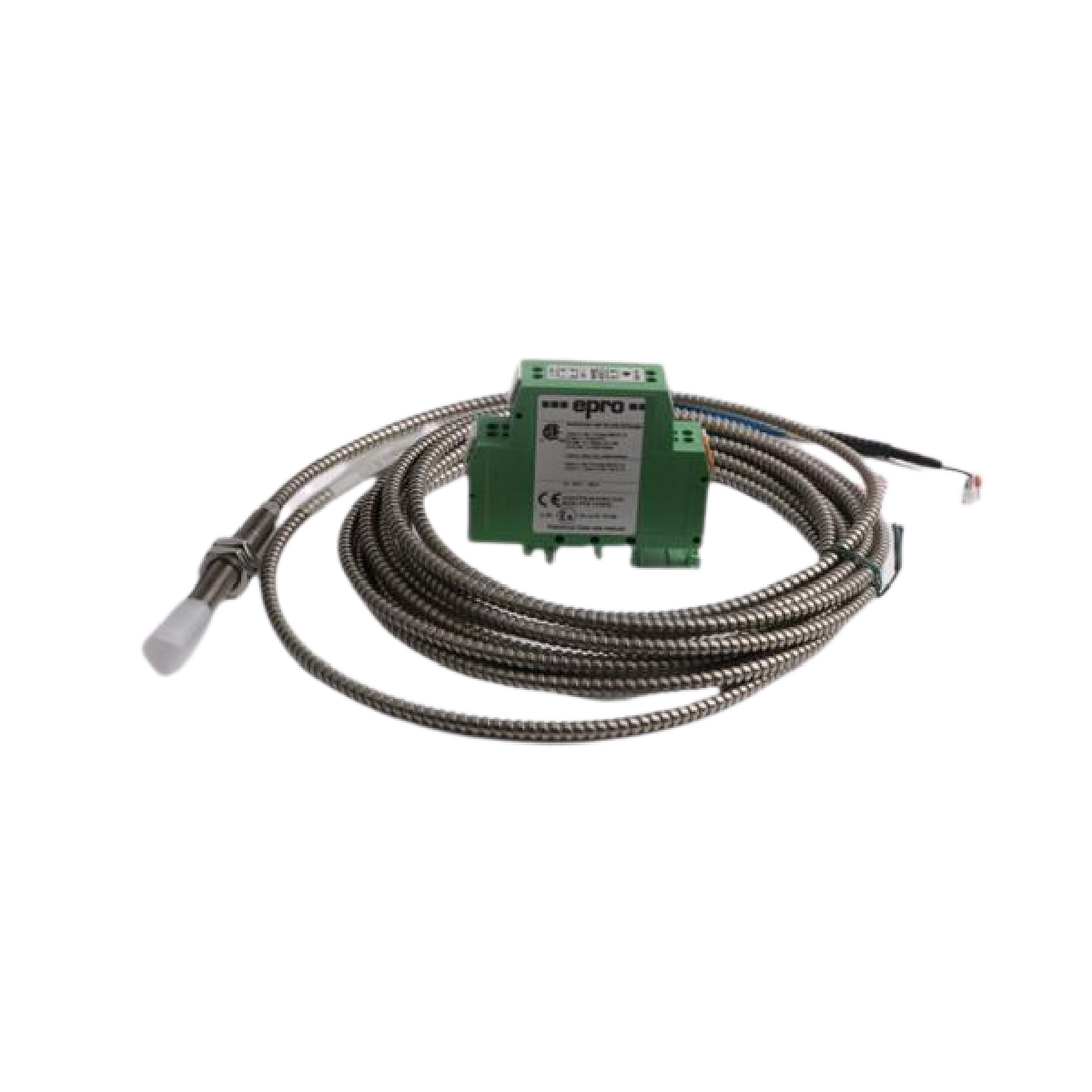

Sistema di misurazione a correnti parassite Emerson Epro PR6426/010-000 CON021

Panoramica del prodotto

Il PR6426/010-000 CON021 (PR6426/010-000 CON021) è un sistema specializzato di misurazione senza contatto a correnti parassite, progettato per le applicazioni più impegnative di protezione delle turbomacchine. Questo set ad alta affidabilità combina un sensore di spostamento da 12 mm con un convertitore di segnale compatibile con connettore Lemo per monitorare le vibrazioni dell'albero, la posizione assiale e l'eccentricità nelle turbine delle centrali elettriche, nei compressori ad alta velocità e nei ventilatori industriali. Fornendo dati continui a livello micrometrico a sistemi come l'AMS 6500, questo sistema funge da meccanismo critico di allerta preventiva. La capacità di operare in ambienti estremi, inclusi olio ad alta pressione e temperature fino a 175 deg C, garantisce la sicurezza operativa e previene guasti meccanici catastrofici che causano costosi fermi macchina non pianificati.

Configurazione tecnica (approfondimento)

Il sistema utilizza un circuito induttivo a impedenza adattata per convertire lo spostamento fisico in una tensione analogica standardizzata.

• Testa del sensore (PR6426): È dotata di una punta ceramica con diametro di 12 mm. Il diametro maggiore della punta rispetto ai sensori standard da 8 mm consente un campo magnetico significativamente più ampio e un intervallo di misurazione lineare più robusto, rendendola ideale per gli alberi industriali di grandi dimensioni.

• Convertitore di segnale (CON021): Funziona come driver ad alta frequenza e condizionatore di segnale. È progettato specificamente per la serie PR642x e utilizza un connettore Lemo autobloccante per il collegamento del trasduttore, garantendo un collegamento elettrico resistente alle vibrazioni.

• Linearità e precisione: Il sistema è progettato per mantenere un errore di linearità inferiore o uguale all'1,5 percento nell'intero intervallo di misurazione standard, fornendo le prestazioni deterministiche richieste dai sistemi strumentati di sicurezza (SIS).

• Prestazioni dinamiche: Con un intervallo di frequenza da 0 a 20.000 Hz e un tempo di salita inferiore a 15 microsecondi, il CON021 rileva i transitori di vibrazione ad alta frequenza spesso non rilevati dai convertitori con specifiche inferiori.

Specifiche tecniche

Domande frequenti tecniche

D1: Qual è il vantaggio del collegamento con connettore Lemo sul CON021?

R1: Il connettore Lemo è un connettore autobloccante che impedisce lo scollegamento accidentale dovuto alle forti vibrazioni della macchina. Garantisce inoltre un'impedenza costante nel punto di collegamento, fondamentale per la precisione delle misurazioni a correnti parassite.

D2: Il PR6426/010-000 può essere utilizzato in applicazioni con immersione nell'olio?

R2: Sì, la punta del sensore è sigillata ermeticamente e resistente alla pressione fino a 10 bar sulla superficie di rilevamento, rendendola adatta all'installazione all'interno di riduttori o cuscinetti idrodinamici, dove sono comuni la nebbia d'olio o l'immersione.

D3: Come scelgo tra gli intervalli di uscita da -2 V a -18 V e da -4 V a -20 V?

R3: La scelta dipende dai requisiti della scheda di ingresso del sistema host. Il CON021 supporta entrambi gli intervalli, ma è necessario assicurarsi che la tensione di alimentazione sia compatibile, ad esempio da -21 V a -32 V per l'intervallo di uscita da -2 V a -18 V.

Guida all'ingegneria e all'installazione

• Impostazione della tensione di gap: Per una misurazione precisa, il sensore deve essere posizionato sul punto "Zero" della curva lineare, ottenendo in genere un'uscita di -10 VDC sul CON021. Durante l'installazione, utilizzare un dispositivo con micrometro per verificare il gap prima di serrare i dadi di fissaggio.

• Integrità del cavo: Il cavo del sensore è parte integrante del circuito di misurazione. Non tagliare, giuntare o accorciare il cavo, poiché ciò modificherebbe l'induttanza del sistema e invaliderebbe la calibrazione di fabbrica.

• Distanza laterale di montaggio: Assicurarsi che vi sia una distanza minima pari a 1,5 volte il diametro della punta (circa 18 mm) da qualsiasi parete laterale metallica, per prevenire gli effetti di "caricamento laterale" che distorcono il flusso magnetico e causano letture errate.

Vantaggi ingegneristici

Il set PR6426/010-000 CON021 si distingue per l'eccellente stabilità termica e l'affidabilità "installa e dimentica". Il diametro della punta di 12 mm consente una maggiore distanza fisica tra il sensore e il bersaglio, riducendo il rischio di contatto meccanico durante gli aumenti estremi di velocità dell'albero. Inoltre, l'alloggiamento in alluminio del CON021 (LMgSi 0.5 F22) offre un'eccellente schermatura RFI/EMI, garantendo che i segnali critici di vibrazione rimangano puliti anche quando il sistema è installato in prossimità di generatori ad alta tensione o azionamenti a frequenza variabile.
