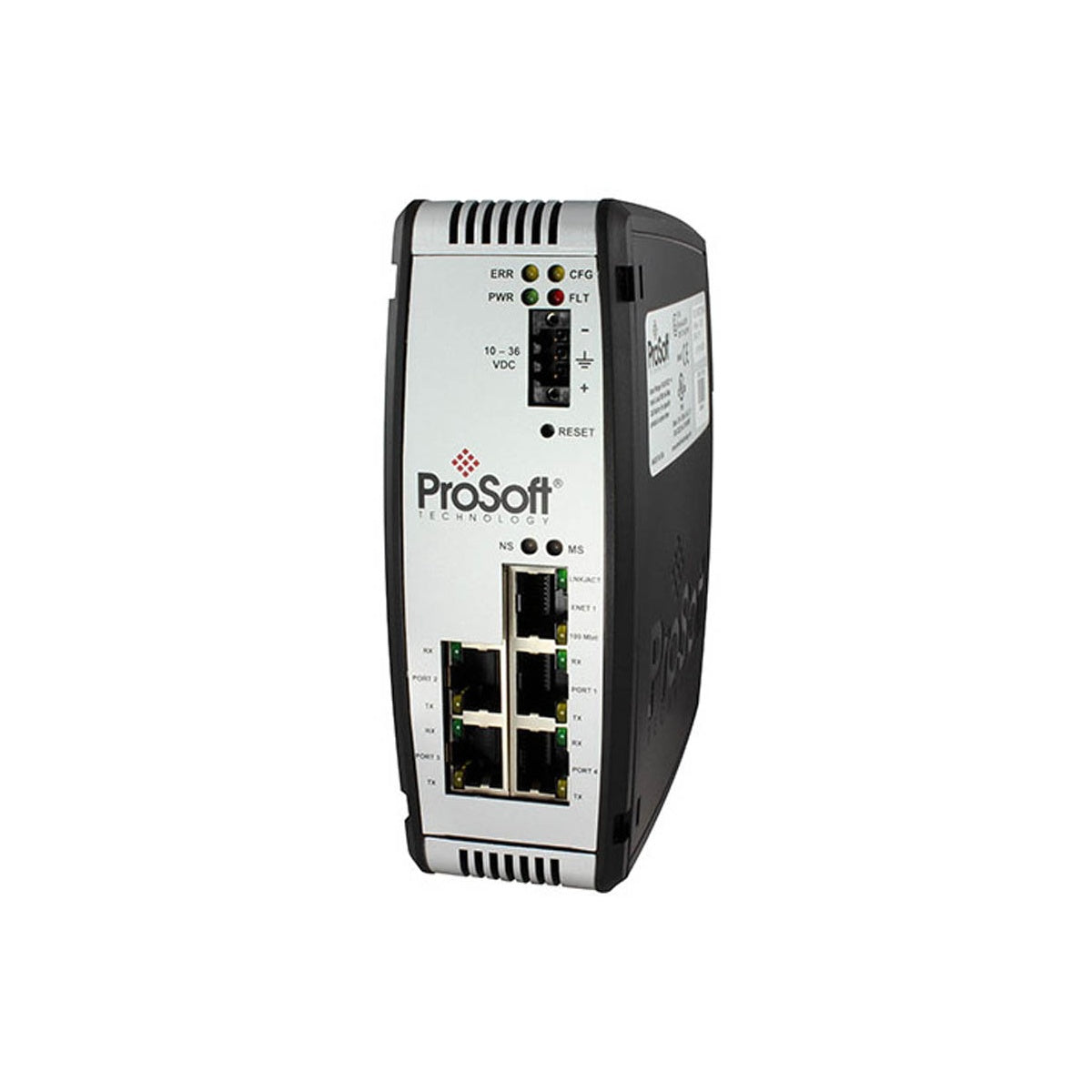

ProSoft PLX31-MBTCP-MBS4 Gateway da Modbus TCP/IP a Modbus seriale a 4 porte

SKU PLX31-MBTCP-MBS4

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: ProSoft
Product No.: PLX31-MBTCP-MBS4
Country of origin:United States
Product Type: Gateway di protocollo
Payment: T/T, Western Union
Weight: 2500g
Dimensions: 13,67 × 5,05 × 11,13 cm
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Facilitando la comunicazione bidirezionale senza soluzione di continuità tra reti Ethernet e reti sul campo basate su seriale, ProSoft PLX31-MBTCP-MBS4 funge da robusto convertitore di protocollo per i sistemi di automazione industriale. Questo modulo consente a un client o server Modbus TCP/IP di interfacciarsi direttamente con un massimo di quattro reti seriali Modbus indipendenti, colmando il divario tra gli strumenti seriali legacy e le moderne architetture di controllo Ethernet. Progettato per ambienti ad alta affidabilità, offre isolamento galvanico su tutti i percorsi di comunicazione e dispone di un involucro robusto e compatto progettato per il montaggio su guida DIN. Grazie alla diagnostica integrata, all'ingresso di alimentazione flessibile e alla configurazione individuale delle porte, questo gateway garantisce la trasmissione dei dati a bassa latenza in diverse infrastrutture di automazione di fabbrica, trattamento delle acque e distribuzione dell'energia.

Caratteristiche

Porte seriali indipendenti: quattro porte seriali completamente isolate che supportano i livelli fisici RS-232, RS-422 o RS-485.
Elevato isolamento elettrico: isolamento del segnale porta-porta e porta-backplane da 2500 Vrms tramite componenti a modulazione RF digitale.
Interfaccia Ethernet robusta: singola porta RJ45 10/100 Mbps con isolamento elettrico da 1500 Vrms e resilienza integrata ai broadcast storm.
Ingresso di alimentazione flessibile: supporta un'ampia gamma di ingresso da 10 a 36 VCC, adatta ai pannelli di controllo industriali standard a 24 VCC.
Indicatori diagnostici: i LED del pannello frontale forniscono una conferma visiva immediata dell'alimentazione, dello stato del modulo, dell'attività di rete e dello stato della trasmissione seriale (TX/RX).

Applicazioni

Integrazione di contatori elettrici Modbus RTU/ASCII legacy, misuratori di portata e relè di protezione nei moderni sistemi SCADA basati su Ethernet.
Automazione delle sottostazioni in cui è necessario un elevato isolamento elettrico per prevenire i loop di massa e proteggere le CPU dei controller centralizzati.
Configurazioni distribuite per il monitoraggio di acqua e acque reflue che richiedono reti seriali RS-485 multipunto collegate a un PLC centralizzato tramite Ethernet in fibra ottica o wireless.

Specifiche tecniche

Produttore	ProSoft Technology
Riferimento del modello	PLX31-MBTCP-MBS4
Ingresso dell'alimentazione	24 VCC nominali (da 10 a 36 VCC consentiti)
Consumo di corrente	300 mA a 24 VCC nominali (610 mA massimi a 10 VCC)
Porta Ethernet	1 connettore RJ45 10/100 Base-T, negoziazione automatica half/full-duplex
Isolamento Ethernet	1500 Vrms (da 50 a 60 Hz per 60 secondi)
Porte dell'interfaccia seriale	4 porte seriali isolate (configurazione RS-232, RS-422 o RS-485)
Isolamento della porta seriale	Isolamento del segnale da 2500 Vrms (certificato UL 1577, mezzo di modulazione RF)
Temperatura di esercizio	Da -25 a 70 °C (da -13 a 158 °F)
Temperatura di stoccaggio	Da -40 a 80 °C (da -40 a 176 °F)
Umidità relativa	Dal 5% al 95% di umidità relativa (senza condensa)
Classe di resistenza agli urti	IEC 60068-2-27: 15G operativo (11 ms), 30G non operativo (18 ms)
Classe di vibrazione	IEC 60068-2-6: 5G @ 10-150 Hz
Dimensioni (A x L x P)	13.67 x 5.05 x 11.13 cm
Peso di spedizione	2,5 kg

Connessioni e interfacce

Porta / morsettiera	Tipo di interfaccia	Assegnazione funzionale
Porta Ethernet	RJ45	Connessione master Modbus TCP/IP (client) / slave (server)
Porte seriali da 1 a 4	Morsetto Combicon	Master o slave Modbus RTU/ASCII (configurazione RS-232, RS-422 o RS-485)
Morsetto di alimentazione	Innesto a 3 posizioni	V+ (da 10 a 36 VCC), V- (ritorno CC) e terra

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il PLX31-MBTCP-MBS4 è un sostituto modernizzato dei gateway legacy meno recenti. Quando si trasferiscono i profili di configurazione dai moduli ProSoft di generazione precedente, verificare le mappature della memoria del database, poiché le strutture dei registri del database interno potrebbero richiedere un riallineamento degli offset. Utilizzare il software ProSoft Configuration Builder (PCB) per una migrazione fluida dei parametri.

Problemi applicativi e note ingegneristiche

Un problema comune durante la messa in servizio di più porte sono i timeout delle transazioni Modbus TCP/IP causati da risposte più lente sul lato seriale. Assicurarsi che il timeout di interrogazione del master Modbus TCP corrisponda al tempo massimo potenziale di andata e ritorno seriale. Quando si utilizzano configurazioni RS-485 con molti slave o lunghe distanze dei cavi, è necessario installare resistori di terminazione esterni da 120 ohm a entrambe le estremità fisiche del collegamento per evitare riflessioni del segnale.

Suggerimenti per la messa in servizio e il cablaggio

Le quattro interfacce seriali sono dotate di speciali chip di isolamento digitale da 2500 Vrms. Per mantenere questo elevato livello di prestazioni dell'isolamento, non condividere mai linee di riferimento comuni o di schermatura tra porte isolate diverse o fonti di alimentazione esterne. In ambienti con inverter VFD rumorosi, utilizzare cavi a doppino intrecciato con doppia schermatura (STP) per tutti i collegamenti seriali e collegare le schermature dei cavi direttamente alla terra del quadro in un unico punto centralizzato.

Linee guida per l'installazione

AVVERTENZA CRITICA: Togliere tensione a tutte le linee di alimentazione prima di installare, cablare o rimuovere il modulo gateway. Il contatto con terminazioni elettriche sotto tensione può causare gravi danni alle apparecchiature, scosse elettriche o lesioni fisiche. Assicurarsi che il morsetto di terra interno del sistema sia correttamente collegato a un percorso di terra a bassa impedenza prima di applicare l'alimentazione CC.

1

Montare saldamente il gateway su una guida DIN da 35 mm approvata, all'interno di un quadro elettrico protettivo NEMA o IP54, lasciando almeno 2 pollici di spazio libero nella parte superiore e inferiore per il raffreddamento convettivo naturale.

2

Configurare i ponticelli interni della porta seriale fisica (sotto il coperchio anteriore) per scegliere tra le modalità RS-232, RS-422 o RS-485 per ciascuna delle quattro porte seriali.

3

Collegare i cavi della rete seriale isolata alle morsettiere Combicon innestabili corrispondenti, assicurandosi che la polarità delle linee di trasmissione (TX) e ricezione (RX) sia corretta.

4

Collegare il cavo di rete Ethernet alla porta RJ45 e applicare un'alimentazione nominale di 24 VCC alla morsettiera di alimentazione. Monitorare gli indicatori diagnostici LED per confermare la corretta inizializzazione del modulo.

FAQ

Ogni porta seriale può funzionare con impostazioni di comunicazione diverse?

Sì. Ognuna delle quattro porte seriali di questo modulo è completamente indipendente. È possibile configurare per ogni porta velocità di trasmissione, parità, bit di stop e modalità fisiche (RS-232, RS-422 o RS-485) individuali.

Come si imposta l'indirizzo IP di questo gateway?

L'indirizzo IP viene impostato utilizzando il software ProSoft Configuration Builder (PCB) tramite Ethernet oppure l'utility ProSoft Discovery Service per rilevare e assegnare un indirizzo IP statico al modulo sulla rete locale.

Quale software è necessario per mappare i registri Modbus TCP/IP su Modbus seriale?

Non è richiesta alcuna programmazione. La configurazione tramite trascinamento e rilascio e la mappatura personalizzata dei registri sono interamente gestite tramite ProSoft Configuration Builder (PCB), che può essere scaricato gratuitamente.

È necessaria una terminazione esterna per le reti seriali RS-485?

Sì. Sebbene le porte seriali siano isolate, non includono una terminazione interna selezionabile tramite software. Per cavi lunghi o ambienti molto rumorosi, è necessario utilizzare resistenze esterne da 120 ohm alle estremità fisiche della linea.
