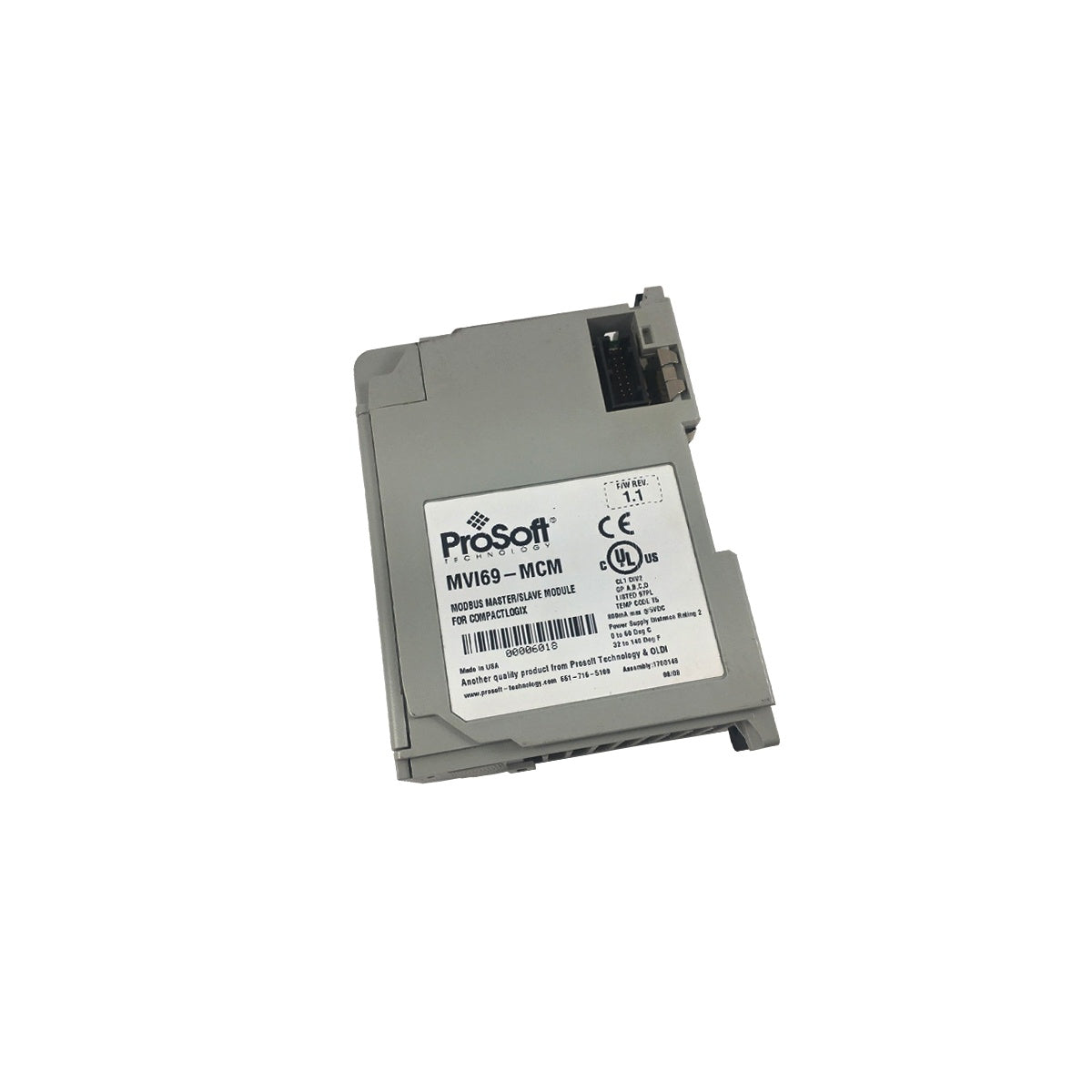

Modulo di interfaccia di rete Modbus master/slave ProSoft MVI69-MCM

SKU MVI69-MCM

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ProSoft

  • Product No.: MVI69-MCM

  • Country of origin:United States

  • Product Type: Modulo di interfaccia di rete Master/Slave Modbus

  • Payment: T/T, Western Union

  • Weight: 500g

  • Shipping port: Xiamen

  • Warranty: 12 months

Panoramica del prodotto

MVI69-MCM funge da potente ponte di comunicazione, consentendo ai processori CompactLogix di Rockwell Automation di interfacciarsi senza problemi con dispositivi compatibili con Modbus. Questo modulo funziona come un "gateway" nel backplane 1769, permettendo al PLC di operare come Master Modbus o Slave Modbus. Integrando questo modulo, gli ingegneri possono acquisire facilmente dati da contatori elettrici, VFD, inverter solari e svariati dispositivi RTU, oppure inviare loro comandi. MVI69-MCM eccelle negli ambienti di controllo distribuito in cui è richiesta la comunicazione seriale su lunghe distanze, offrendo un'alternativa conveniente alla sostituzione dell'hardware seriale legacy con equivalenti basati su Ethernet.


Principali vantaggi tecnici

Versatilità a doppia porta

Il modulo dispone di due porte seriali applicative indipendenti (P1 e P2). Ogni porta opera autonomamente, consentendo di configurare la Porta 1 come Master Modbus per interrogare gli strumenti di campo e, contemporaneamente, la Porta 2 come Slave Modbus per fornire dati a un sistema SCADA o HMI di terze parti.

Integrazione avanzata nel backplane

MVI69-MCM viene riconosciuto dal processore CompactLogix come un modulo I/O standard. Utilizza trasferimenti a blocchi efficienti per spostare fino a 5000 registri di dati Modbus tra il database interno del modulo e i tag del controller del PLC, garantendo aggiornamenti dei dati ad alta velocità senza gravare sul carico di comunicazione della CPU.

Isolamento ottico e robustezza

Per proteggere il rack CompactLogix dal rumore elettrico industriale e dai loop di massa, entrambe le porte applicative dispongono di un isolamento ottico da 500 V rispetto al backplane. Questa protezione a livello hardware garantisce che una sovratensione su un lungo collegamento di campo RS-485 non danneggi il costoso processore PLC o gli altri moduli nello chassis.


Specifiche tecniche

Parametro Specifiche
Carico di corrente del backplane 800 mA max a 5 VCC
Classe di distanza 2 slot (le installazioni L43/L45 richiedono i primi 2 slot)
Porte di comunicazione 2 applicative (P1, P2) + 1 di configurazione (CFG)
Standard seriali RS-232, RS-422 e RS-485 (selezionabili tramite ponticelli)
Isolamento Isolamento ottico da 500 V (dal backplane alle comunicazioni)
Temperatura di esercizio Da 0° C a 60° C (da 32° F a 140° F)
Protocolli supportati Modbus RTU e Modbus ASCII
Capacità dati Fino a 5000 registri a 16 bit

Guida all'installazione e alla manutenzione

Classe di distanza dall'alimentatore

MVI69-MCM ha una classe di distanza pari a 2. Ciò significa che il modulo deve essere installato entro due slot dall'alimentatore CompactLogix. Per i controller L43 e L45 ad alte prestazioni, posizionare sempre questo modulo nei primi due slot disponibili del bus 1769, per garantire corrente sufficiente al carico di 800 mA.

Configurazione dei ponticelli per RS-485

Prima di inserire il modulo nel rack, impostare i ponticelli fisici situati sul lato del PCB in base allo standard di comunicazione utilizzato. Per le reti RS-485 (a 2 fili) con collegamento a margherita, assicurarsi che i ponticelli di terminazione siano inseriti se il modulo si trova all'estremità del collegamento fisico, per evitare riflessioni del segnale.

Diagnostica tramite la porta CFG

Utilizzare il cavo di configurazione da RJ45 a DB9 per collegarsi alla porta "CFG". Utilizzare il software ProSoft Configuration Builder (PCB) per monitorare in tempo reale le statistiche delle porte. Questa porta è esclusivamente RS-232 e offre una "finestra" sul traffico Modbus, consentendo di identificare errori CRC o problemi di timeout senza interrompere l'applicazione PLC principale.


Vantaggi per l'ingegneria

MVI69-MCM è una soluzione collaudata sul campo per prolungare la vita delle infrastrutture basate su comunicazione seriale. La capacità di supportare fino a 100 comandi per porta consente di gestire gruppi di strumenti ad alta densità. Poiché il modulo gestisce internamente lo stack del protocollo Modbus, la logica del PLC rimane semplice: gli ingegneri devono interagire solo con semplici tag dati, invece di scrivere codice complesso per la manipolazione seriale dei bit. Questo "alleggerimento" della gestione del protocollo garantisce tempi di scansione costanti anche con la crescita della rete di dispositivi di campo.


Domande frequenti tecniche

D1: Posso utilizzare contemporaneamente la Porta 1 per RS-232 e la Porta 2 per RS-485?

R1: Sì. Entrambe le porte sono completamente indipendenti. È possibile combinare liberamente livelli fisici e velocità di trasmissione per ciascuna porta, purché i ponticelli interni siano impostati correttamente per ogni singolo canale.

D2: Qual è la funzione dell'indicatore LED "Battery"?

R2: Il LED Battery monitora lo stato della batteria interna al litio utilizzata per mantenere la configurazione e il database dei dati del modulo durante i cicli di alimentazione. Se questo LED diventa rosso, sostituire tempestivamente la batteria per evitare la perdita di dati durante un'interruzione di corrente.

D3: Questo modulo supporta il protocollo Modbus TCP/IP?

R3: No. MVI69-MCM è esclusivamente un modulo seriale (RTU/ASCII). Per la comunicazione Modbus TCP/IP su Ethernet, è necessario il modulo MVI69-MNET.

D4: Come gestisco la comunicazione RS-422 a 4 fili con questo modulo?

R4: Impostare i ponticelli della porta sulla posizione RS-422. L'adattatore RJ45-DB9 in dotazione fornisce i pin necessari per i segnali TX+, TX-, RX+ e RX-. Assicurarsi che la schermatura sia collegata a terra a una sola estremità, per evitare loop di massa.
