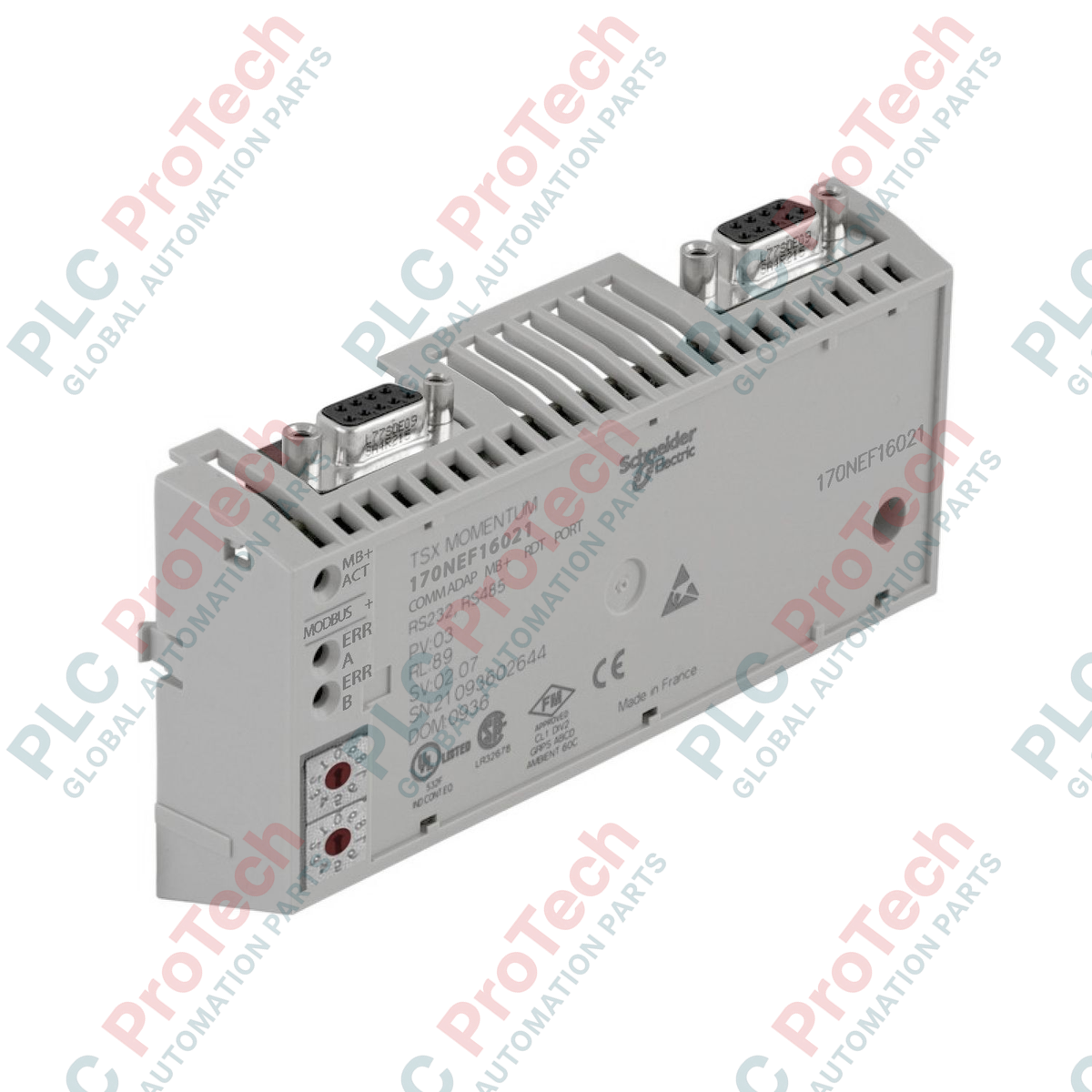

Adattatore di comunicazione Modbus Plus Schneider Electric 170NEF16021 Modicon Momentum

SKU 170NEF16021

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Schneider Electric

  • Product No.: 170NEF16021

  • Country of origin:France

  • Product Type: Moduli di comunicazione PLC

  • Payment: T/T, Western Union

  • Weight: 210g

  • Dimensions: 18,0 x 26,0 x 5,5 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Progettato per facilitare topologie di rete ad alta disponibilità, Schneider Electric 170NEF16021 funge da adattatore di comunicazione Modbus Plus dedicato con porte ridondanti per la piattaforma Modicon Momentum. Questo modulo si monta direttamente sulle basi I/O Momentum, consentendo ai dispositivi di campo distribuiti di comunicare su una rete Modbus Plus a doppio percorso, per una maggiore tolleranza ai guasti nelle architetture di controllo mission-critical.

Caratteristiche principali

  • Porte Modbus Plus ridondanti: i due connettori DB9 forniscono la ridondanza del percorso del supporto fisico per prevenire la perdita di comunicazione in caso di rottura del cavo.
  • Integrazione diretta con la base: si innesta direttamente su qualsiasi base I/O Modicon Momentum, eliminando la necessità di backplane esterni o cablaggi tra moduli.
  • Supporto dei protocolli: pienamente compatibile con il database Token Ring Modbus Plus (984) e le strutture di comunicazione peer-to-peer.
  • Indicatori diagnostici: i LED frontali forniscono aggiornamenti sullo stato in tempo reale relativi all'attività di rete, allo stato delle porte e alla diagnostica del modulo.

Applicazioni

  • Impianti di trattamento delle acque e delle acque reflue ad alta disponibilità.
  • Industrie di processo continuo che richiedono percorsi di comunicazione ridondanti.
  • Migrazioni ed espansioni di sistemi di controllo Modicon 984 e Quantum legacy.
  • Reti RTU di telemetria distribuita e SCADA.

Specifiche tecniche

Parametro Specifiche
Produttore Schneider Electric
Marchio / Gamma Modicon Momentum
Numero di modello 170NEF16021
Tipo di prodotto Adattatore di comunicazione Modbus Plus (ridondante)
Porte di comunicazione 2 x Modbus Plus (DB9 femmina)
Topologia di rete Token Ring (percorso ridondante)
Fase del ciclo di vita del prodotto Fuori produzione (legacy)
Codice merceologico 85389091
Peso di spedizione (calcolato) 0.21 kg
Dimensioni della confezione (calcolate) 18.0 x 26.0 x 5.5 cm

Collegamenti e interfacce

Porta / Morsetto Tipo di interfaccia Funzione / Assegnazione
Porta A D-sub a 9 pin (DB9) femmina Collegamento del cavo di rete Modbus Plus primario
Porta B D-sub a 9 pin (DB9) femmina Collegamento del cavo di rete Modbus Plus secondario (ridondante)

Modelli alternativi e compatibilità

Il 170NEF16021 è progettato specificamente per le configurazioni di rete Modbus Plus ridondanti. Se non è richiesta la ridondanza del mezzo fisico, è possibile utilizzare l'adattatore a porta singola 170NEF11021 come alternativa non ridondante. Assicurarsi che il software di configurazione della rete (come Modsoft, Concept o Unity Pro / EcoStruxure Control Expert) sia configurato per il funzionamento a doppio cavo quando si implementa la variante ridondante.

Problemi applicativi e note di progettazione

Le reti Modbus Plus richiedono il rigoroso rispetto delle regole di cablaggio dorsale-e-derivazioni. La lunghezza del cavo di derivazione dal tap al 170NEF16021 non deve superare i 10 piedi (3 metri). Inoltre, le lunghezze cumulative dei cavi di derivazione sull'intero segmento devono essere considerate nei calcoli della lunghezza complessiva della rete per evitare timeout della rotazione del token e nuovi tentativi di comunicazione.

Suggerimenti per la messa in servizio e il cablaggio

Quando si cablano le porte ridondanti, assicurarsi che la Porta A di tutti gli adattatori sia collegata al cavo dorsale primario e che la Porta B sia collegata al cavo dorsale secondario. L'incrocio dei percorsi primario e secondario può causare errori di sincronizzazione della rete. Impostare l'indirizzo univoco del nodo utilizzando gli interruttori DIP sulla base I/O Momentum associata prima di far scattare in posizione l'adattatore di comunicazione.

Linee guida per l'installazione

AVVERTENZA CRITICA

Disalimentare tutte le fonti di alimentazione che forniscono energia alla base I/O Modicon Momentum e al cablaggio di campo associato prima di montare o rimuovere l'adattatore di comunicazione. In caso contrario, si possono causare archi elettrici, danneggiare i contatti interni del backplane o attivare stati imprevisti del sistema di controllo.

1

Verificare che gli interruttori DIP dell'indirizzo del nodo sulla base I/O Momentum siano impostati sull'indirizzo corretto e univoco assegnato a questo nodo sulla rete Modbus Plus.

2

Allineare l'adattatore 170NEF16021 ai connettori dell'interfaccia sulla parte anteriore della base I/O Momentum.

3

Premere saldamente l'adattatore sulla base finché le linguette di bloccaggio laterali non scattano saldamente in posizione, garantendo un collegamento meccanico a filo.

4

Collegare il cavo di derivazione primario Modbus Plus alla Porta A e il cavo di derivazione ridondante alla Porta B, serrando le viti del connettore DB9 per fissare il collegamento fisico.

FAQ

Qual è la funzione principale delle porte ridondanti su questo adattatore?

Le porte ridondanti forniscono la ridondanza del percorso fisico del mezzo trasmissivo. Se un percorso del cavo Modbus Plus viene interrotto o subisce forti interferenze, la comunicazione continua automaticamente sul percorso alternativo senza interrompere il controllo.

Come viene configurato l'indirizzo del nodo di rete per questo modulo?

L'indirizzo del nodo viene generalmente configurato utilizzando gli interruttori DIP hardware situati sul retro dell'adattatore o sulla base I/O Momentum associata.

Questo adattatore richiede un alimentatore separato?

No, l'adattatore ricava l'alimentazione necessaria direttamente dalla base I/O Modicon Momentum sulla quale viene agganciato meccanicamente.
