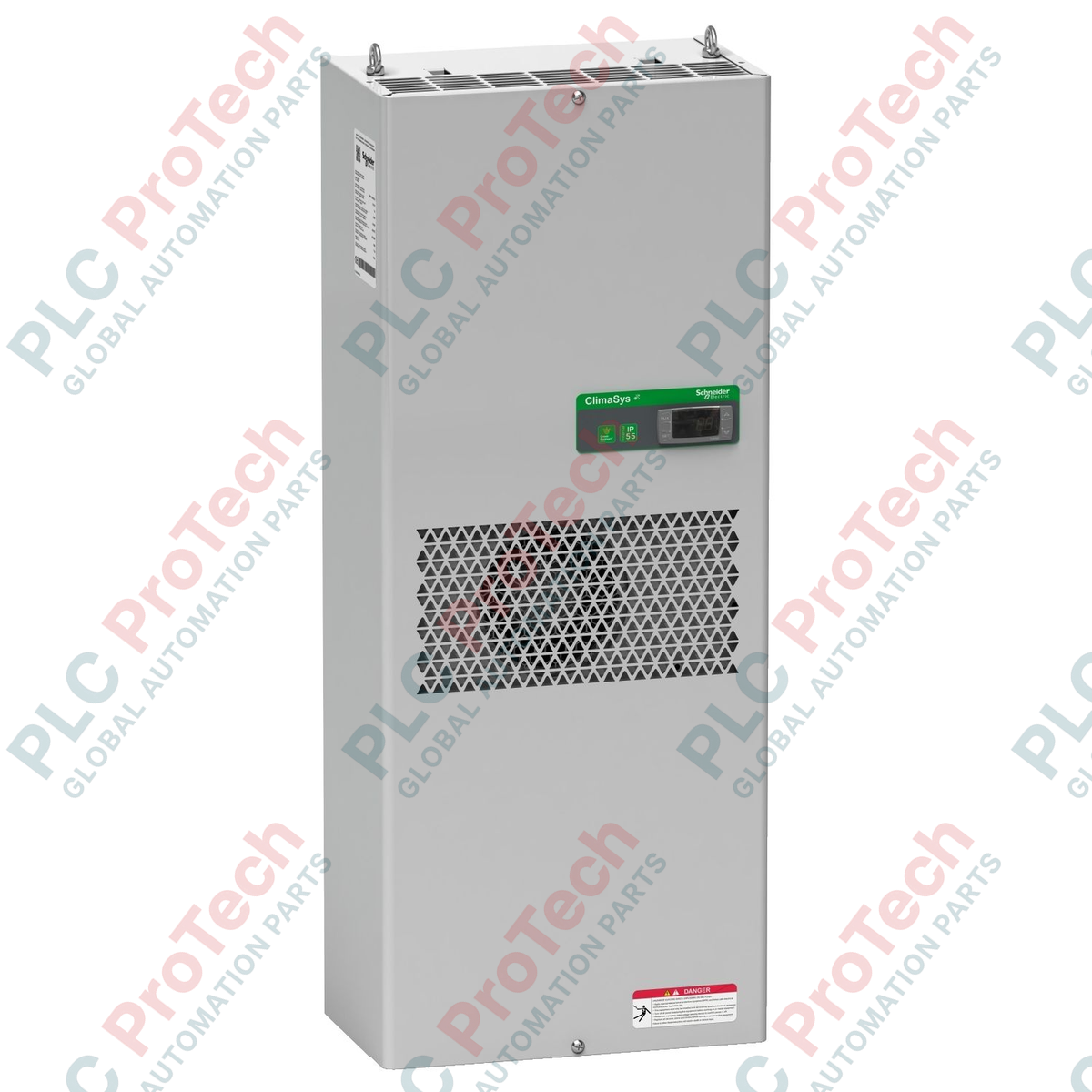

Schneider Electric NSYCU2K ClimaSys CU Unità di raffreddamento attivo per armadi

Panoramica

Lo NSYCU2K di Schneider Electric è un controller climatico per armadi elettrici per impieghi gravosi, con montaggio laterale, appartenente alla famiglia di prodotti specializzata ClimaSys CU. Progettato per mantenere una rigorosa stabilizzazione termica all'interno di quadri elettrici sigillati, questo sistema basato su compressore fornisce una potenza frigorifera nominale di 2000 W secondo i criteri di classificazione standard L35-L35. In ambienti di processo variabili, come impianti di raffinazione di petrolio e gas, centrali termoelettriche e stabilimenti automatizzati per la lavorazione di aggregati, gli accumuli eccessivi di calore portano direttamente all'intervento prematuro o al guasto permanente di PLC ad alta densità, azionamenti a velocità variabile e backplane di sistema. Lo NSYCU2K riduce questi rischi strutturali estraendo forzatamente i carichi termici interni e mantenendo al contempo una barriera ambientale continua. La configurazione a doppio circuito isola l'aria contaminata della fabbrica dal circuito interno pulito, riducendo i tempi di fermo causati dal calore e proteggendo gli asset di controllo di alto valore.

Infrastruttura hardware e dinamica dei fluidi

L'architettura meccanica di questo sistema di raffreddamento attivo è basata su un robusto telaio in acciaio di livello industriale, rifinito con un rivestimento grigio standard RAL 7035. Progettato specificamente per l'integrazione interna con montaggio a vite sulle porte o sui pannelli laterali degli armadi, utilizza un sistema refrigerante R134a a circuito chiuso, caricato con 0,54 kg di gas, per raggiungere un coefficiente di efficienza energetica (EER) pari a 1,9. L'unità integra ventole motorizzate ad alta capacità che fanno circolare l'aria nel circuito interno a 860 m3/h e nel circuito esterno dell'aria ambiente a 1050 m3/h. Per la configurazione automatizzata, un controller elettronico digitale integrato regola il funzionamento del sistema in base a parametri selezionabili, adattandosi automaticamente alle diverse soglie termiche delle reti elettriche a 50 Hz e 60 Hz.

Matrice dei parametri tecnici principali

Diagnostica sul campo e FAQ sulle applicazioni

Perché il sistema indica due capacità di raffreddamento distinte (2000 W e 1510 W)?

La potenza frigorifera dipende dai gradienti termici. In condizioni L35-L35 (aria interna dell'armadio e aria ambiente esterna entrambe a 35 °C), l'unità eroga la sua capacità massima di 2000 W. Quando la temperatura ambiente dell'impianto sale a 50 °C (condizioni L35-L50), il compressore lavora contro una pressione termica maggiore, riducendo la potenza frigorifera sensibile netta a 1510 W, mentre il consumo energetico aumenta a 1290 W.

Quali dispositivi elettrici di protezione specifici devono essere installati a monte di questa unità?

A causa del profilo di avviamento induttivo del motore del compressore, che assorbe una corrente di spunto transitoria di 24 A, è necessario installare un fusibile dedicato di protezione termica da 10 A (ritardato / tipo T) oppure un interruttore magnetotermico per motori con caratteristiche di ritardo corrispondenti, per evitare interventi intempestivi durante i cicli di avviamento.

Questa unità può funzionare in modo affidabile in ambienti con molta polvere o fibre chimiche?

Sì, ma sono necessari accessori di montaggio. Sebbene il circuito interno sia sigillato secondo il grado IP55, il circuito esterno non sigillato funziona secondo il grado IP34. Nelle aree con elevate concentrazioni di particolato aerodisperso, polveri non conduttive o fibre, i tecnici sul campo devono installare il filtro opzionale del circuito esterno per mantenere libere le alette del condensatore e garantire un'efficiente dissipazione del calore.

Guida alla messa in servizio sul campo e all'installazione strutturale

• Preparazione meccanica del pannello: Utilizzare il disegno del ritaglio di fabbrica per tracciare ed eseguire aperture precise di aspirazione e scarico sul pannello laterale o sulla porta dell'armadio Spacial. Rimuovere tutti i trucioli metallici, levigare i bordi grezzi del taglio e trattare i bordi in acciaio nudo con primer anticorrosione ricco di zinco prima di procedere con il fissaggio meccanico.

• Compressione e tenuta della guarnizione: Applicare il nastro sigillante continuo in poliuretano lungo tutto il perimetro di montaggio del telaio posteriore, senza sovrapposizioni o spazi vuoti. Sollevare l'unità da 52 kg utilizzando dispositivi di sollevamento meccanici e fissarla con le viti di montaggio specificate attraverso la parete dell'armadio. Serrare uniformemente gli elementi di fissaggio per garantire una compressione uniforme della guarnizione, creando la barriera certificata IP55 del circuito interno.

• Distanze di sicurezza dal flusso d'aria: Per mantenere profili ottimali di movimento dell'aria (860 m3/h interno / 1050 m3/h esterno), assicurarsi che i componenti interni del quadro, le canaline portacavi o le piastre strutturali si trovino ad almeno 150 mm dalle bocchette interne di aspirazione e scarico. All'esterno, mantenere un raggio libero minimo di 500 mm per evitare il rientro dell'aria calda di scarico.

• Gestione della condensa e livellamento: Montare l'unità di raffreddamento perfettamente a piombo sia sul piano orizzontale sia su quello verticale, su una struttura rigida. Disallineamenti o inclinazioni possono compromettere il percorso interno della condensa alimentato per gravità, causando accumuli localizzati di acqua o migrazione dell'umidità nelle aree a bassa tensione dell'armadio industriale.
