Manufacturer: Schneider Electric
Product No.: STBDDI3420
Country of origin:France
Product Type: Moduli di ingresso discreti
Payment: T/T, Western Union
Weight: 10g
Dimensions: 130 mm x 70 mm x 20 mm
Shipping port: Xiamen
Warranty: 12 months

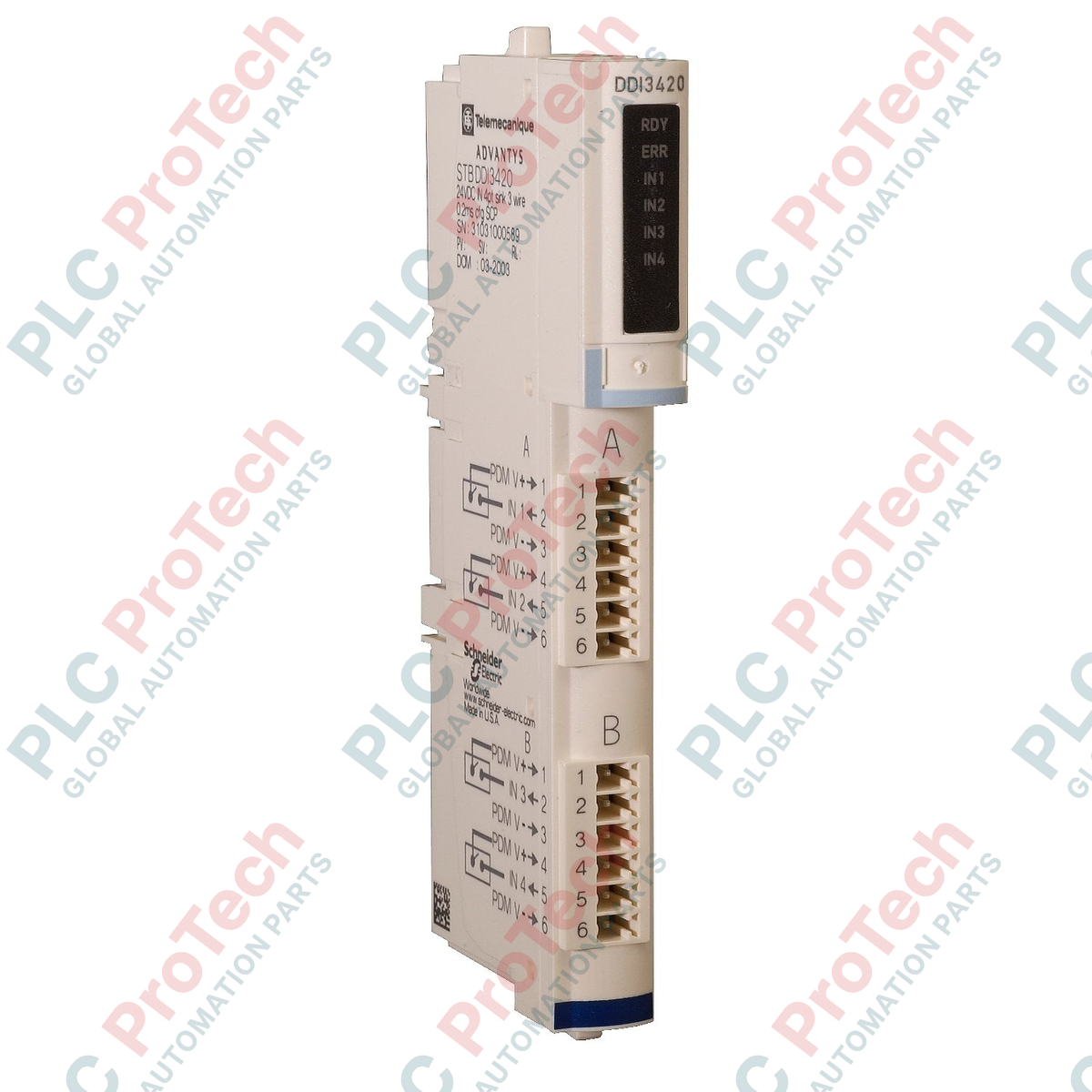

Ottimizzato per le topologie di controllo distribuite, lo Schneider Electric STBDDI3420 offre quattro canali discreti con capacità di ingresso sink a 24 VCC all'interno della piattaforma I/O decentralizzata Modicon STB. Questo modulo si interfaccia direttamente con sensori di prossimità a 3 fili e finecorsa, offrendo un filtro di ingresso configurabile da 0.5 ms altamente reattivo, in grado di rilevare rapide transizioni di stato negli ambienti di automazione ad alta velocità. La protezione integrata contro i cortocircuiti salvaguarda l'elettronica interna e il cablaggio da campo dalle anomalie elettriche localizzate, riducendo al minimo i tempi di inattività dell'intero sistema.
| Parametro | Valore della specifica |
|---|---|
| Produttore | Schneider Electric |
| Numero di modello | STBDDI3420 |
| Serie di prodotti | Modicon STB (Advantys) |
| Tipo di ingresso | Ingresso discreto sink (3 fili) |
| Numero di ingressi | 4 |
| Tensione di ingresso nominale | 24VDC |
| Tempo di risposta configurabile | 0.5 ms (minimo / predefinito) |
| Tipo di protezione | Protezione da cortocircuito e sovraccarico |
| Fase del prodotto | Dismissione (ricambio per manutenzione di prodotti obsoleti) |
| Codice doganale | 85371099 |
| Peso netto | 0.01 kg |
| Peso di spedizione (calcolato) | 0.15 kg (imballaggio protettivo incluso) |
| Dimensioni della confezione (calcolate) | 130 mm x 70 mm x 20 mm |
| Pin del morsetto | Assegnazione del segnale | Descrizione |
|---|---|---|
| 1 | IN1 | Canale di ingresso digitale 1 |
| 2 | IN2 | Canale di ingresso digitale 2 |
| 3 | IN3 | Canale di ingresso digitale 3 |
| 4 | IN4 | Canale di ingresso digitale 4 |
| 5 / 6 | Uscita sensore +24 VCC | Morsetti di distribuzione dell'alimentazione dei sensori |
| 7 / 8 | Comune 0 VCC | Percorso di ritorno comune per sensori a 3 fili |
L'STBDDI3420 è un componente obsoleto della piattaforma Advantys STB. Quando si sostituisce questo modulo, assicurarsi che l'unità base esistente (solitamente di tipo a vite STBXTS1100 o di tipo con morsetto a molla STBXTS2100) sia priva di corrosione. In caso di migrazione di isole complete verso architetture più recenti, prendere in considerazione le famiglie di I/O Modicon TM3 o X80, che offrono equivalenti funzionali diretti ma richiedono ingombri fisici e software di configurazione differenti.
Un punto di guasto comune nelle isole STB distribuite consiste nel superamento del limite di corrente del bus di alimentazione dei sensori. Sebbene l'STBDDI3420 disponga di protezione contro i cortocircuiti, la corrente totale assorbita da tutti i sensori a 3 fili collegati non deve superare la portata del modulo di distribuzione dell'alimentazione (PDM) STB a monte. Se si utilizzano sensori di prossimità ad alto assorbimento, calcolare la corrente cumulativa e, se necessario, iniettare alimentazione ausiliaria utilizzando un modulo STBPDT3100 aggiuntivo.
Quando si configura il filtro d'ingresso tramite il software Advantys Configuration Software, l'impostazione del filtro sulla soglia minima di 0,5 ms rende l'ingresso altamente sensibile ai disturbi elettrici transitori. In ambienti con un'elevata attività di azionamenti a frequenza variabile (VFD), utilizzare cavi schermati per le linee dei sensori e assicurarsi che la guida di montaggio STB sia collegata solidamente al piano di terra funzionale (FE).
Verificare che l'unità base STB sia agganciata saldamente alla guida DIN e che i pin di codifica corrispondano alla configurazione del modulo STBDDI3420.
Allineare il modulo alle guide della base e farlo scorrere verso il basso finché il dispositivo di blocco non scatta saldamente in posizione.
Collegare il cablaggio di campo alla morsettiera rimovibile secondo lo schema dei pin per ingressi sink a 3 fili, verificando la corretta polarità dell'alimentazione a 24 VCC dei sensori.
Applicare l'alimentazione al modulo di interfaccia di rete (NIM) ed eseguire una scansione di autoconfigurazione per registrare il nuovo modulo nella mappa I/O attiva.
