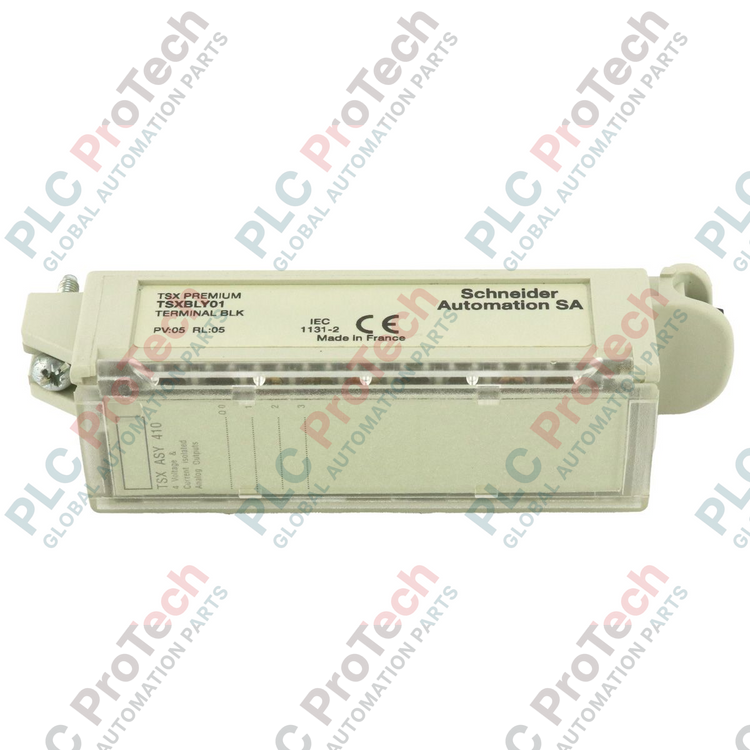

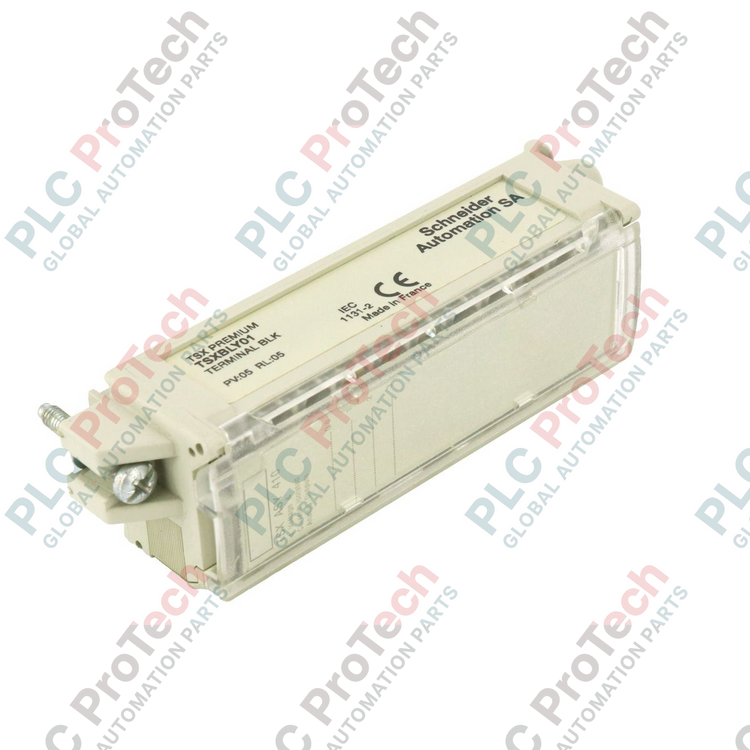

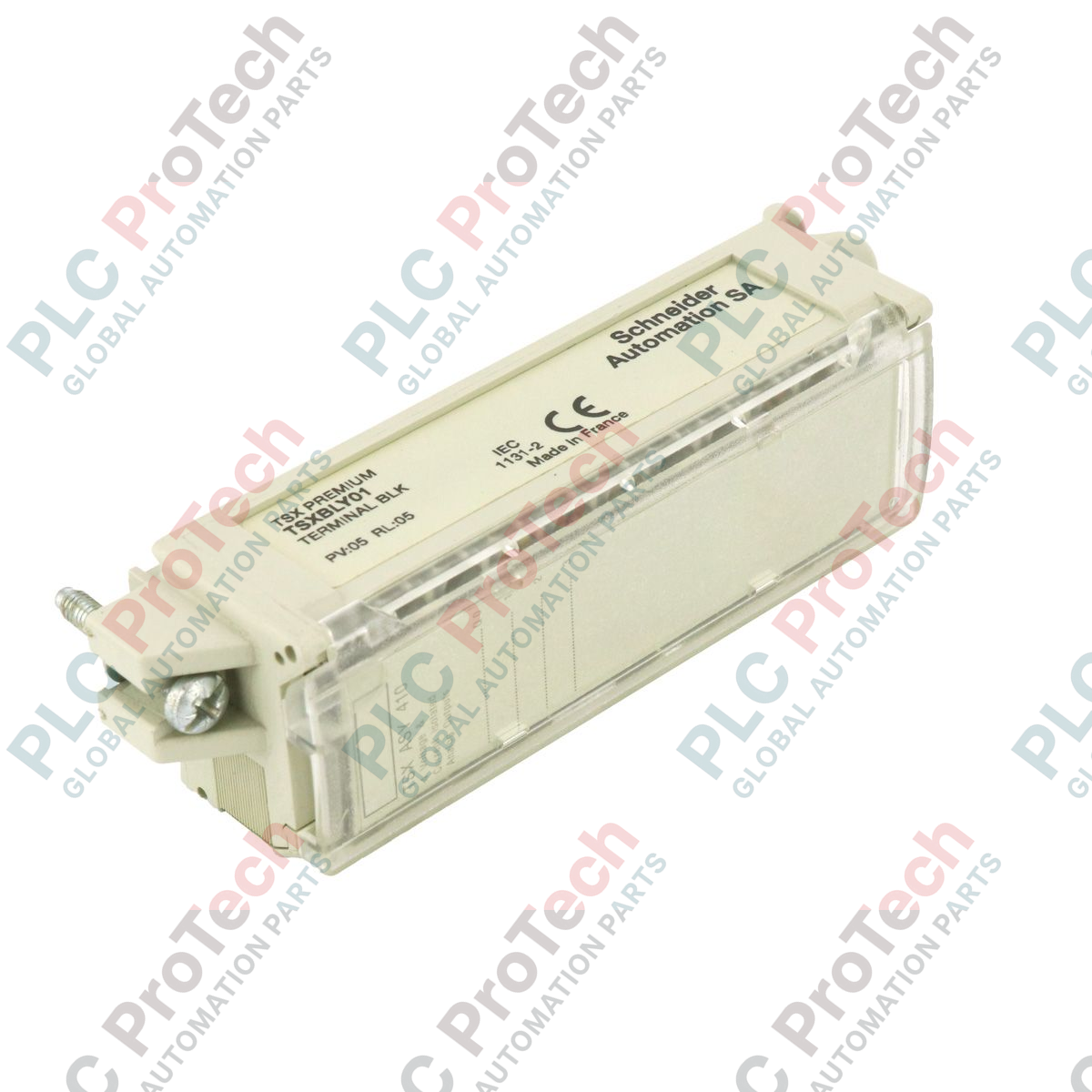

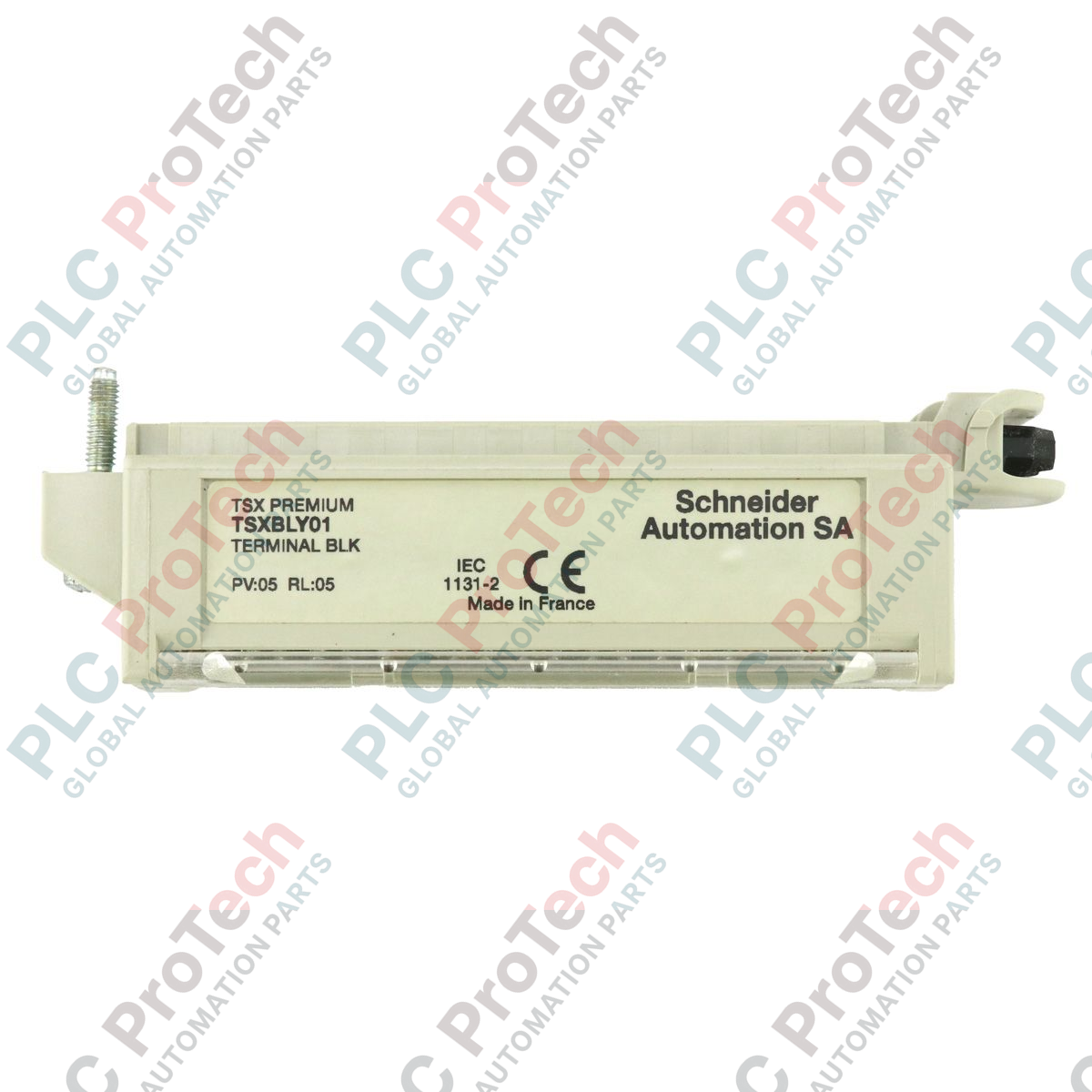

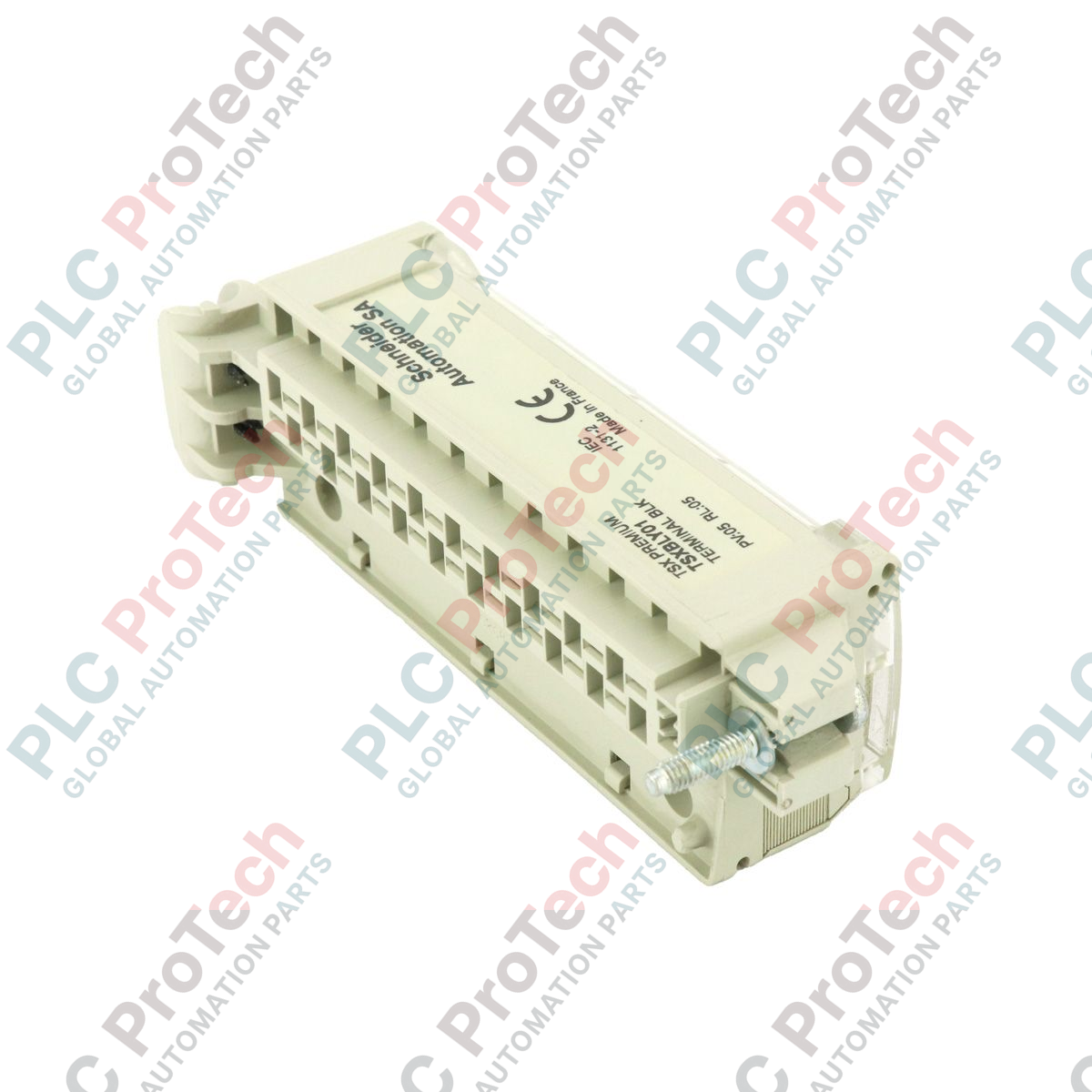

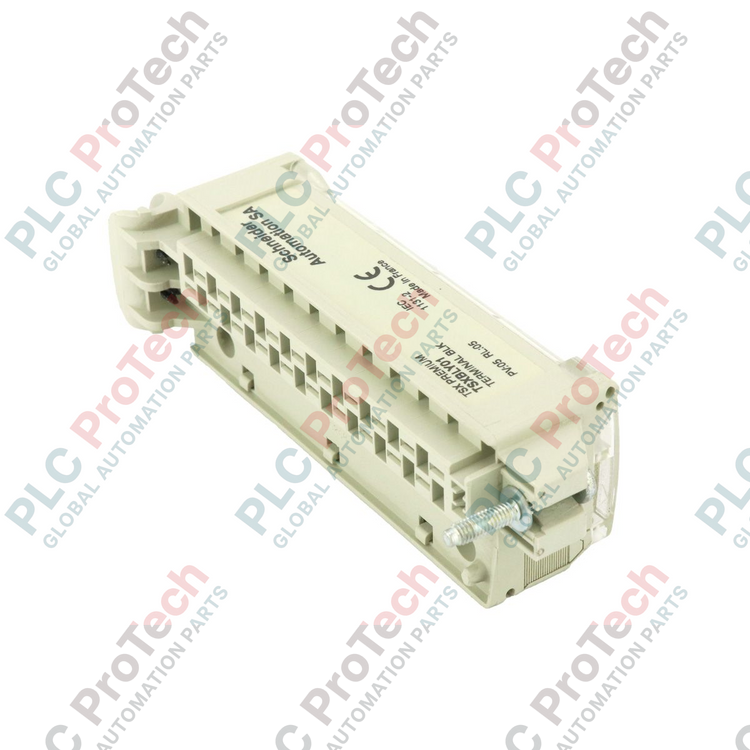

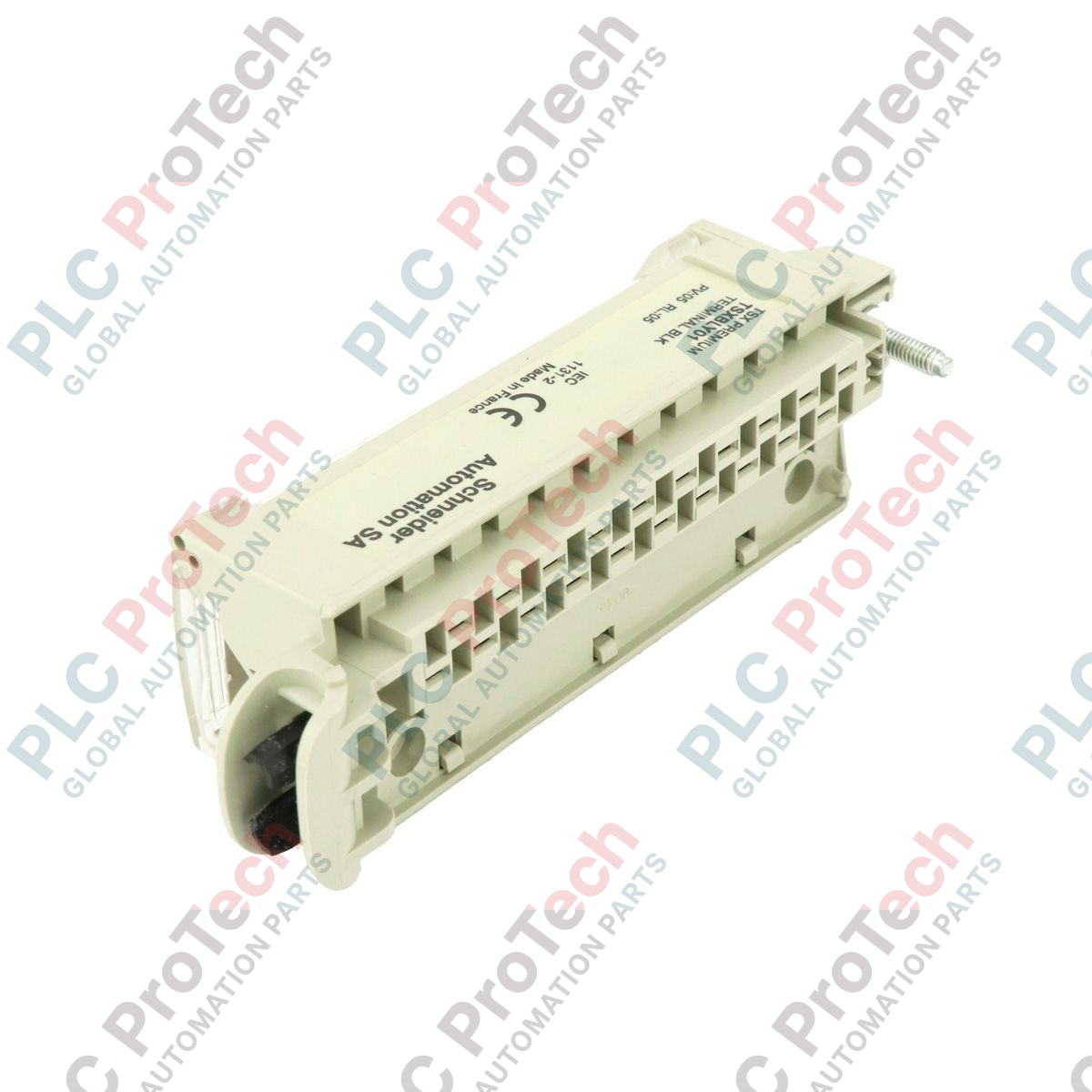

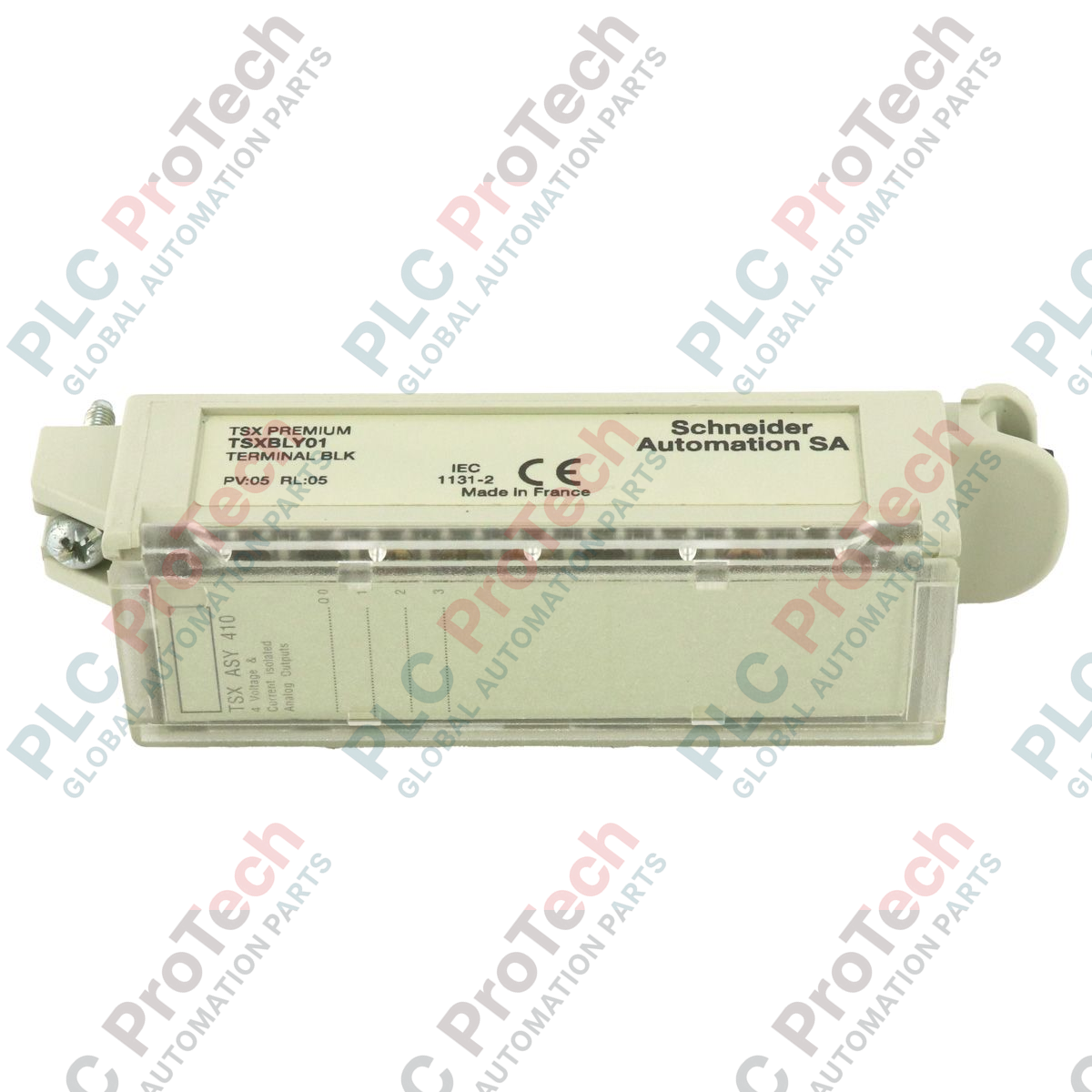

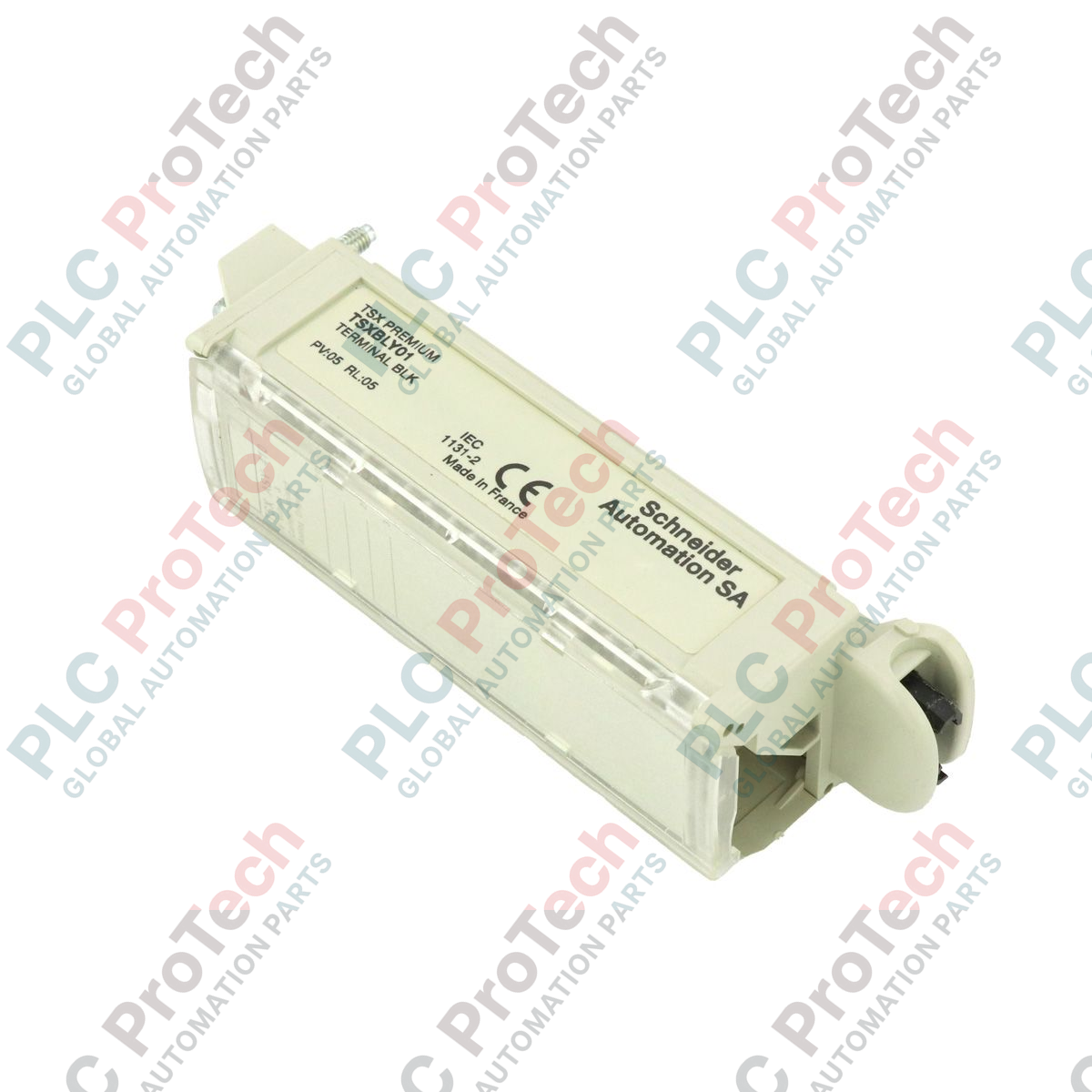

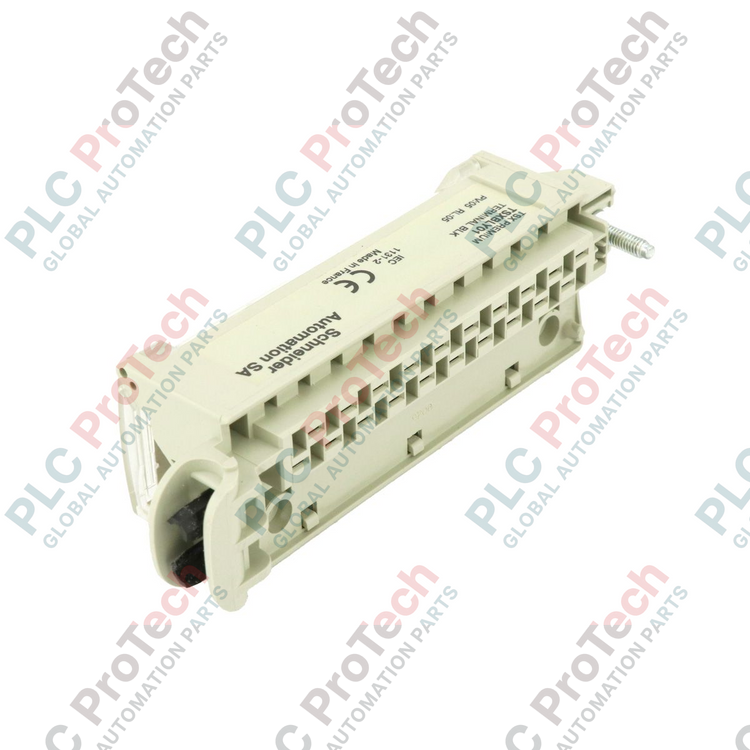

Schneider Electric TSXBLY01 Modicon Premium morsettiera con collegamento a vite

Descrizione

Schneider Electric TSXBLY01 è una morsettiera di connessione a vite progettata per l'interfacciamento dei segnali tra il cablaggio di campo e i moduli I/O discreti all'interno della piattaforma di automazione Modicon Premium. Funge da punto di connessione fisico principale, trasmettendo i segnali di ingresso e di uscita in modo ordinato e sicuro dai dispositivi di campo direttamente al backplane del PLC, senza cablaggi intermedi o adattatori personalizzati.

Grazie alla disposizione dei morsetti ad alta densità a 20 vie, TSXBLY01 consente un collegamento rapido e un instradamento preciso dei cavi di controllo e di alimentazione. I morsetti a vite imperdibili assicurano una pressione meccanica affidabile per lunghi cicli operativi, prevenendo l'allentamento dei conduttori causato da vibrazioni o dilatazione termica negli ambienti industriali più esigenti.

Progettato specificamente per i moduli I/O discreti Modicon Premium, TSXBLY01 offre un formato modulare con montaggio frontale. Ciò consente un facile aggancio senza utensili sulla parte anteriore dei moduli I/O compatibili, permettendo ai team di manutenzione di precablare i cavi di campo o sostituire rapidamente l'elettronica durante la manutenzione del sistema senza intervenire sull'infrastruttura del cablaggio di campo.

Caratteristiche

• Disposizione ad alta densità con 20 morsetti a vite per la terminazione dei segnali di campo.
• I collegamenti a vite imperdibili garantiscono un'elevata resistenza alle vibrazioni e un'affidabilità dei contatti a lungo termine.
• Montaggio diretto frontale sui moduli I/O discreti Modicon Premium compatibili.
• Consente la sostituzione rapida dei moduli permettendo di scollegare le morsettiere precablate senza alterarle.
• Funzioni di codifica meccanica integrate per prevenire cablaggi incrociati e inserimenti errati.

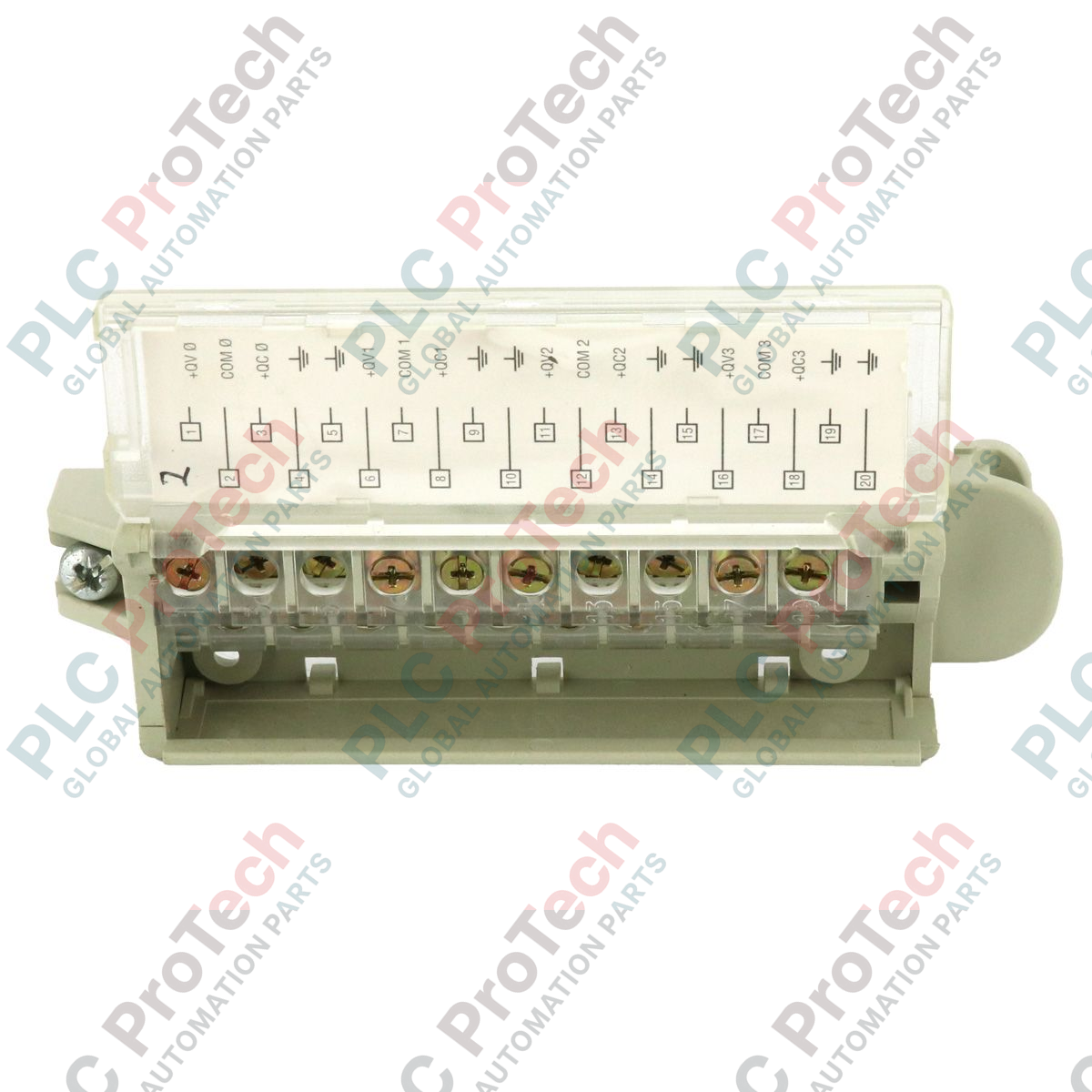

• Numerazione chiara dei morsetti sull'involucro per semplificare la verifica e la ricerca dei guasti nel cablaggio di campo.

Applicazioni

• Per collegare sensori di campo discreti, interruttori e relè ai moduli di ingresso Modicon Premium.
• Per distribuire i segnali di uscita dai moduli di uscita PLC agli attuatori di campo, ai solenoidi e ai contattori.
• Per l'ammodernamento e l'espansione dei rack di automazione Modicon Premium esistenti nei sistemi di controllo dei processi.
• Semplifica la densità del cablaggio nei quadri di controllo OEM e negli armadi di controllo distribuiti.

Specifiche tecniche

Generale

Meccanica

Connessioni / interfacce

Linee guida per l'installazione

1. Verifica del modello: verificare che lo Schneider Electric TSXBLY01 corrisponda al blocco terminale richiesto per lo specifico modulo I/O Modicon Premium da installare.
2. Isolamento dell'alimentazione: assicurarsi che tutte le alimentazioni del rack PLC e dei circuiti di campo siano isolate prima di installare o cablare il blocco terminale.
3. Preparazione dei cavi: spelare l'isolamento del cavo di campo alla lunghezza consigliata (in genere 7 mm). Evitare di spelare eccessivamente per prevenire cortocircuiti accidentali tra terminali adiacenti.
4. Terminazione dei conduttori: inserire i conduttori nei morsetti a vite designati a 20 vie e serrare utilizzando un cacciavite a testa piatta di dimensioni adeguate. Assicurare un serraggio saldo senza serrare eccessivamente.
5. Montaggio fisico: allineare il blocco terminale TSXBLY01 cablato con l'interfaccia di montaggio anteriore del modulo I/O Modicon Premium di destinazione e premere saldamente finché i fermi di bloccaggio non si innestano in modo sicuro.
6. Scarico della trazione: fissare i cavi di campo con fascette da pannello per evitare tensioni esterne sulle viti del blocco terminale.

Configurazione / messa in servizio / sostituzione

• Controllo pre-messa in servizio: ispezionare tutti i 20 punti terminali per verificare il corretto allineamento del cablaggio rispetto agli schemi elettrici del sistema di controllo.
• Verifica della tensione: misurare i livelli di tensione di campo sui punti terminali prima di alimentare la logica del modulo I/O, per assicurarsi che i segnali rientrino nei limiti operativi nominali del modulo.
• Procedura di sostituzione del modulo: durante la sostituzione di un modulo I/O, disinnestare il meccanismo di blocco sullo TSXBLY01 per rimuovere l'intero blocco terminale integro. Installare il modulo sostitutivo e ricollegare il blocco terminale precablato senza scollegare i singoli cavi di campo.
