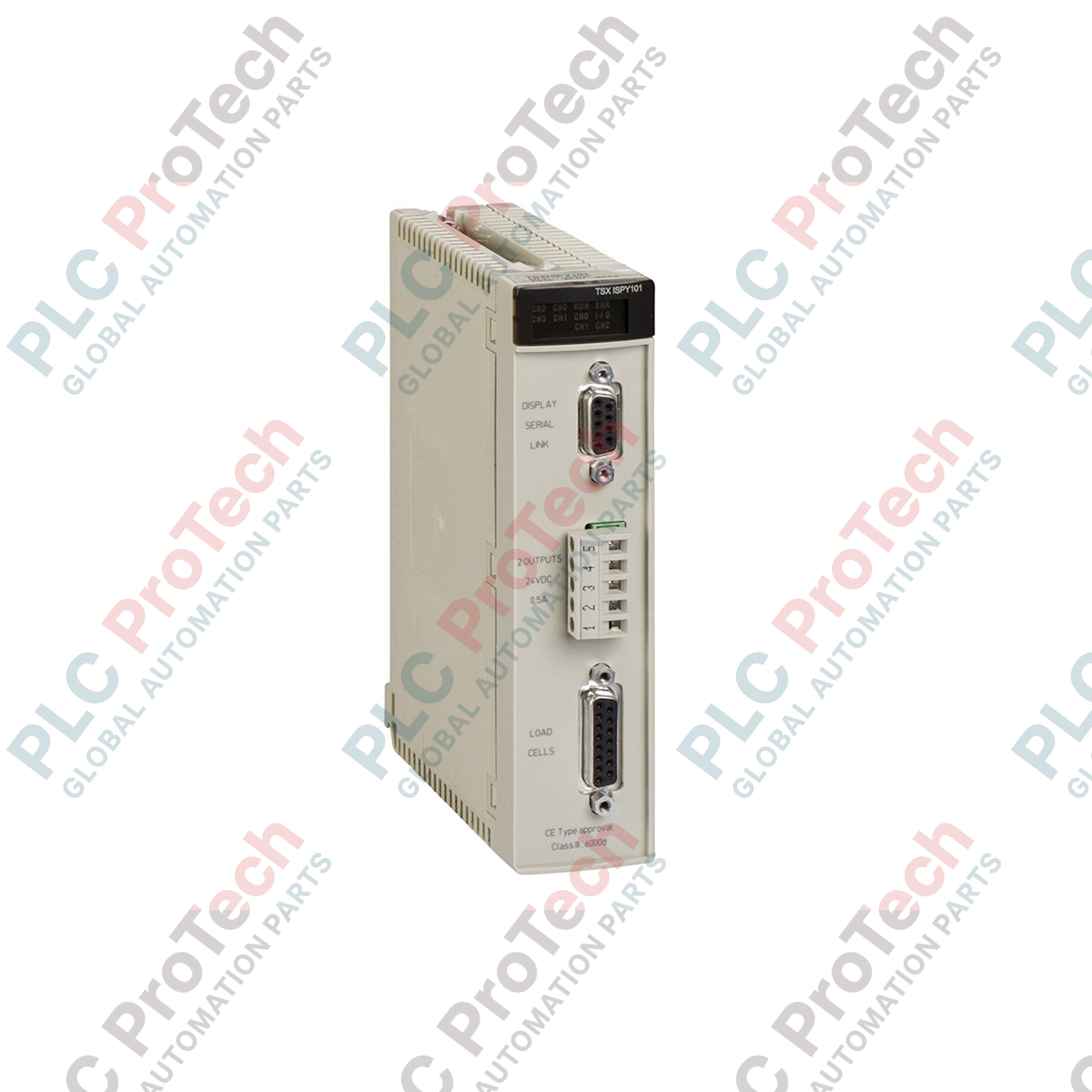

Modulo di pesatura Schneider Modicon Premium TSXISPY121 ISP Plus

Descrizione

Il TSXISPY121 è un modulo di pesatura ISP Plus ad alta precisione, sviluppato per l'integrazione nella piattaforma di automazione Modicon Premium. Questo gruppo hardware specializzato esegue una rapida acquisizione dei dati di peso industriali, supportando frequenze di elaborazione fino a 50 misurazioni al secondo. Il dispositivo dispone di un singolo canale di ingresso per la misurazione, con una risoluzione dell'ingresso analogico di 20 bit, corrispondente a una capacità interna di 1.048.857 punti. Progettato per fornire un'alimentazione stabilizzata direttamente ai sensori collegati, eroga un'alimentazione costante di 10 V CC per i sensori, destinata ad alimentare i componenti esterni di campo.

Per le regolazioni localizzate del processo, l'hardware integra uscite riflesso discrete con un rapido tempo di risposta di 1 ms, in grado di gestire stati di commutazione positivi fino a 500 mA a 24 V CC. L'infrastruttura di comunicazione è supportata da un collegamento seriale RS485 non isolato, operante a una velocità di trasmissione di 9,6 kbit/s, che consente collegamenti dedicati direttamente a un indicatore di peso Magelis. Questa architettura rende il modulo particolarmente adatto alle procedure industriali di dosaggio, riempimento e pesatura dinamica di gru o tramogge nelle moderne linee di produzione.

Funzionalità

• Conversione ad alta risoluzione: utilizza un convertitore analogico-digitale interno a 20 bit, raggiungendo una risoluzione totale di 1.048.857 punti.
• Elevata frequenza di misurazione: esegue fino a 50 misurazioni discrete del peso al secondo per un monitoraggio reattivo dell'automazione.
• Uscite riflesso discrete: fornisce 2 uscite riflesso positive con un tempo di risposta ultra basso di 1 ms, per un controllo preciso dell'interruzione del dosaggio.
• Gestione diretta dell'alimentazione dei sensori: fornisce un percorso di alimentazione integrato a 10 V CC dedicato esclusivamente alle celle di carico a ponte collegate.
• Bus seriale integrato: integra un collegamento seriale RS485 non isolato, ottimizzato per indicatori di peso remoti dedicati.
• Formato Premium standard: progettato per adattarsi perfettamente agli alloggiamenti standard dei rack Modicon Premium.

Applicazioni

• Monitoraggio del peso di contenitori industriali e tramogge dei silos
• Sistemi ad alta velocità per il dosaggio automatico e la miscelazione delle formule
• Macchinari per il confezionamento e l'insacchettamento dei materiali e per il controllo del peso in linea
• Protezione dal sovraccarico delle gru e monitoraggio della movimentazione di materiali pesanti

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

Posizionamento e inserimento nel rack

• Assicurarsi che l'alimentazione principale del rack della piattaforma di automazione Modicon Premium sia disinserita prima di inserire o estrarre l'hardware.
• Far scorrere saldamente il modulo lungo le guide di allineamento del telaio strutturale finché i contatti posteriori dei terminali non si accoppiano completamente con le linee del bus del rack attivo.
• Serrare le viti integrate del pannello frontale per garantire la messa a terra e impedire spostamenti dovuti alle vibrazioni.

Gestione della lunghezza e dell'isolamento dei cavi

• Mantenere la distanza di interconnessione tra il blocco di pesatura principale e l'indicatore di peso remoto dedicato al di sotto del limite specificato di 3 m per evitare perdite di trasmissione.
• Quando si realizzano prolunghe sul campo per gli ingressi delle celle di carico, assicurarsi che la lunghezza massima del tratto schermato non superi i 300 m.
• Instradare tutti i cavi analogici a bassa tensione delle celle di carico all'interno di canaline isolate, completamente separati dalle linee di alimentazione primaria ad alta corrente CA dei macchinari.

Conformità e certificazioni

• CE
• SDM N. 97.06

Domande frequenti

Quali parametri determinano la compatibilità dei sensori per questo modulo di pesatura?

Il modulo è progettato per interfacciarsi perfettamente con celle di carico standard a estensimetri, supportando configurazioni da 1 a 8 celle di carico in parallelo con una resistenza nominale del ponte di 350 Ohm, fino a una distanza massima di 300 m.

Quali sono i principali assorbimenti elettrici esercitati da questa unità sul gruppo rack principale?

Il dispositivo assorbe corrente attraverso due distinti rami di tensione forniti dal backplane Modicon, consumando 145 mA sulla linea di alimentazione rack a 24 V e assorbendo contemporaneamente 150 mA dal ramo di distribuzione interno locale a 5 V CC.

Come sono collegati i canali di uscita reflex fisici diretti ai circuiti di commutazione esterni?

 I circuiti esterni si collegano direttamente all'interfaccia terminale integrata tramite una morsettiera a vite dedicata con connettore singolo, che distribuisce i due punti di commutazione reflex positivi a 24 V CC verso relè o indicatori locali.
