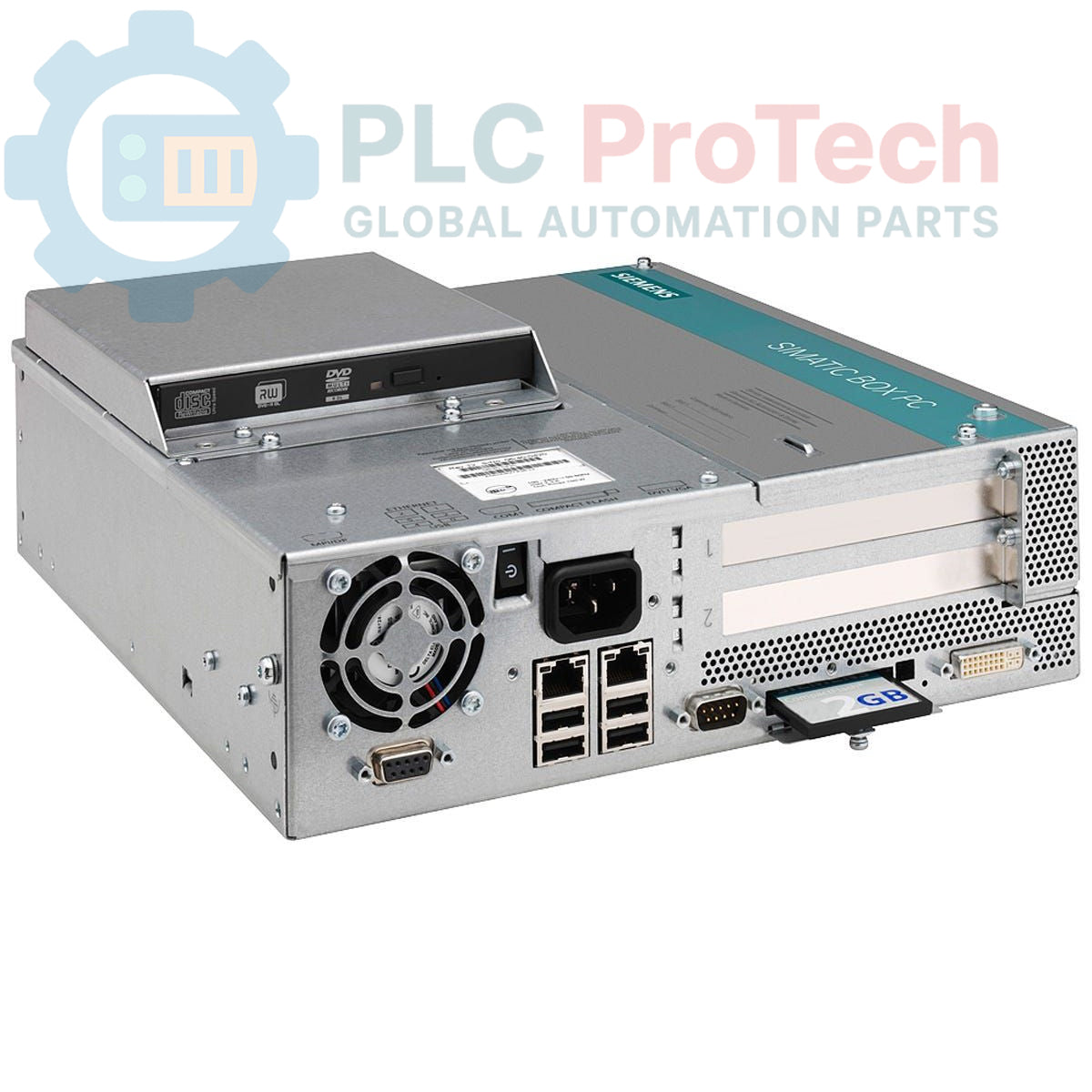

Siemens 6AV7428-2FA10-0BS0 SIMATIC IPC 627C PC Box

Descrizione

Si tratta di un Siemens 6AV7428-2FA10-0BS0, un robusto computer industriale della serie SIMATIC IPC 627C. Questo Box PC è progettato per ambienti di automazione esigenti e dispone di un processore Celeron P4505 e di una grafica HD integrata. La connettività è garantita da due porte Ethernet 10/100/1000 Mbit/s, quattro porte USB 2.0 ad alta corrente e un'interfaccia seriale COM1. Il sistema include un controller RAID integrato per una maggiore affidabilità dei dati e uno slot per unità Compact Flash accessibile frontalmente per lo storage rimovibile. Le funzioni integrate di monitoraggio del sistema, tra cui un timer watchdog e il controllo della temperatura e delle ventole, garantiscono la stabilità operativa.

Caratteristiche

• Dotato di un processore Celeron P4505
• Controller grafico HD integrato
• Due interfacce Gigabit Ethernet (10/100/1000 Mbit/s)
• Quattro porte USB 2.0 ad alta corrente per il collegamento delle periferiche
• Un'interfaccia seriale (COM1)
• Controller RAID integrato per la gestione dello storage
• Slot per unità Compact Flash (CF) accessibile dal lato anteriore
• Timer watchdog integrato per la supervisione del sistema
• Monitoraggio e controllo attivo della temperatura e delle ventole

Applicazioni

• Elaborazione e controllo dei dati a livello macchina
• Applicazioni di interfaccia uomo-macchina (HMI) e SCADA
• Gateway industriali e hub di comunicazione
• Sistemi di acquisizione e registrazione dei dati
• Visualizzazione e controllo dei processi nella produzione

Specifiche tecniche

Linee guida per l'installazione

1. 1 Disalimentare l'intero quadro di controllo e attuare le procedure di blocco/etichettatura (LOTO) per garantire che il sistema sia isolato in sicurezza da tutte le fonti di alimentazione.
2. 2 Selezionare una posizione di montaggio adatta all'interno del pannello. Assicurare uno spazio libero sufficiente intorno all'unità per la ventilazione ed evitare di superare i limiti della temperatura ambiente di esercizio.
3. 3 Fissare saldamente il Box PC alla superficie di montaggio utilizzando tutti i punti di fissaggio forniti e l'hardware appropriato, per garantire la stabilità meccanica.
4. 4 Collegare il punto di messa a terra dello chassis principale alla barra collettrice di terra di protezione (PE) del quadro utilizzando un conduttore a bassa impedenza. Un collegamento di terra affidabile è fondamentale per la sicurezza e l'immunità ai disturbi.
5. 5 Collegare tutti i cavi di comunicazione (Ethernet, USB, seriali) alle rispettive porte. Assicurarsi che le schermature dei cavi siano terminate correttamente, come richiesto.
6. 6 Collegare l'alimentatore CC specificato ai morsetti di ingresso dell'alimentazione dell'unità. Verificare la corretta polarità e tensione prima di alimentare il sistema.
7. 7 Dopo aver verificato tutti i collegamenti, rimuovere i dispositivi LOTO e riattivare l'alimentazione del quadro. Eseguire i controlli di avvio del sistema e verificarne lo stato operativo.
