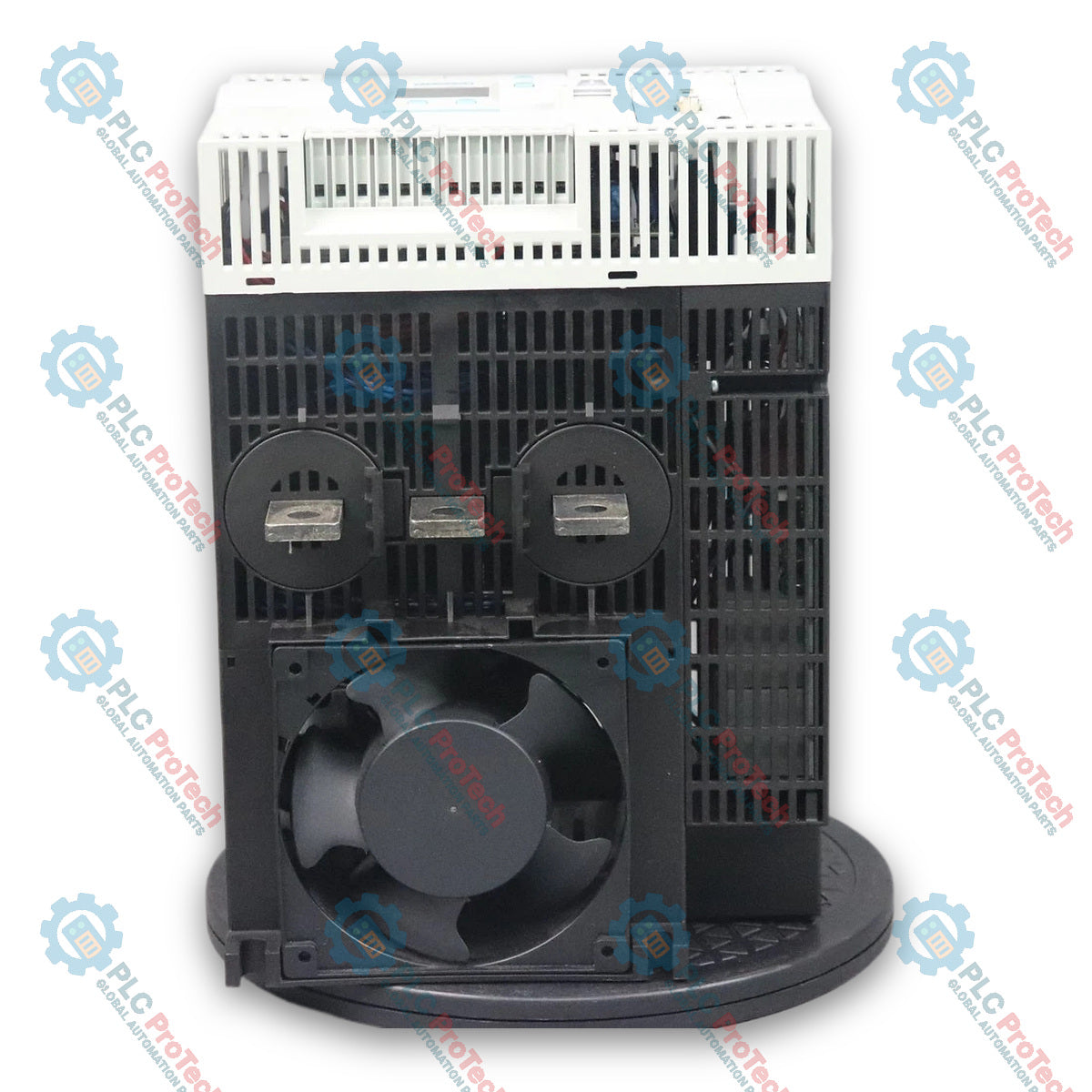

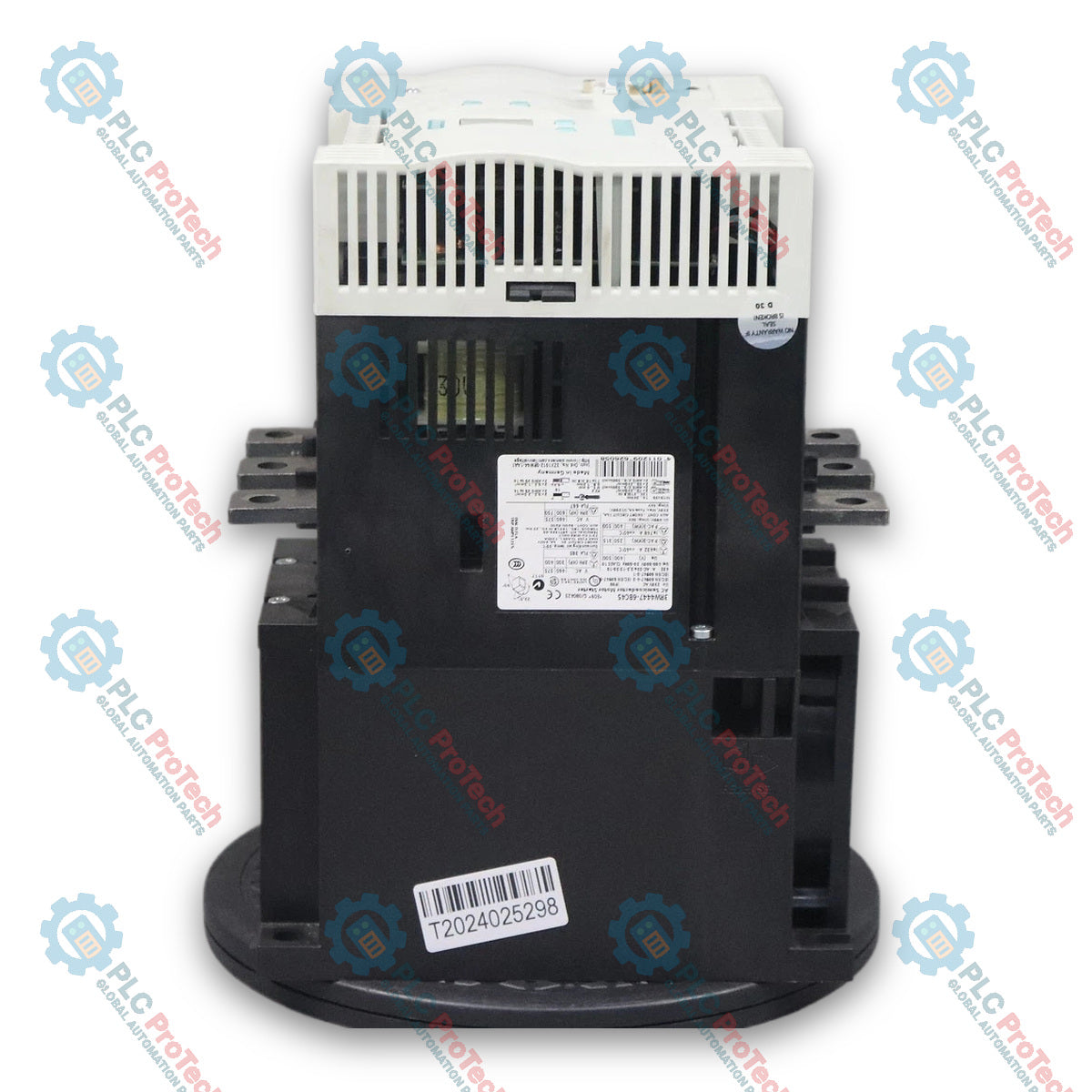

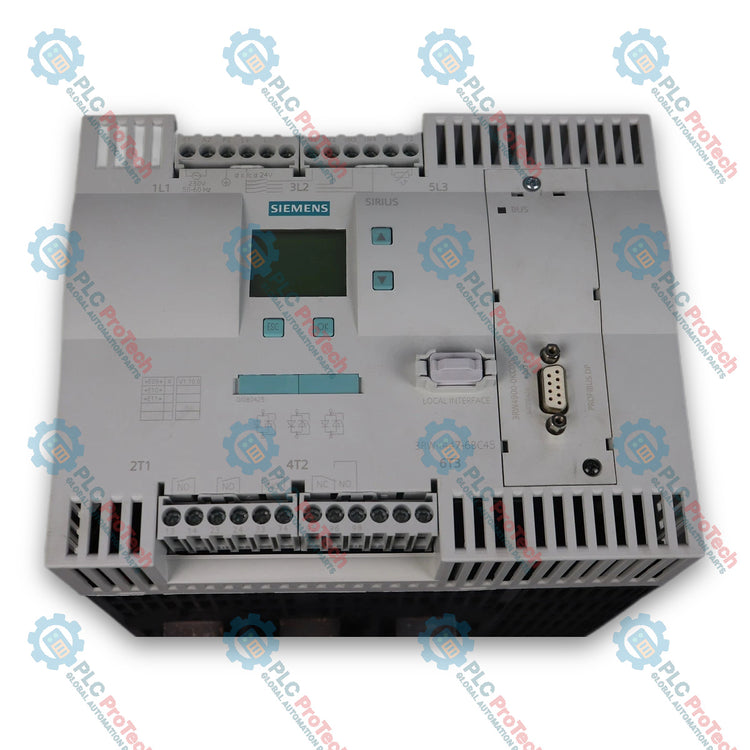

Avviatore statico Siemens 3RW4447-6BC45 SIRIUS 3RW44

Descrizione

Il Siemens 3RW4447-6BC45 è un avviatore statico SIRIUS 3RW44 per l'avviamento e l'arresto controllati di motori asincroni trifase.

L'unità funziona con una tensione del circuito principale da 400 a 600 VAC. A 500 V e 40 °C, la potenza nominale nel circuito standard è di 432 A e 315 kW.

Per le applicazioni inside-delta, la stessa unità supporta 748 A e 500 kW a 500 V e 40 °C.

Il modello 3RW4447-6BC45 utilizza un'alimentazione di comando a 230 VAC e morsetti ausiliari e di comando a vite. Il circuito principale utilizza collegamenti tramite sbarre.

L'avviatore statico include un sistema di contattori di bypass integrato, la protezione da sovraccarico del motore, la protezione intrinseca del dispositivo, la valutazione della protezione termistorica del motore, la limitazione della corrente regolabile e la funzione di reset esterno.

Questo numero di catalogo è stato ritirato da Siemens. Il successore preferito è 3RW5547-6HA16.

Caratteristiche

• Avviatore statico SIRIUS 3RW44

• Tensione di funzionamento da 400 a 600 VAC

• Corrente operativa nominale di 432 A a 40 °C

• Potenza nominale del motore di 315 kW a 500 V nel circuito standard

• Corrente nel circuito inside-delta di 748 A a 40 °C

• Potenza nominale del motore di 500 kW a 500 V nel circuito inside-delta

• Alimentazione di comando a 230 VAC

• Sistema di contattori di bypass integrato

• Limitazione della corrente regolabile

• Protezione da sovraccarico del motore

• Protezione intrinseca del dispositivo

• Valutazione della protezione termistorica del motore

• Funzione di reset esterno

• Possibilità di collegamento inside-delta

• Uscita per il freno del motore

• Frequenza di funzionamento da 50 a 60 Hz

• Morsetti ausiliari e di comando a vite

• Collegamento del circuito principale tramite sbarre

Applicazioni

• Motori asincroni trifase di grandi dimensioni

• Pompe

• Ventilatori e soffianti

• Compressori

• Trasportatori

• Frantoi e mulini

• Macchinari per processi industriali

• Sistemi di avviamento di motori ad alta potenza

• Sostituzione degli avviatori statici SIRIUS 3RW44 esistenti

Specifiche tecniche

Generale

Elettronica di potenza

Potenza nominale del motore

Alimentazione di comando

Funzioni di protezione

Collegamenti

Meccanica

Distanze di installazione

Ambientale

Installazione e messa in servizio

• Verificare il numero di catalogo completo prima di sostituire un avviatore statico installato.

• Confermare la corrente e la potenza del motore in base alla configurazione del circuito selezionata.

• Distinguere tra i valori nominali per circuito standard e per collegamento inside-delta durante il dimensionamento.

• Confermare l'intervallo dell'alimentazione principale da 400 a 600 VAC prima di alimentare l'unità.

• Verificare l'alimentazione di comando a 230 VAC e il cablaggio del circuito di comando.

• Mantenere le distanze di ventilazione specificate intorno all'avviatore statico.

• Configurare la protezione da sovraccarico del motore e la limitazione della corrente per il motore collegato.

• Verificare le funzioni di avviamento, arresto, bypass e protezione prima del funzionamento normale.

Note sulla sostituzione

• 3RW4447-6BC45 è un prodotto SIRIUS 3RW44 fuori produzione.

• Siemens identifica 3RW5547-6HA16 come successore preferenziale.

• Non selezionare il successore basandosi esclusivamente sulla corrente nominale.

• Verificare il circuito del motore, la tensione di alimentazione, la tensione di comando, il cablaggio, le impostazioni di protezione e il comportamento dell'applicazione prima della migrazione.
