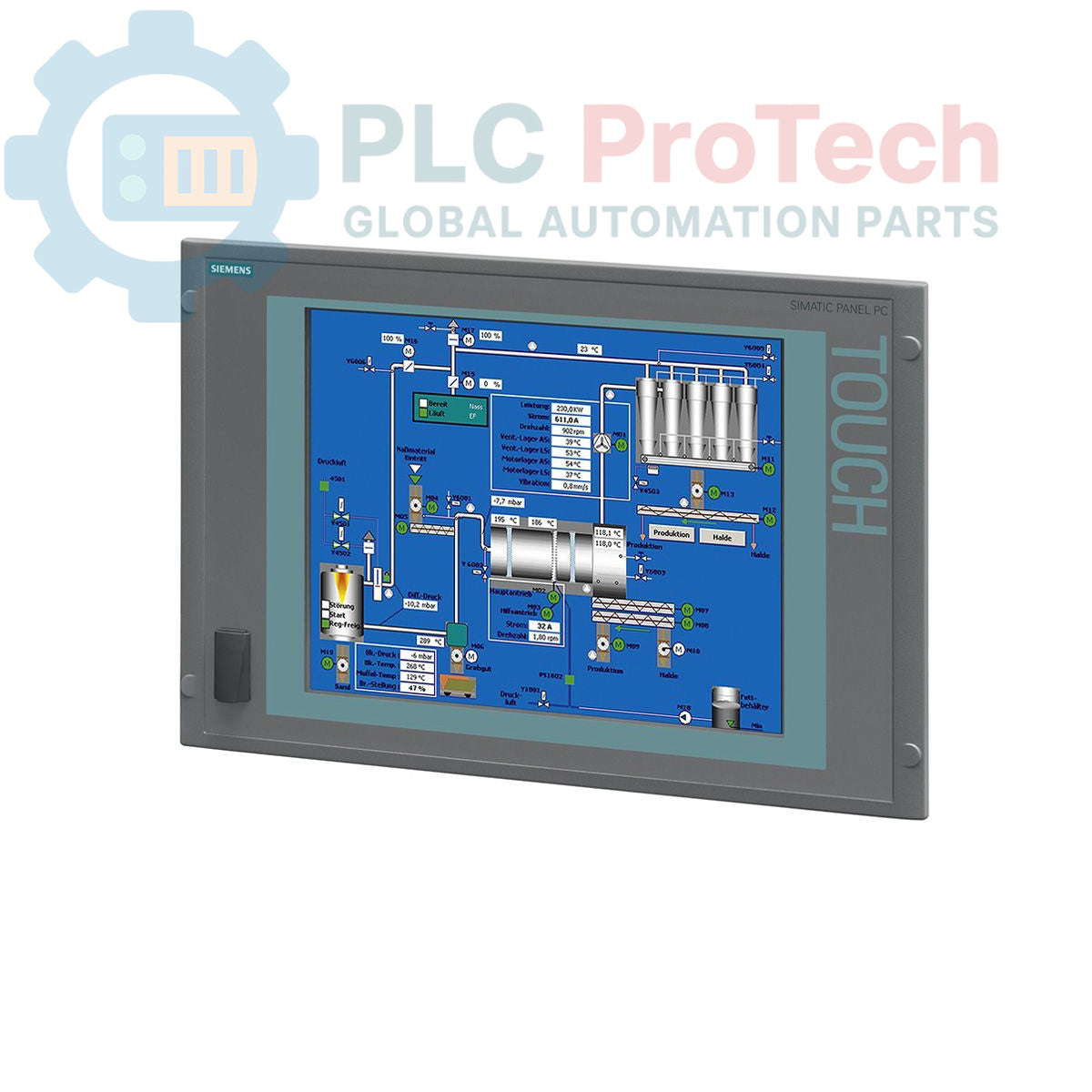

Siemens 6AV7832-0BA10-1CC0 SIMATIC PANEL PC 577B Panel PC

Descrizione

Il Siemens 6AV7832-0BA10-1CC0 è un SIMATIC PANEL PC 577B di livello industriale, progettato per ambienti di produzione esigenti. Questo Panel PC dispone di un display touch da 15 pollici con una risoluzione di 1024x768 pixel, che consente un funzionamento intuitivo e una visualizzazione chiara dei processi. Funziona con Windows XP Professional MUI, risultando adatto alle applicazioni legacy nelle linee di produzione esistenti. Dotato di un processore Intel Celeron M 440 a 1.86 GHz con cache L2 da 1 MB, nonché di 1 GB di RAM DDR2 e di un disco rigido SATA da 160 GB (3.5"), offre prestazioni affidabili per le attività di automazione industriale. Il 6AV7832-0BA10-1CC0 offre diverse opzioni di connettività, tra cui 2 slot PCI, 2 porte Ethernet (1Gbit/s), 4 porte USB 2.0 (500mA) e una porta USB 2.0 accessibile frontalmente per una facile integrazione dei dispositivi. Supporta alimentatori CA da 110/230V e include un'unità DVD+/-R+/-RW integrata per l'accesso ai supporti e gli aggiornamenti software. La struttura robusta e i componenti affidabili garantiscono un funzionamento continuo in contesti produttivi critici.

Caratteristiche

• Display touch da 15 pollici con risoluzione di 1024x768
• Sistema operativo Windows XP Professional MUI preinstallato
• Processore Intel Celeron M 440 (1.86 GHz, cache L2 da 1 MB)
• RAM DDR2 da 1 GB
• Disco rigido SATA da 160 GB (3.5")
• Unità DVD+/-R+/-RW integrata
• Ingresso di alimentazione CA 110/230V
• Connettività multipla: 2x PCI, 2x Ethernet (1Gbit/s), 5x USB 2.0, 1x seriale (COM1)
• Design industriale per il funzionamento continuo

Applicazioni

Il Siemens 6AV7832-0BA10-1CC0 SIMATIC PANEL PC 577B è adatto a una vasta gamma di applicazioni industriali che richiedono un'elaborazione robusta e affidabile, tra cui:

• Visualizzazione e controllo dei processi negli stabilimenti produttivi
• Interfaccia uomo-macchina (HMI) per macchinari e sistemi
• Acquisizione e monitoraggio dei dati nelle linee di produzione
• Integrazione in sistemi di automazione esistenti con Windows XP Professional
• Attività di automazione industriale che richiedono un funzionamento stabile e continuo

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Prima di tutto la sicurezza: Assicurarsi che tutta l'alimentazione dell'area di installazione sia disattivata e bloccata prima di iniziare qualsiasi intervento.
2. Montaggio: Fissare saldamente il Panel PC in un'apertura del pannello o in un involucro adatto, assicurando una ventilazione sufficiente intorno all'unità per la dissipazione del calore.
3. Collegamento dell'alimentazione: Collegare l'alimentazione CA 110/230V al morsetto di ingresso dell'alimentazione designato. L'unità include cavi di alimentazione sia EU che US. Verificare la tensione e la polarità corrette.
4. Messa a terra: Realizzare un collegamento corretto alla terra di protezione (PE) del telaio del Panel PC per garantire la sicurezza elettrica e ridurre al minimo le interferenze elettromagnetiche.
5. Collegamenti delle periferiche: Collegare le periferiche necessarie, come tastiere, mouse o dispositivi di archiviazione esterni, alle porte USB disponibili. Collegarsi alla rete industriale tramite le porte Ethernet, se necessario.
6. Comunicazione seriale: Se si utilizza la comunicazione seriale, collegare il dispositivo appropriato alla porta seriale COM1.
7. Espansione PCI: Se si utilizzano schede di espansione PCI, installarle con cautela negli slot PCI disponibili, assicurandosi che siano inserite e fissate correttamente.
8. Gestione dei cavi: Instradare tutti i cavi in modo ordinato e sicuro, separando ove possibile i cavi di alimentazione da quelli di segnale per evitare interferenze.
9. Accensione: Dopo aver verificato tutti i collegamenti, riattivare il sistema e accendere il Panel PC. Controllare che l'avvio e il funzionamento siano corretti.
