Siemens 6ES5135-3KA31 SIMATIC S5 Controllore centrale

Descrizione

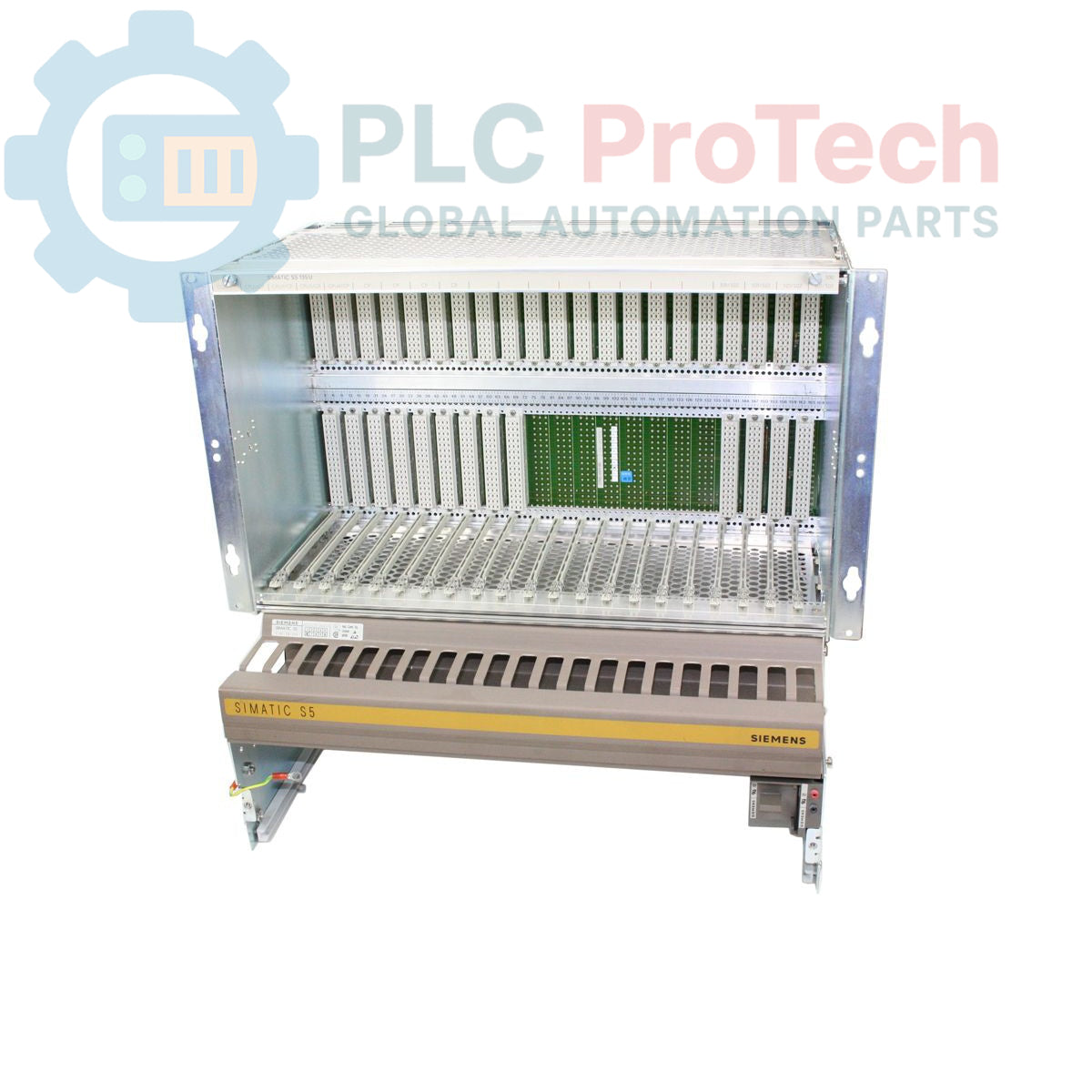

Il Siemens 6ES5135-3KA31 è un'unità di controllo centrale progettata per il sistema di automazione SIMATIC S5 135U. Questo telaio costituisce la base per un sistema di controllo modulare e dispone di 21 slot per l'installazione di vari moduli I/O, di comunicazione e funzionali. Include un alimentatore integrato che funziona con un ingresso a 24 V CC e fornisce un'uscita di 5 V CC, 18 A al backplane. Questa unità viene fornita senza modulo processore né manuale utente, consentendo una configurazione flessibile del sistema in base ai requisiti specifici dell'applicazione.

Caratteristiche

• Progettato per la piattaforma di automazione SIMATIC S5 135U
• Dispone di 21 slot per i moduli di espansione del sistema
• Alimentatore integrato con ingresso a 24 V CC
• Fornisce un'uscita di alimentazione del backplane da 5 V CC, 18 A
• Fornito senza CPU, consentendo la selezione personalizzata del processore
• Classificato come prodotto obsoleto, adatto alla manutenzione di sistemi legacy

Applicazioni

• Manutenzione e riparazione di sistemi SIMATIC S5-135U esistenti
• Scorte di parti di ricambio per linee di produzione critiche
• Controllo dei processi in ambienti industriali
• Sistemi di automazione industriale e movimentazione dei materiali

Specifiche tecniche

Linee guida per l'installazione

1. 1
   Disalimentazione dell'apparecchiatura: Prima dell'installazione, assicurarsi che tutta l'alimentazione del quadro di controllo sia scollegata e che siano applicate le procedure di blocco e segnalazione (LOTO). Verificare l'assenza di tensione con uno strumento di misura adeguatamente dimensionato.
2. 2
   Fissaggio: Fissare saldamente il telaio del controllore centrale alla piastra posteriore o alla guida DIN all'interno del quadro di controllo. Assicurarsi che vi sia spazio sufficiente per la ventilazione e il passaggio dei cavi.
3. 3
   Collegamento di terra: Collegare il telaio alla barra di terra di protezione (PE) del quadro principale utilizzando un conduttore a bassa impedenza. Un collegamento di terra affidabile è fondamentale per l'immunità ai disturbi e la sicurezza.
4. 4
   Collegamento dell'alimentazione: Collegare la sorgente a 24 V CC ai terminali di ingresso designati dell'alimentatore integrato. Verificare la polarità corretta prima di alimentare il sistema.
5. 5
   Installazione dei moduli: Inserire con cautela la CPU SIMATIC S5 e i moduli I/O negli slot appropriati, assicurandosi che siano completamente inseriti e fissati.
