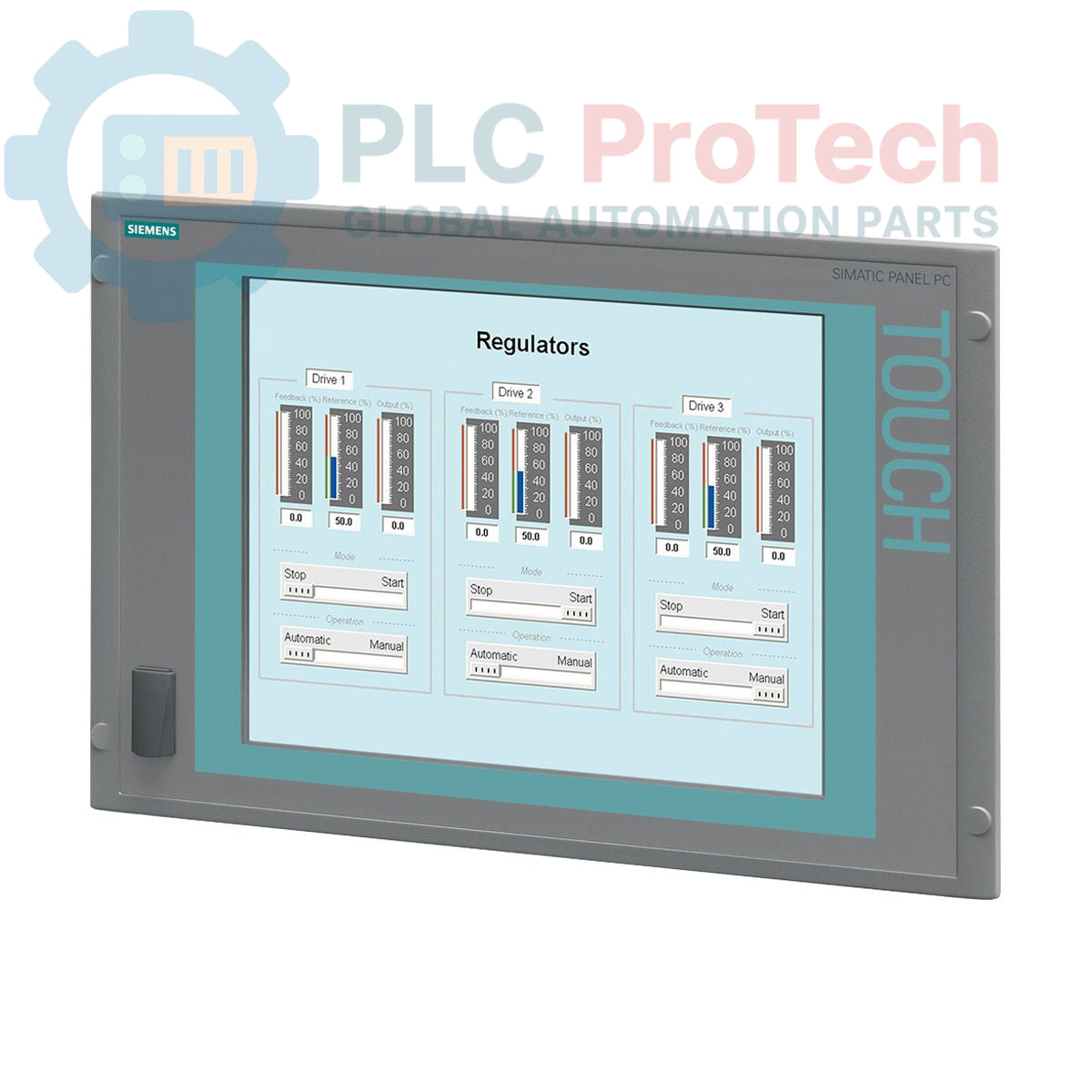

Siemens 6ES7676-3BA00-0CA0 SIMATIC Panel PC 477B

Descrizione

Il Siemens 6ES7676-3BA00-0CA0 è un SIMATIC Panel PC 477B, un Panel PC industriale progettato per applicazioni di interfaccia uomo-macchina (HMI) e di controllo. Questo modello dispone di un display touchscreen da 15 pollici con risoluzione frontale standard di 1024x768 e di un'interfaccia USB. È dotato di un processore Intel Celeron M da 1,0 GHz, 1 GB di RAM DDR2 e viene fornito con Windows XP Embedded preinstallato. Le opzioni di connettività includono PROFIBUS DP 12, due porte Ethernet da 1 Gbit/s, quattro porte USB 2.0 (500 mA) e una porta seriale RS232. L'unità funziona con un'alimentazione CC 24 V e include due slot Compact-Flash, con una scheda Compact-Flash da 2 GB in dotazione.

Caratteristiche

• Display touchscreen da 15 pollici con risoluzione 1024x768
• Processore Intel Celeron M da 1,0 GHz
• RAM DDR2 da 1 GB
• Interfaccia PROFIBUS DP 12 integrata
• Due porte Ethernet da 1 Gbit/s
• Quattro porte USB 2.0 (500 mA ciascuna)
• Una porta seriale RS232
• Alimentazione CC 24 V
• Due slot Compact-Flash, inclusa una scheda Compact-Flash da 2 GB
• Con Windows XP Embedded preinstallato

Applicazioni

Il SIMATIC Panel PC 477B è adatto a un'ampia gamma di applicazioni industriali che richiedono solide capacità HMI e di elaborazione. Gli utilizzi tipici includono:

• Funzionamento e visualizzazione delle macchine
• Controllo e monitoraggio dei processi
• Acquisizione e registrazione dei dati
• Sistemi di automazione industriale
• Interfacce per sistemi di controllo distribuito (DCS)

Specifiche tecniche

Linee guida per l'installazione

1. Messa fuori tensione: Assicurarsi che tutta l'alimentazione dell'area di installazione sia scollegata e che il sistema sia bloccato prima di iniziare qualsiasi intervento.
2. Montaggio: Montare saldamente il Panel PC nell'apertura del pannello, assicurando una corretta sigillatura per mantenere il grado di protezione industriale.
3. Collegamento dell'alimentazione: Collegare l'alimentazione CC a 24 V ai morsetti designati, rispettando la polarità corretta.
4. Messa a terra: Stabilire un collegamento affidabile alla terra di protezione (PE) dello chassis del Panel PC per garantire la sicurezza e ridurre al minimo le interferenze elettromagnetiche.
5. Collegamenti delle interfacce: Collegare i cavi Ethernet alle porte Gbit/s, i cavi PROFIBUS DP all'interfaccia DP e i dispositivi USB/RS232 secondo necessità. Assicurarsi che tutti i cavi siano instradati e fissati correttamente per evitare tensioni e danni.
6. Considerazioni ambientali: Assicurarsi che l'ambiente di installazione rispetti gli intervalli di temperatura e umidità specificati per garantire prestazioni ottimali e una lunga durata.
7. Accensione: Dopo aver verificato tutti i collegamenti, ripristinare l'alimentazione del sistema e verificare il corretto avvio e funzionamento.
