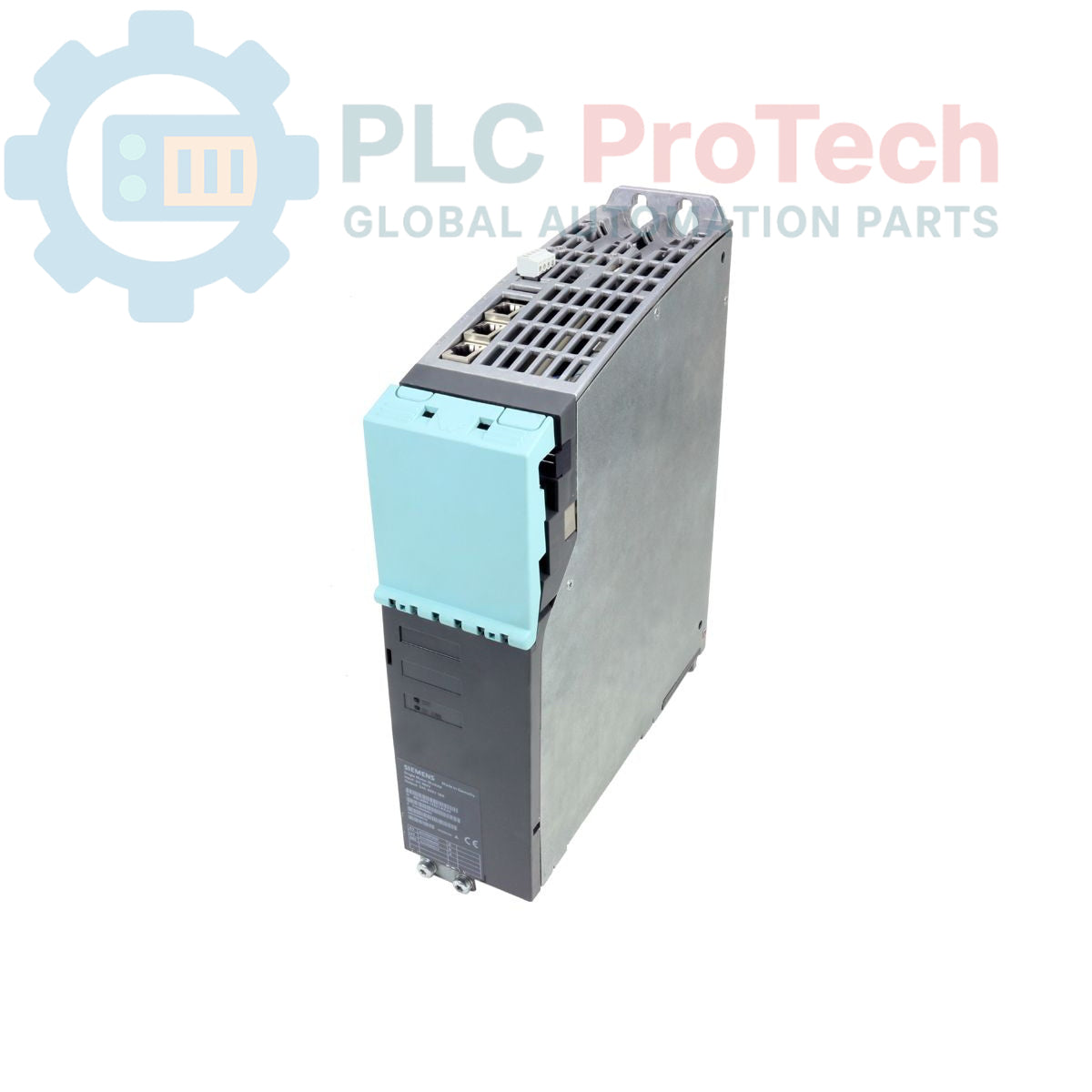

Siemens SINAMICS S120 6SL3420-1TE21-8AA0 Modulo motore singolo

Panoramica del prodotto

Il Siemens 6SL3420-1TE21-8AA0 (6SL34201TE218AA0) è un modulo motore singolo SINAMICS S120 ad alta precisione, progettato per applicazioni sofisticate di controllo del movimento multiasse. Realizzato nel formato Booksize Compact , questo modulo è progettato specificamente per ottimizzare l'efficienza dello spazio nell'armadio senza compromettere la densità di potenza. Funziona con un bus CC da 600 V e fornisce un'uscita CA trifase di precisione da 18 A per azionare motori sincroni o asincroni. Grazie al supporto integrato per funzioni di sicurezza di livello superiore e a schemi di impulsi ottimizzati, il 6SL3420-1TE21-8AA0 garantisce un funzionamento regolare del motore e perdite termiche ridotte. L'integrazione dell'interfaccia DRIVE-CLiQ facilita la comunicazione digitale ad alta velocità dei dati di configurazione e diagnostica, rendendolo un componente essenziale per applicazioni ad alta dinamica nei settori dell'imballaggio, della stampa e della lavorazione CNC.

Configurazione tecnica

Il 6SL3420-1TE21-8AA0 rappresenta il vertice della tecnologia modulare degli azionamenti Siemens, con particolare attenzione alla rapida integrazione e alla sicurezza funzionale.

• Design Booksize Compact: larghezza e altezza ottimizzate consentono un montaggio estremamente compatto negli armadi di controllo, ideale per macchine con un numero elevato di assi.

• Integrazione DRIVE-CLiQ: utilizza l'interfaccia digitale Siemens standardizzata per rilevare automaticamente i parametri del motore e i dati dell'encoder, riducendo significativamente i tempi di messa in servizio.

• Funzioni di sicurezza avanzate: supporta funzioni di sicurezza integrate, come STO e SS1, consentendo all'azionamento di partecipare a sistemi complessi strumentati per la sicurezza.

• Raffreddamento ad aria interno: dispone di un robusto sistema di ventilazione interno progettato per mantenere stabili le temperature di esercizio durante i cicli ad alta intensità.

• Schemi di impulsi ottimizzati: gli algoritmi PWM avanzati riducono le armoniche del motore e il rumore udibile, aumentando al contempo l'efficienza energetica complessiva della catena di azionamento.

Specifiche tecniche

Domande frequenti tecniche

Qual è il vantaggio del cavo DRIVE-CLiQ incluso con questo modulo?

Il cavo DRIVE-CLiQ fornisce il collegamento digitale principale del sistema di azionamento. Trasmette i segnali dell'encoder, i dati sulla temperatura del motore e le informazioni della targhetta elettronica all'unità di controllo (CU), garantendo una configurazione senza errori e una rapida sostituzione dei componenti.

Questo modulo è compatibile con le unità di controllo SINAMICS S120 standard?

Sì, è progettato per essere controllato dalle unità di controllo CU310-2 o CU320-2 tramite la rete DRIVE-CLiQ. Si noti che la versione firmware dell'unità di controllo deve supportare il profilo hardware Booksize Compact.

Cosa devo fare se il modulo indica un guasto di "sovratensione del collegamento CC"?

Controllare il profilo dell'energia rigenerativa del motore. Poiché si tratta di un modulo motore, dipende dal modulo di alimentazione (ALM o SLM) per la gestione della tensione del bus CC. Se l'energia non può essere restituita alla rete o dissipata da una resistenza di frenatura nel collegamento CC, si verificherà uno scatto per sovratensione.

Guida alla progettazione e all'installazione

• Assemblaggio delle sbarre del collegamento CC: quando si installa il 6SL3420-1TE21-8AA0 in una configurazione S120, assicurarsi che le sbarre del collegamento CC e le sbarre da 24 V siano correttamente allineate e che le viti siano serrate secondo le specifiche Siemens (in genere 1.8 Nm per le unità Booksize Compact). Un contatto insufficiente sul bus CC da 600 V può causare un riscaldamento localizzato e un guasto catastrofico del modulo.

• Topologia DRIVE-CLiQ: seguire sempre le regole di topologia consigliate per DRIVE-CLiQ. Evitare di creare loop nella rete. Per i moduli compatti da 18 A, assicurarsi che il cavo sia instradato lontano dai conduttori del motore ad alta corrente per evitare la corruzione dei telegrammi di dati, nonostante la natura digitale dell'interfaccia.

• Distanza termica: sebbene sia progettato per il montaggio compatto affiancato, assicurarsi che la presa d'aria nella parte inferiore e lo scarico nella parte superiore non siano ostruiti dalle canaline dei cavi. È necessaria una distanza minima di 80 mm sopra e sotto il modulo affinché la ventola interna garantisca un raffreddamento efficace a pieno carico.
