Siemens Siplus 6BK1700-2BA30-0AA0 moduli di interfaccia

Descrizione

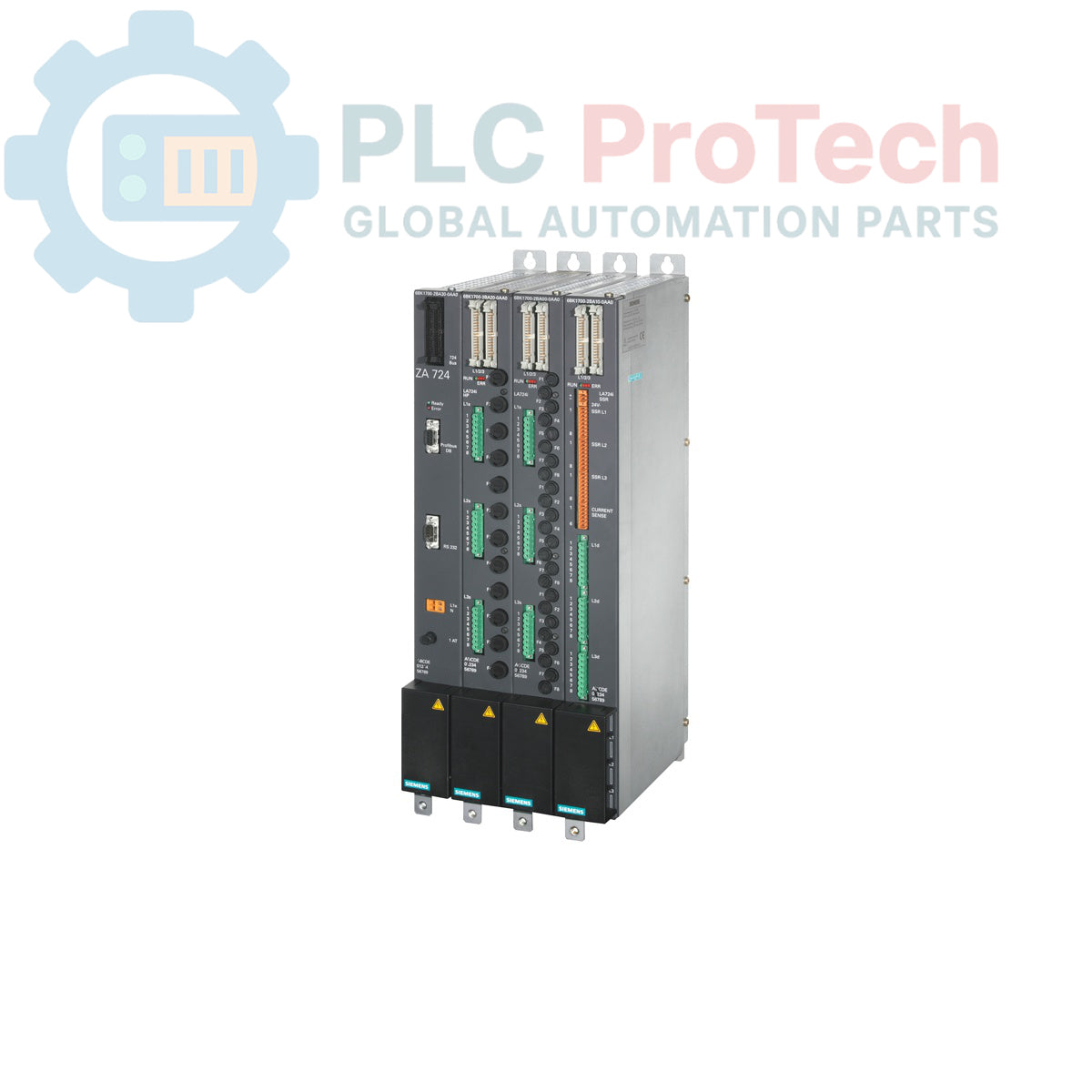

Il 6BK1700-2BA30-0AA0 è un modulo di connessione centrale SIPLUS HCS724I progettato per interfacciare i sistemi di controllo del riscaldamento industriale con le reti PROFIBUS DP a velocità fino a 12 Mbaud. Prodotto da Siemens, questo modulo di interfaccia gestisce la comunicazione tra l'architettura di controllo e uscite di potenza compatibili, come le unità delle serie LA724I, LA724I HP o LA724I SSR, in ambienti di produzione esigenti.

Il 6BK1700-2BA30-0AA0 è progettato per garantire una trasmissione dati affidabile e l'integrazione di rete per applicazioni specializzate di riscaldamento industriale. L'unità ha dimensioni fisiche di 21.00 x 5.00 x 48.00 cm e pesa 5.22 kg. Essendo un prodotto in fase di dismissione con un successore designato (6BK1942-1BA00-0AA0), viene utilizzato principalmente per la manutenzione di sistemi legacy, la sostituzione diretta dell'hardware e la continuità operativa nelle installazioni SIPLUS esistenti.

Caratteristiche

• Architettura del modulo di connessione centrale SIPLUS HCS724I
• Supporto alla comunicazione di rete PROFIBUS DP fino a 12 Mbaud
• Compatibilità con i moduli di uscita di potenza LA724I, LA724I HP e LA724I SSR
• Struttura fisica robusta, ottimizzata per gli armadi di controllo industriale
• Progettato per la manutenzione dei sistemi in fase di dismissione e la compatibilità delle sostituzioni

Applicazioni

• Interfacciamento di rete dei sistemi di controllo del riscaldamento industriale
• Gestione della comunicazione dei sistemi SIPLUS HCS724I
• Acquisizione dati e controllo dei processi tramite PROFIBUS DP
• Manutenzione e riparazione delle infrastrutture di riscaldamento legacy

Specifiche tecniche

Linee guida per l'installazione

• Assicurarsi che tutta l'alimentazione dell'armadio di controllo e dell'infrastruttura di riscaldamento collegata sia completamente disinserita prima di installare o sottoporre a manutenzione il modulo 6BK1700-2BA30-0AA0.
• Fissare saldamente il modulo all'interno di un armadio industriale designato o su una piastra posteriore del rack utilizzando dispositivi di montaggio adeguati.
• Collegare saldamente il cavo di comunicazione PROFIBUS DP alla porta di rete, assicurando una terminazione e una schermatura corrette per prevenire le interferenze.
• Verificare che i moduli di uscita di potenza compatibili (LA724I, LA724I HP o LA724I SSR) siano cablati e configurati correttamente prima di alimentare il sistema.
