Scheda CPU modulare Vibro-Meter VM600 CPUM 200-595-033-111

Panoramica del prodotto

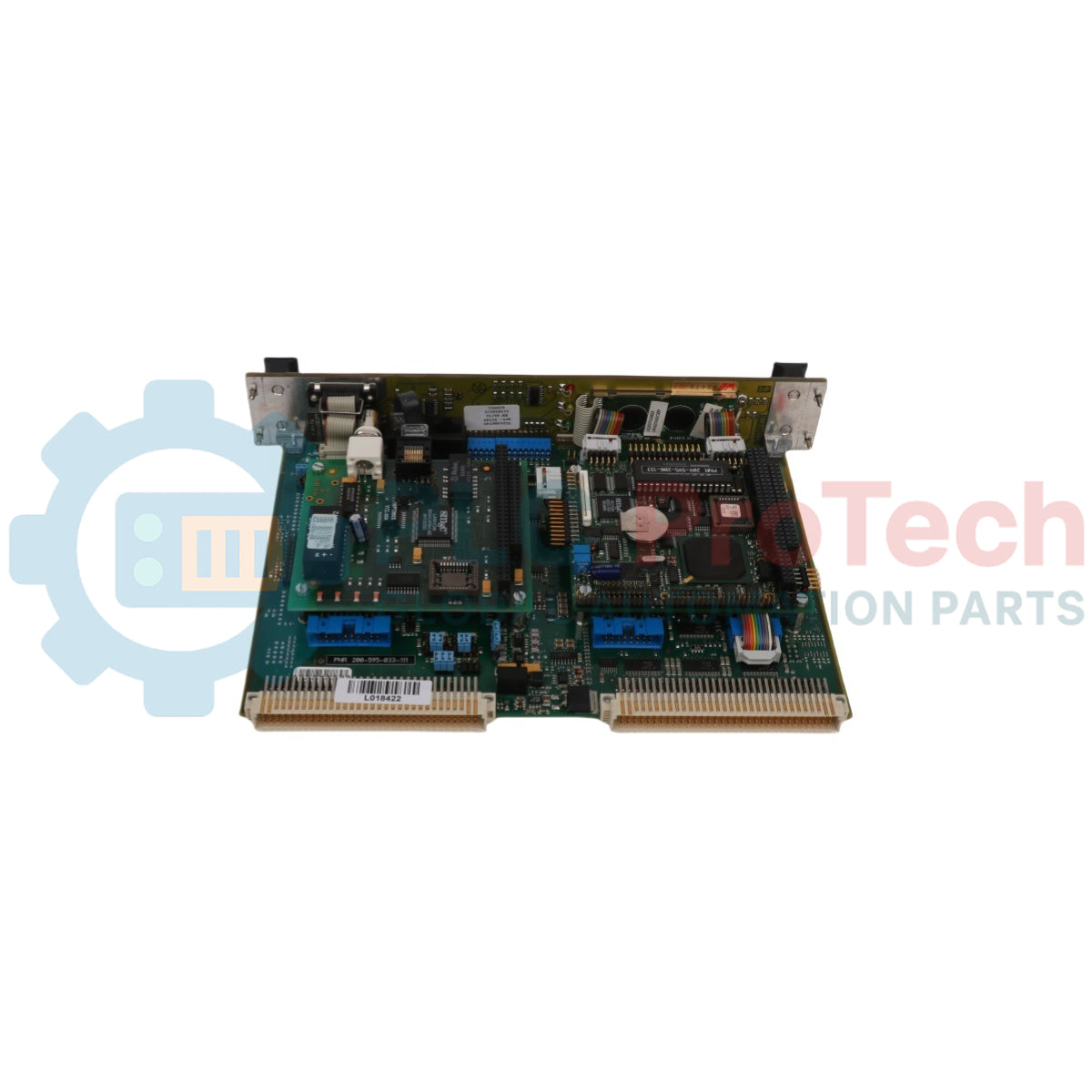

Il VM600 CPUM (200-595-033-111) è il controller principale del rack e il gateway di comunicazione per il sistema di protezione delle macchine Vibro-Meter VM600 . In qualità di "intelligenza" del rack, questa scheda CPU modulare gestisce il flusso di dati tra le singole schede di misura, come MPC4 o AMC6, e i sistemi di controllo esterni. Offre funzionalità di rete essenziali, tra cui comunicazioni Ethernet e seriali, consentendo la configurazione remota, il monitoraggio delle condizioni e la diagnostica del sistema. In un ambiente TSI (Turbine Supervisory Instrumentation) mission-critical, il CPUM 200-595-033-111 garantisce che i dati di stato e gli eventi di allarme siano registrati e trasmessi con elevata integrità al sistema DCS o SCADA dell'impianto.

Configurazione tecnica (approfondimento)

La variante 200-595-033-111 rappresenta una specifica revisione hardware e firmware della piattaforma CPUM, spesso utilizzata in configurazioni ad alta disponibilità.

• Master del bus VME: Funziona da controller principale del backplane VM600, coordinando la sincronizzazione di tutte le schede di monitoraggio e gestendo il traffico sul bus VME interno.

• Doppie porte di comunicazione: È dotato di interfacce Ethernet (10/100Base-T) e RS-232/RS-485 per supportare vari protocolli industriali, tra cui Modbus TCP e Modbus RTU.

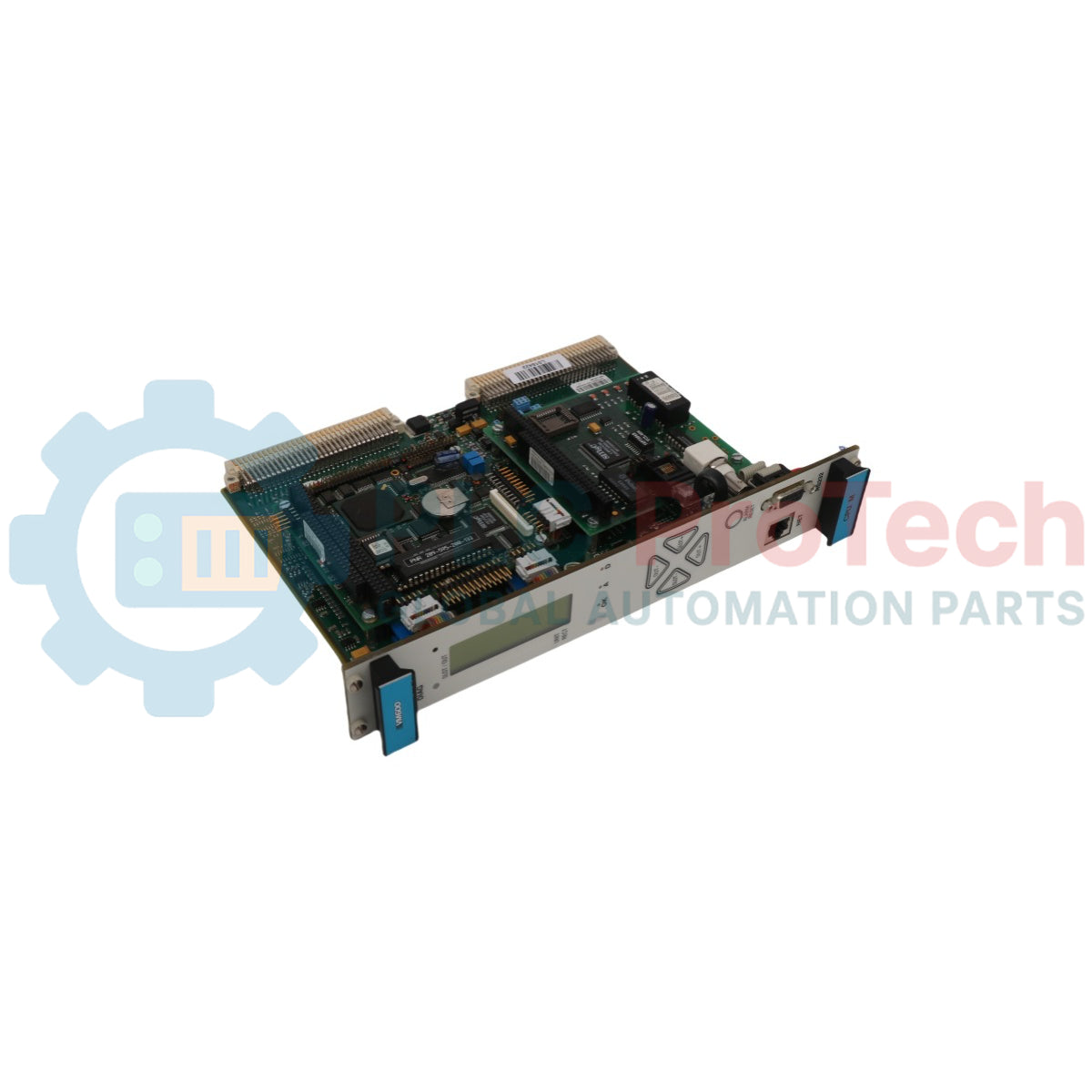

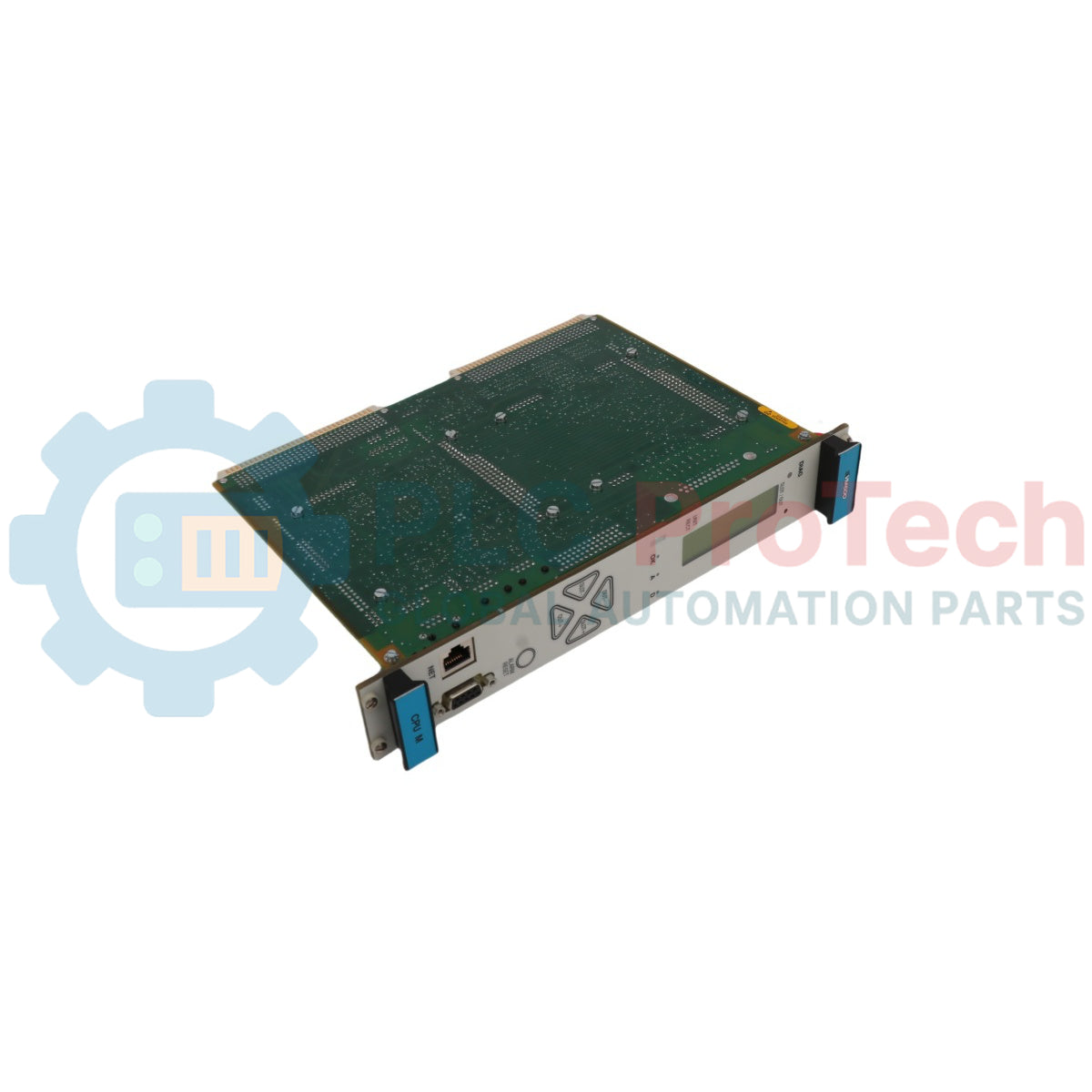

• Interfaccia del pannello frontale: Dispone di una porta dedicata di "Configurazione" e di LED diagnostici che forniscono un riscontro visivo immediato sullo stato del rack, sullo stato delle comunicazioni e sul carico della CPU.

• Architettura modulare: È progettato per essere abbinato a una scheda IOCN (Input/Output Communication) corrispondente nella parte posteriore del rack, per facilitare i collegamenti fisici esterni.

Specifiche tecniche

Domande frequenti tecniche

Come si esegue un aggiornamento del firmware sul CPUM 200-595-033-111?

Gli aggiornamenti del firmware devono essere eseguiti tramite la porta di configurazione del pannello frontale utilizzando il software Vibro-Meter MPS (Machinery Protection System) . Prima di avviare il trasferimento, assicurarsi che il rack sia in modalità "Bypass" per evitare l'interruzione del bus di sicurezza.

Il CPUM controlla i relè di sgancio sulle schede MPC4?

No. Il CPUM è una scheda di gestione e comunicazione. La logica di sgancio e l'attivazione dei relè sono gestite localmente dalle schede MPC4 per garantire che la funzione di sicurezza rimanga autonoma anche in caso di guasto del CPUM.

Cosa devo fare se il LED "Status" lampeggia in rosso?

Un LED rosso lampeggiante indica generalmente una mancata corrispondenza della configurazione o un errore di comunicazione del bus VME. Utilizzare i registri di sistema all'interno del software MPS per identificare la scheda del rack che non riesce a completare l'handshake con il CPUM.

Guida all'ingegneria e all'installazione

• Posizionamento nello slot: Il CPUM 200-595-033-111 deve essere installato nello "Slot controller" designato del rack VM600 (in genere lo slot più a sinistra, Slot 0 o 1). Assicurarsi che le maniglie di estrazione siano completamente inserite per garantire un collegamento sicuro al backplane VME.

• Gestione dell'indirizzo IP: Durante la messa in servizio, assegnare un indirizzo IP statico al CPUM per evitare perdite di comunicazione con il DCS. Evitare di utilizzare DHCP nelle reti di infrastrutture critiche.

• Pianificazione della ridondanza: Nelle configurazioni "Dual-Rack" o "High-Availability", è possibile utilizzare due schede CPUM per fornire ridondanza delle comunicazioni. Assicurarsi che entrambe le schede eseguano revisioni firmware identiche per mantenere la sincronizzazione.

Vantaggi ingegneristici

Il CPUM 200-595-033-111 si distingue per il design Cyber-Resilient Gateway . Funziona da buffer tra il bus di sicurezza interno sensibile e la rete esterna dell'impianto, proteggendo la logica di protezione delle macchine dalle interferenze provenienti dalla rete. Inoltre, l'elaborazione ad alta velocità consente di gestire simultaneamente le richieste Modbus provenienti dal DCS e i flussi di dati ad alta risoluzione per il software di monitoraggio delle condizioni senza latenza, creando un collegamento continuo tra protezione e previsione.
