Manufacturer: Weidmuller
Product No.: IE-SW-VL05MT-3TX-2SC
Country of origin:Germany
Product Type: Switch Ethernet industriali
Payment: T/T, Western Union
Weight: 1500g
Dimensions: 53,6 mm x 135 mm x 105 mm
Shipping port: Xiamen
Warranty: 12 months

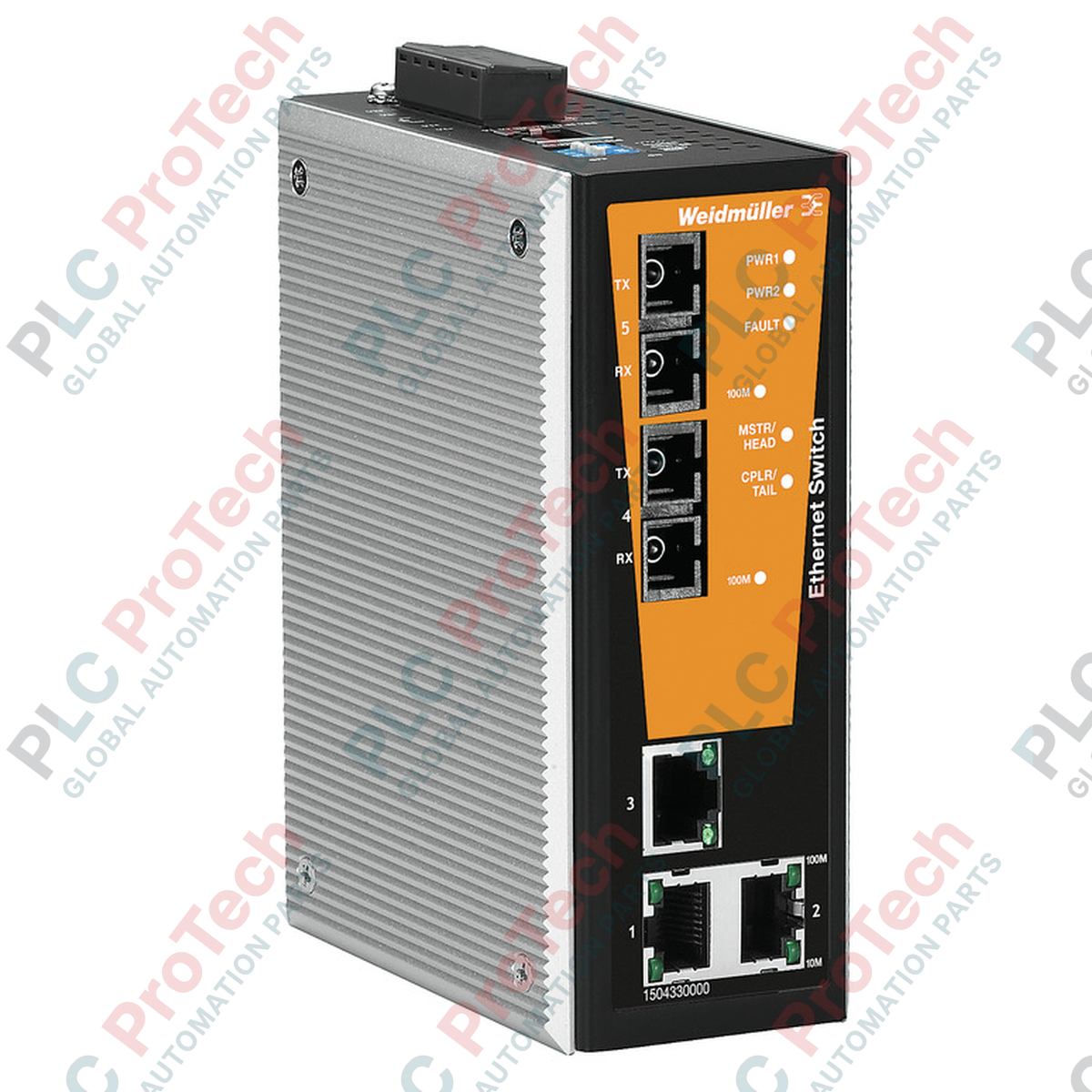

Progettato per mantenere collegamenti di comunicazione affidabili in ambienti ad alta interferenza, lo Weidmuller 1504350000 IE-SW-VL05MT-3TX-2SC è uno switch Ethernet industriale ValueLine gestito, dotato di tre porte RJ45 e due porte in fibra ottica multimodale SC-Duplex. Questo dispositivo offre una solida gestione della rete, ridondanza ad anello e prioritizzazione del traffico direttamente a livello di campo, rendendolo ideale per infrastrutture critiche e reti di automazione complesse.
| Parametro | Valore |
|---|---|
| Produttore | Weidmuller |
| Numero articolo / SKU | 1504350000 |
| Tipo di modello | IE-SW-VL05MT-3TX-2SC |
| Tipo di switch | Gestito (ValueLine) |
| Porte RJ45 | 3x 10/100BaseT(X), negoziazione automatica, duplex integrale/semiduplex, MDI/MDI-X automatico |
| Porte in fibra | 2x 100BaseFX, multimodale, connettore SC-Duplex |
| Distanza di trasmissione | 5 km (tipica su fibra multimodale da 50/125 o 62,5/125 um) |
| Lunghezza d'onda | 1310 nm |
| Tensione di ingresso | 12 / 24 / 48 V CC (ingressi ridondanti) |
| Temperatura di esercizio | -40 degC a 75 degC |
| Temperatura di stoccaggio | -40 degC a 85 degC |
| Umidità ambientale | Dal 5% al 95% (senza condensa) |
| Dimensione della tabella MAC | 2 K |
| Dimensione del buffer dei pacchetti | 1 Mbit |
| Materiale dell'alloggiamento | Metallo (grado di protezione IP30) |
| Tipo di montaggio | Guida DIN (TS 35), montaggio su pannello (con kit opzionale) |
| Dimensioni (L x A x P) | 53,6 mm x 135 mm x 105 mm |
| Peso netto | 650 g |
| Peso di spedizione (calcolato) | 1,5 kg |
| Pin del terminale | Assegnazione del segnale | Descrizione |
|---|---|---|
| Pin 1 | V1+ | Ingresso alimentazione CC 1 (positivo) |
| Pin 2 | V1- | Ingresso alimentazione CC 1 (negativo / comune) |
| Pin 3 | STATE (NC) | Uscita relè di guasto (normalmente chiuso) |
| Pin 4 | STATE (COM) | Uscita relè di guasto (comune) |
| Pin 5 | V2+ | Ingresso alimentazione CC 2 (positivo) |
| Pin 6 | V2- | Ingresso alimentazione CC 2 (negativo / comune) |
Questo switch gestito è un aggiornamento diretto della serie non gestita IE-SW-VL05-3TX-2SC e offre diagnostica avanzata e protocolli di ridondanza ad anello (come Turbo Ring o RSTP) per prevenire i loop di rete. Quando si sostituiscono revisioni precedenti, verificare che il software di gestione della rete esistente o la configurazione del PLC supporti lo SNMP standard o i parametri specifici della topologia ad anello Weidmuller.
Quando si installano le porte multimodali SC-Duplex su lunghe distanze, assicurarsi che il budget di potenza ottica totale non superi i limiti di saturazione del ricevitore. Per i collegamenti in fibra su brevi distanze (inferiori a 100 metri), in genere non sono necessari attenuatori ottici, ma le superfici terminali pulite della fibra sono fondamentali per prevenire la perdita di pacchetti. Assicurarsi che lo switch sia montato verticalmente sulla guida DIN per favorire il raffreddamento per convezione naturale, soprattutto quando opera vicino al limite termico superiore di 75 degC.
Per garantire la compatibilità elettromagnetica (EMC), collegare direttamente il morsetto di terra funzionale (FE) sul blocco di messa a terra della guida DIN a una terra a bassa impedenza. Durante il cablaggio degli ingressi di alimentazione ridondanti, utilizzare un filo di sezione compresa tra 12 e 24 AWG. Serrare le viti della morsettiera a una coppia di 0,5 Nm per evitare connessioni allentate in condizioni di forti vibrazioni.
AVVERTENZA CRITICA
Disalimentare tutte le fonti di alimentazione prima di collegare o scollegare la morsettiera a 6 pin. Non inserire né rimuovere i cavi in fibra ottica mentre il ricetrasmettitore è attivo, per evitare possibili lesioni agli occhi dovute a radiazioni laser invisibili.
Agganciare lo switch alla guida DIN TS 35, assicurandosi che il gancio superiore si innesti per primo, quindi spingere la parte inferiore dell'unità finché il fermo metallico non scatta saldamente in posizione.
Collegare il morsetto di terra funzionale all'impianto locale di terra di protezione utilizzando un filo corto di sezione elevata.
Inserire i cavi di rete in rame RJ45 e i cavi in fibra ottica multimodale SC-Duplex nelle porte designate fino al loro blocco in posizione.
Collegare gli alimentatori ridondanti alla morsettiera a 6 pin, inserire la morsettiera nello switch e alimentarlo per verificare lo stato tramite gli indicatori LED del pannello frontale.
