Driver per valvole a sicurezza intrinseca Weidmuller 8965400000 ACT20X-SDI-HDO-L-S

Panoramica del prodotto

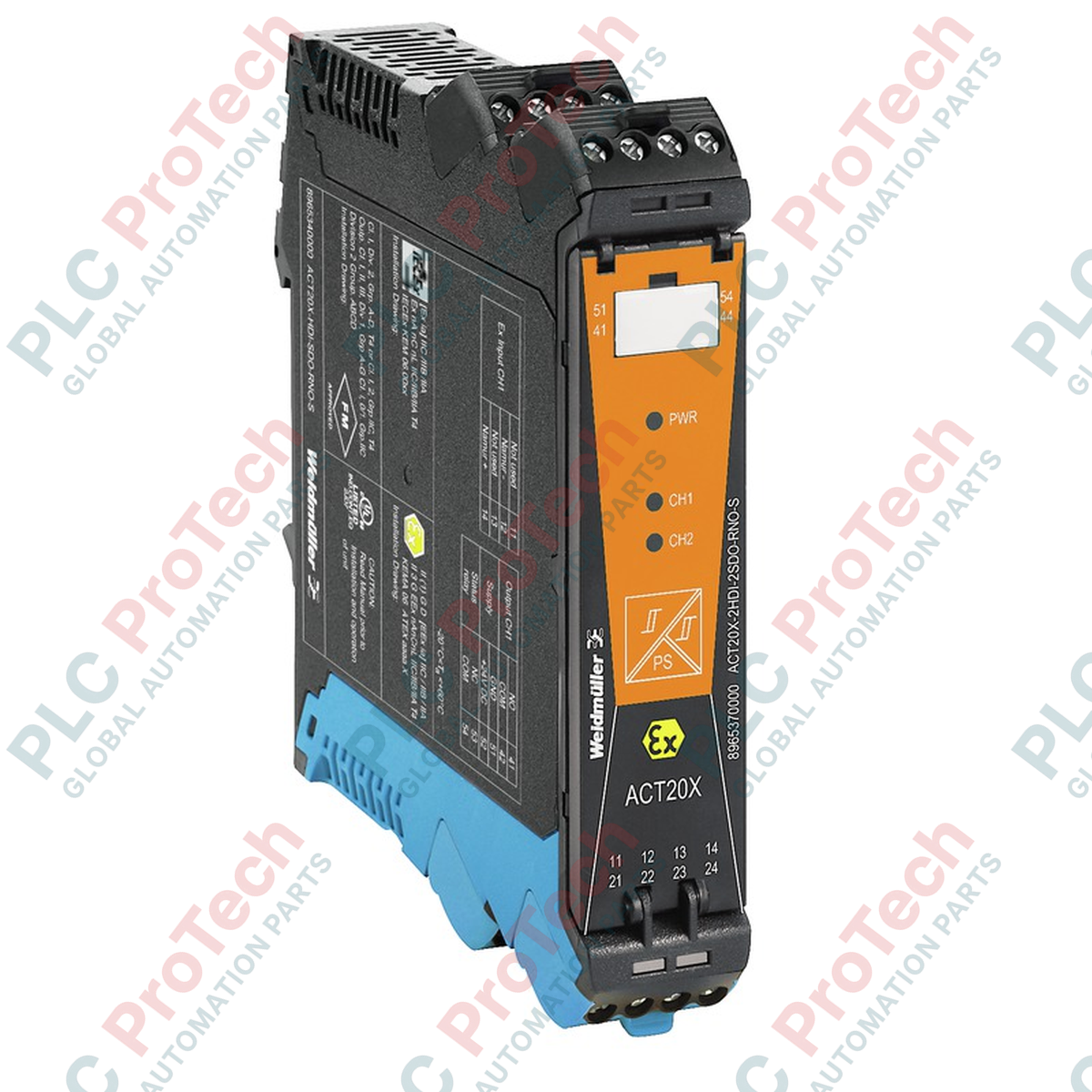

Il Weidmuller 8965400000 (ACT20X-SDI-HDO-L-S) è un modulo specializzato per il pilotaggio di solenoidi, progettato per controllare valvole e indicatori a sicurezza intrinseca (IS) situati in aree pericolose. In qualità di componente fondamentale della famiglia di condizionatori di segnale ACT20X, funge da isolatore tra i segnali di controllo dell'area sicura e i dispositivi da campo della zona Ex. Progettato per ambienti di processo ad alta affidabilità, come il dosaggio di sostanze chimiche e lo stoccaggio di carburante, l' 8965400000 converte i segnali di controllo digitali provenienti da un PLC o DCS nell'alimentazione a energia limitata necessaria per azionare le valvole a solenoide nelle Zone ATEX/IECEx 0, 1 o 2. Il relè di allarme integrato e i parametri programmabili tramite software garantiscono la segnalazione immediata dei guasti alle valvole o delle perdite di alimentazione, riducendo al minimo i rischi di processo e proteggendo le costose apparecchiature da campo.

Configurazione tecnica

L'ACT20X-SDI-HDO-L-S presenta un'architettura a canale singolo con uscita ad alta corrente (HDO), ottimizzata per bobine di solenoidi a bassa potenza "L" (Low). Fornisce un isolamento galvanico a 3 vie tra ingresso, uscita e alimentazione, impedendo che i guasti elettrici nell'area pericolosa raggiungano il backplane dell'armadio di controllo.

La configurazione viene gestita tramite l'interfaccia software FDT/DTM standardizzata, consentendo agli ingegneri di impostare limiti di corrente precisi e definire il comportamento del relè di allarme. L'unità monitora le condizioni "Nessuna tensione di alimentazione" e "Errore dispositivo" interno, attivando una commutazione nel relè di commutazione nominale (fino a 125 VAC) per notificare il sistema di supervisione. Il tempo di risposta al gradino di 10 ms garantisce un azionamento rapido della valvola per sequenze di sicurezza critiche in termini di tempo, mentre l'alloggiamento sottile da 22,5 mm facilita il montaggio ad alta densità su guida DIN.

Specifiche tecniche

Domande frequenti tecniche

D1: Che cosa indica la "L" nel suffisso HDO-L-S?

R1: La "L" indica una caratteristica di uscita a bassa potenza. Questo modulo è specificamente ottimizzato per pilotare solenoidi a sicurezza intrinseca che richiedono correnti di mantenimento inferiori, mantenendo al contempo una tensione sufficiente a garantire un azionamento affidabile nelle zone pericolose.

D2: Posso configurare questo modulo senza hardware specializzato?

R2: Sono necessari il cavo di interfaccia USB Weidmuller e un PC con il software FDT/DTM (WI-Manager). Questa configurazione basata su software consente di verificare la diagnostica interna e impostare condizioni di allarme personalizzate, cosa non possibile con i selettori DIP hardware.

D3: L'uscita del relè di allarme è "a sicurezza positiva"?

R3: Sì. Il relè di allarme è generalmente configurato per diseccitarsi (contatto aperto) in caso di perdita della tensione di alimentazione o di errore del dispositivo, garantendo che il sistema di controllo rilevi un guasto anche se il modulo perde completamente l'alimentazione.

Guida alla progettazione e all'installazione

• Conformità alla sicurezza intrinseca: Assicurarsi che i "Parametri di entità" ($U_o, I_o, P_o$) dell'8965400000 corrispondano o superino i requisiti della valvola a solenoide. L'induttanza e la capacità totali del cablaggio da campo devono essere calcolate in modo da rimanere entro i limiti ATEX/IECEx previsti per la specifica zona di installazione.

• Coppia di serraggio dei cablaggi: Per i collegamenti a vite, utilizzare un cacciavite calibrato per applicare la coppia raccomandata dal produttore. Collegamenti allentati nei circuiti di controllo delle valvole sono una delle principali cause degli allarmi "Errore dispositivo" dovuti all'aumento della resistenza di contatto.

• Ventilazione dell'armadio: Quando si montano più moduli ACT20X affiancati, assicurare una convezione naturale sufficiente. Sebbene il modulo sia classificato per un'umidità dello 0-95%, un ambiente asciutto e privo di polvere prolungherà significativamente la durata dei trasformatori di isolamento e dei relè di commutazione interni.

Vantaggi ingegneristici

L'8965400000 si distingue per l'isolamento a 3 vie e il tempo di risposta di 10 ms, risultando la scelta ideale per le applicazioni di arresto di emergenza (ESD). La configurazione incentrata sul software consente di creare un'"impronta digitale" della configurazione del dispositivo, facilitando la replica delle impostazioni da parte dei team di manutenzione su più unità durante gli ampliamenti dell'impianto. Inoltre, l'inclusione di un relè di commutazione ad alta tensione (125 VAC) permette a questo modulo di interfacciarsi direttamente con i sistemi di allarme legacy a 110 V, eliminando la necessità di relè interposti e semplificando la distinta base complessiva dell'armadio di controllo.
