8965430000 | Weidmuller | Isolatori di alimentazione trasparenti per protocollo HART ACT20X-HAI-SAO-S

Panoramica del prodotto

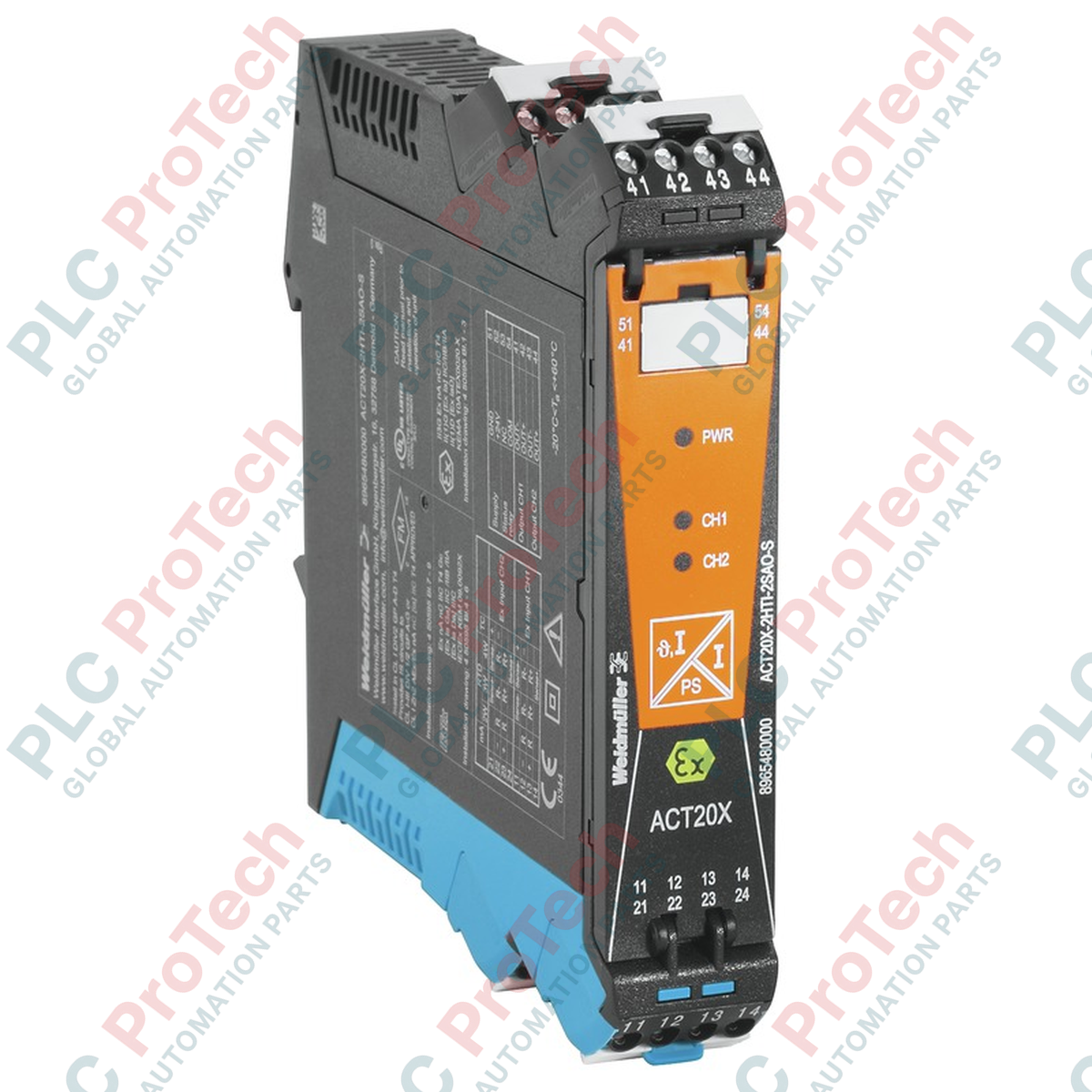

Il Weidmuller 8965430000 (ACT20X-HAI-SAO-S) è un isolatore di alimentazione in corrente a canale singolo, progettato con precisione e trasparente al protocollo HART. Progettato per il condizionamento di segnali critici in aree pericolose, questo modulo fornisce una barriera essenziale tra i trasmettitori da campo da 4 a 20 mA e il sistema di controllo (DCS/PLC). Il 8965430000 è specializzata nella "trasparenza HART," consentendo ai dati digitali di diagnostica e configurazione di passare attraverso il loop analogico senza interferenze. Grazie all'isolamento galvanico, elimina i loop di massa e protegge l'infrastruttura di controllo dai transitori elettrici. La sua accuratezza ultraelevata (< 0,1% dell'intervallo) e il rapido tempo di risposta di 5 ms lo rendono una scelta standard per impianti di processo ad alta disponibilità, incluse raffinerie e impianti di trasformazione chimica.

Configurazione tecnica

alloggiata in un contenitore salvaspazio da 22,5 mm per il montaggio su guida DIN. L'ACT20X-HAI-SAO-S è una variante a canale singolo ad alte prestazioni della famiglia ACT20X,alloggiato in un contenitore per montaggio su guida DIN da 22. Dispone di un versatile intervallo di alimentazione (19.da 2 a 31.2 VDC) e utilizza connessioni a vite per una maggiore sicurezza, un cablaggio resistente alle vibrazioni.

A differenza degli isolatori di base, questa unità è completamente configurabile via software tramite l'interfaccia FDT/DTM. Ciò consente agli ingegneri di monitorare e impostare soglie di allarme per quattro condizioni di guasto specifiche: le violazioni dei limiti del segnale, le interruzioni della linea di ingresso, la perdita della tensione di alimentazione, e gli errori interni del dispositivo. L'uscita relè integrata fornisce un contatto di allarme cablato in grado di commutare fino a 125 VAC, garantendo che i guasti critici vengano comunicati al sistema di sicurezza anche se il segnale analogico principale è compromesso. Il suo basso consumo energetico (<= 1,0 W) riduce il carico termico all'interno di armadi di marshalling affollati.

Specifiche tecniche

FAQ tecniche

D1: Qual è il vantaggio del tempo di risposta al gradino di 5 ms in questo isolatore?A1: Un tempo di risposta di 5 ms garantisce che l'isolatore aggiunga un ritardo trascurabile al circuito di controllo. Questo è fondamentale per le applicazioni di controllo ad alta velocità della pressione o della portata, in cui anche ritardi di pochi millisecondi possono causare instabilità o oscillazioni del processo.

D2: In che modo la trasparenza HART agevola la manutenzione?A2: Consente ai tecnici di utilizzare un comunicatore portatile HART o un software di gestione delle risorse (come AMS o PRM) per calibrare i trasmettitori di campo direttamente attraverso l'isolatore. Non è necessario bypassare il modulo per accedere ai dati digitali del trasmettitore.

D3: Il relè di allarme può essere utilizzato per qualcosa di più della semplice "Interruzione della linea"?A3: Sì. Tramite il software FDT/DTM, è possibile configurare il relè affinché si attivi in base a "Limite del segnale superato" (ad es.ad es., se il valore in mA supera 21 mA o scende al di sotto di 3.8 mA), nonché gli errori interni del dispositivo o la perdita di alimentazione.

Guida tecnica e all'installazione

• Resistenza del loop HART: Assicurarsi che la resistenza totale del loop (inclusi il trasmettitore, cablaggio di campo, e la resistenza interna dell'isolatore) rimanga entro la capacità di pilotaggio del trasmettitore. Per la comunicazione HART è generalmente necessaria una resistenza da 250 Ohm, e l'ACT20X-HAI-SAO-S è progettato per gestire questa situazione mantenendo l'integrità del segnale.

• Messa a terra e schermatura: Per la massima precisione (< 0,1% fondo scala), utilizzare cavi schermati a doppino intrecciato per il segnale da 4 a 20 mA. Collegare lo schermo in un unico punto (solitamente la messa a terra dell'armadio DCS) per evitare loop di massa che potrebbero introdurre rumore nella misura analogica ad alta precisione.

• Sincronizzazione del firmware e del DTM: Utilizzare sempre la versione più recente del DTM (Device Type Manager) della suite WI-Manager di Weidmuller durante la configurazione dell'8965430000. Ciò garantisce che tutte le funzioni diagnostiche e i parametri di allarme siano correttamente mappati e accessibili durante la messa in servizio.

Vantaggi ingegneristici

L'8965430000 si distingue per l'eccezionale stabilità termica (< 0,01% del fondo scala per °C), rendendolo ideale per armadi situati in ambienti non climatizzati. Il design a canale singolo offre modularità; un guasto a un singolo loop o un intervento di manutenzione influisce solo su una variabile di processo, migliorando la "tolleranza ai guasti" complessiva del nodo I/O. Inoltre, il 1.L'architettura a basso consumo da 0 W prolunga significativamente l'MTBF (Mean Time Between Failures) del dispositivo, riducendo al minimo lo stress sui componenti interni causato dal calore, che rappresenta una preoccupazione primaria nelle industrie di processo continuo 24/7.
